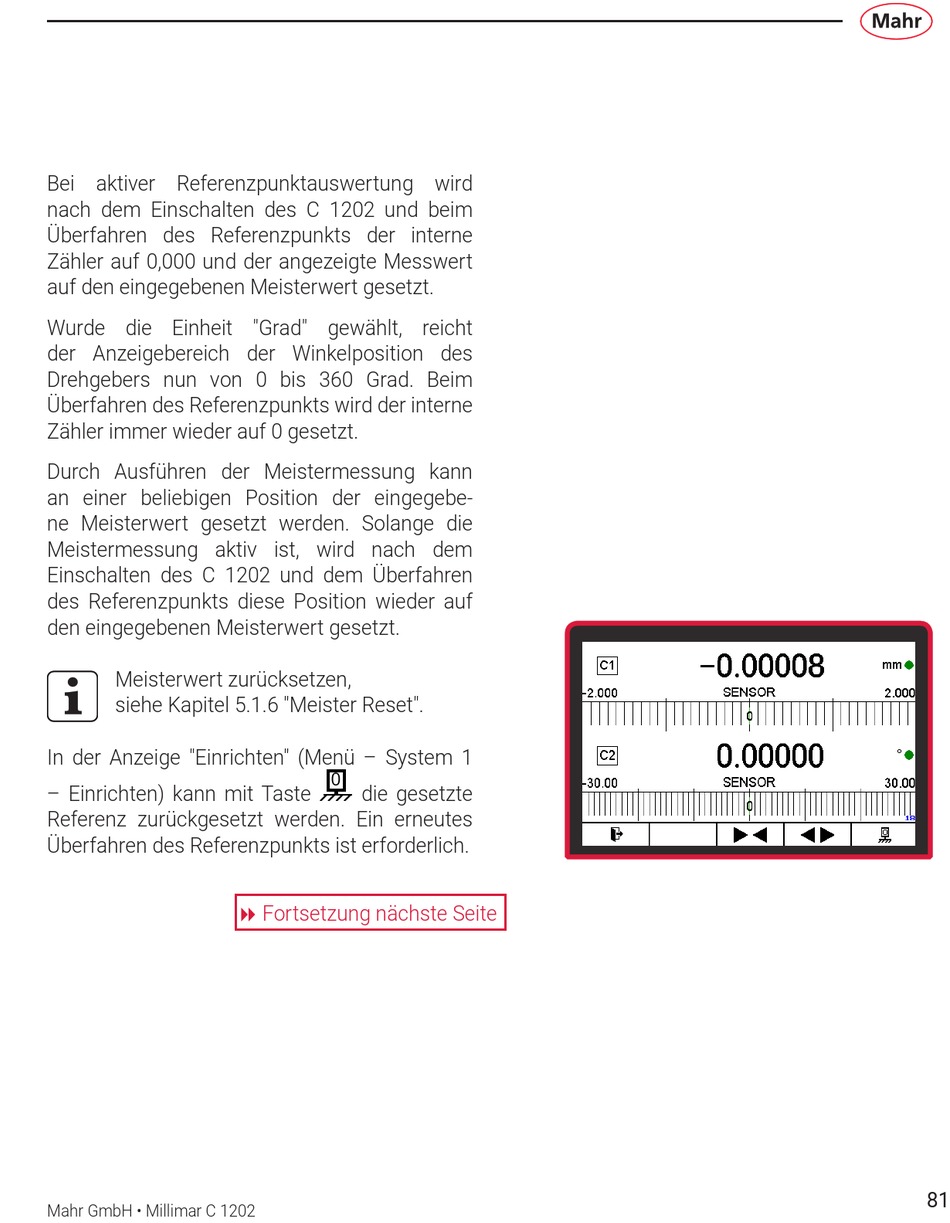

Mahr Millimar C 1202 Betriebsanleitung Seite 81

Bei aktiver Referenzpunktauswertung wird
nach dem Einschalten des C 1202 und beim
Überfahren des Referenzpunkts der interne
Zähler auf 0,000 und der angezeigte Messwert
auf den eingegebenen Meisterwert gesetzt.
Wurde die Einheit "Grad" gewählt, reicht
der Anzeigebereich der Winkelposition des
Drehgebers nun von 0 bis 360 Grad. Beim
Überfahren des Referenzpunkts wird der interne
Zähler immer wieder auf 0 gesetzt.
Durch Ausführen der Meistermessung kann
an einer beliebigen Position der eingegebe-
ne Meisterwert gesetzt werden. Solange die
Meistermessung aktiv ist, wird nach dem
Einschalten des C 1202 und dem Überfahren
des Referenzpunkts diese Position wieder auf
den eingegebenen Meisterwert gesetzt.
Meisterwert zurücksetzen,
siehe Kapitel 5.1.6 "Meister Reset".
In der Anzeige "Einrichten" (Menü – System 1
– Einrichten) kann mit Taste
Referenz zurückgesetzt werden. Ein erneutes
Überfahren des Referenzpunkts ist erforderlich.
Mahr GmbH • Millimar C 1202
0
die gesetzte
 Fortsetzung nächste Seite
