6.2.6.2 Digimatic
Zum Anschluss des C 1202 an eine
Interfacebox oder einen Drucker mit
Digimatic-Eingang muss das Datenkabel
DK-D1 (4102606) verwendet werden.
– Das Untermenü Datenausgang mit Taste
▼ oder anwählen und mit Taste
▲
Auswahl bestätigen.
– Das Untermenü Digimatic mit Taste ▼ oder
anwählen.
▲
– Mit Taste die Auswahl

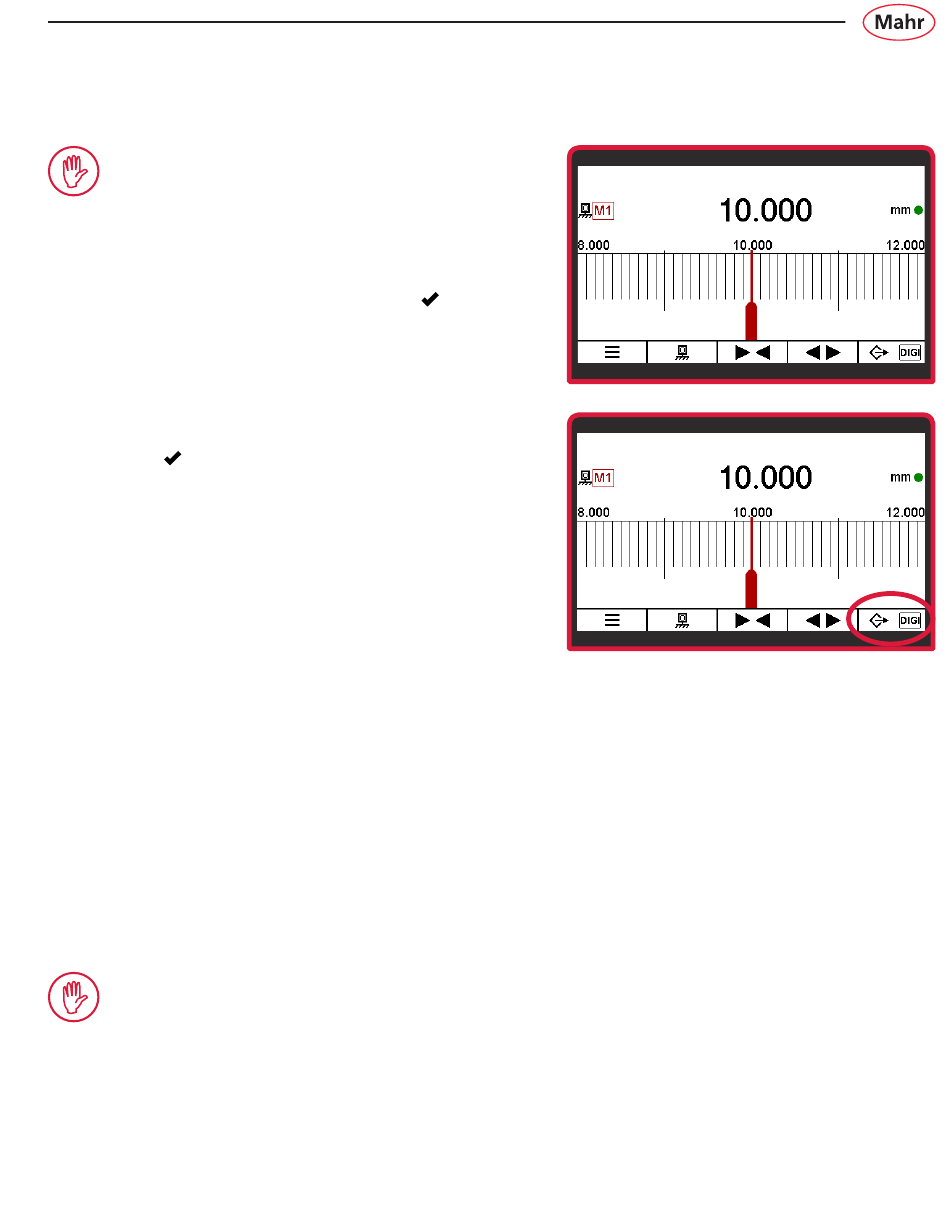

– Im Messbildschirm wird "DIGI" angezeigt.
Das C 1202 nutzt das Digimatic 2.0 Protokoll,
um Messwerte mit maximal 8 Dezimalstellen
zu übertragen.
Die Messwerte können in den Einheiten
Millimeter, Inch oder Grad übertragen werden.
Wenn im C 1202 die Einheit "Mikrometer" ge-
wählt ist, werden die Messwerte in Millimeter
umgerechnet gesendet (statt 100 µm wird also
der Wert 0,1 mm gesendet).
Wenn im C 1202 die Einheit "inch" gewählt,
gleichzeitig die höchste
gestellt und das Werkstück sehr groß ist,
kann der Messwert 9 Stellen aufweisen (2
Stellen vor dem Dezimaltrennzeichen und 7
Nachkommastellen).
In einem solchen Fall wird die erste
Stelle (die Zehnerstelle) nicht übertra-
gen, da man davon ausgeht, dass bei
Wahl der höchsten Auflösung eher
die Änderungen im Feinstbereich von
Bedeutung sind, nicht jedoch die im
Grobbereich..
