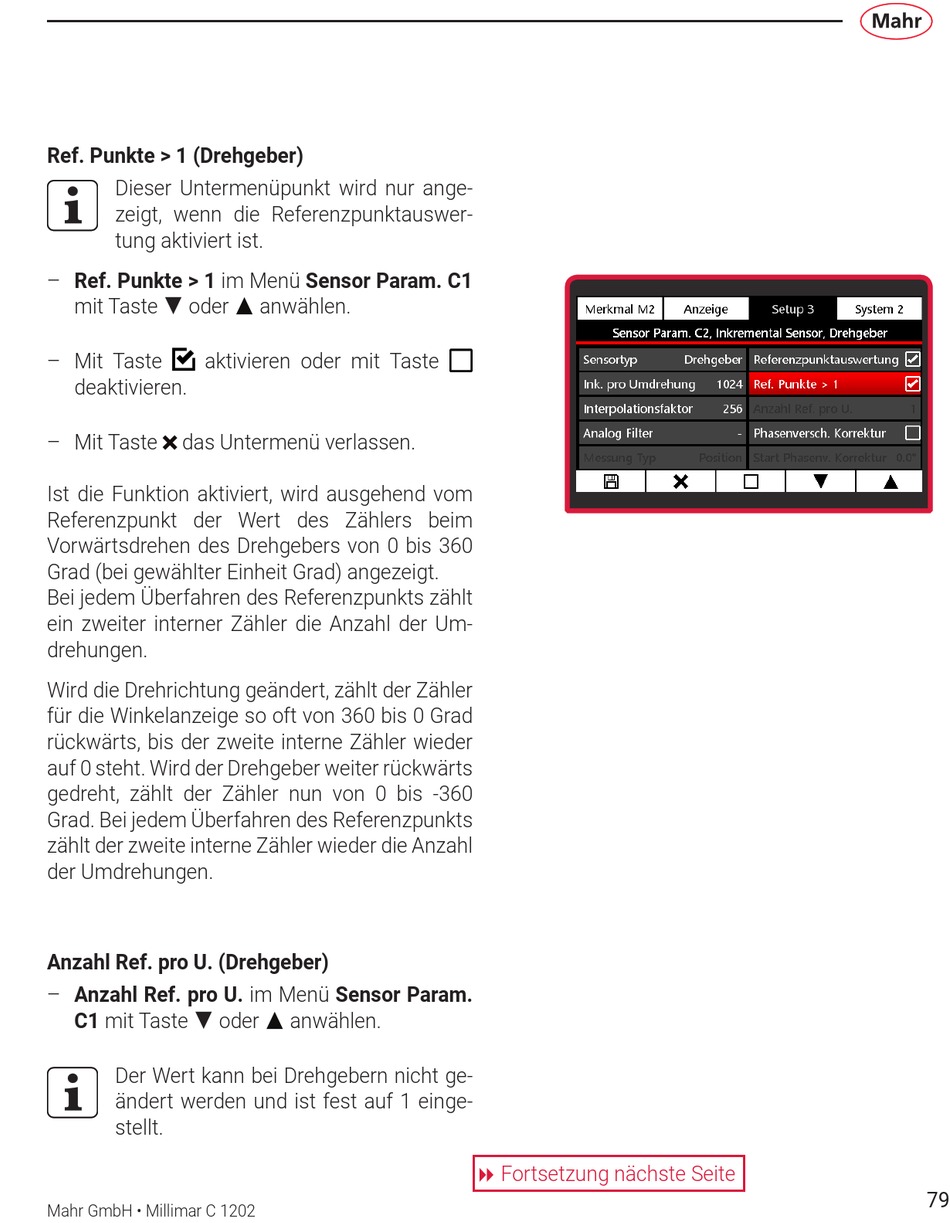

Mahr Millimar C 1202 Betriebsanleitung Seite 79

Ref. Punkte > 1 (Drehgeber)
Dieser Untermenüpunkt wird nur ange-
zeigt, wenn die Referenzpunktauswer-
tung aktiviert ist.
– Ref. Punkte > 1 im Menü Sensor Param. C1
mit Taste ▼ oder
– Mit Taste aktivieren oder mit Taste
deaktivieren.
– Mit Taste das Untermenü verlassen.
Ist die Funktion aktiviert, wird ausgehend vom
Referenzpunkt der Wert des Zählers beim
Vorwärtsdrehen des Drehgebers von 0 bis 360
Grad (bei gewählter Einheit Grad) angezeigt.
Bei jedem Überfahren des Referenzpunkts zählt
ein zweiter interner Zähler die Anzahl der Um-
drehungen.
Wird die Drehrichtung geändert, zählt der Zähler
für die Winkelanzeige so oft von 360 bis 0 Grad
rückwärts, bis der zweite interne Zähler wieder
auf 0 steht. Wird der Drehgeber weiter rückwärts
gedreht, zählt der Zähler nun von 0 bis -360
Grad. Bei jedem Überfahren des Referenzpunkts
zählt der zweite interne Zähler wieder die Anzahl
der Umdrehungen.
Anzahl Ref. pro U. (Drehgeber)
– Anzahl Ref. pro U. im Menü Sensor Param.
C1 mit Taste ▼ oder
Der Wert kann bei Drehgebern nicht ge-
ändert werden und ist fest auf 1 einge-
stellt.
Mahr GmbH • Millimar C 1202
anwählen.
▲
anwählen.
▲
 Fortsetzung nächste Seite
