Phasenversch. Korrektur (Linear Taster)
Das Modul N 1702 VPP ermöglicht eine auto-
matische Korrektur der Phasenverschiebung
zwischen dem Sinus- und Cosinus-Signal des
Messsystems.
Fertigungsbedingt oder bei einem individuellen
Messaufbau ist die Phasendifferenz zwischen
dem Sinus- und Cosinus-Signal nicht immer ex-
akt 90°. Dieser Fehler ist statisch und kann mit
dem C 1202 und dem Modul N 1702 VPP korri-
giert werden.
Bei höherwertigen Drehgebern und
Inkrementaltastern bedarf es keiner
Korrektur der Phase, da diese werkssei-
tig auf genau 90° Phasenverschiebung
justiert sind.
Die automatische Phasenkorrektur ist
nur bei einem individuellen Aufbau des
Messsystems erforderlich, d. h. wenn
kein "komplettes" Mess system zum
Einsatz kommt.

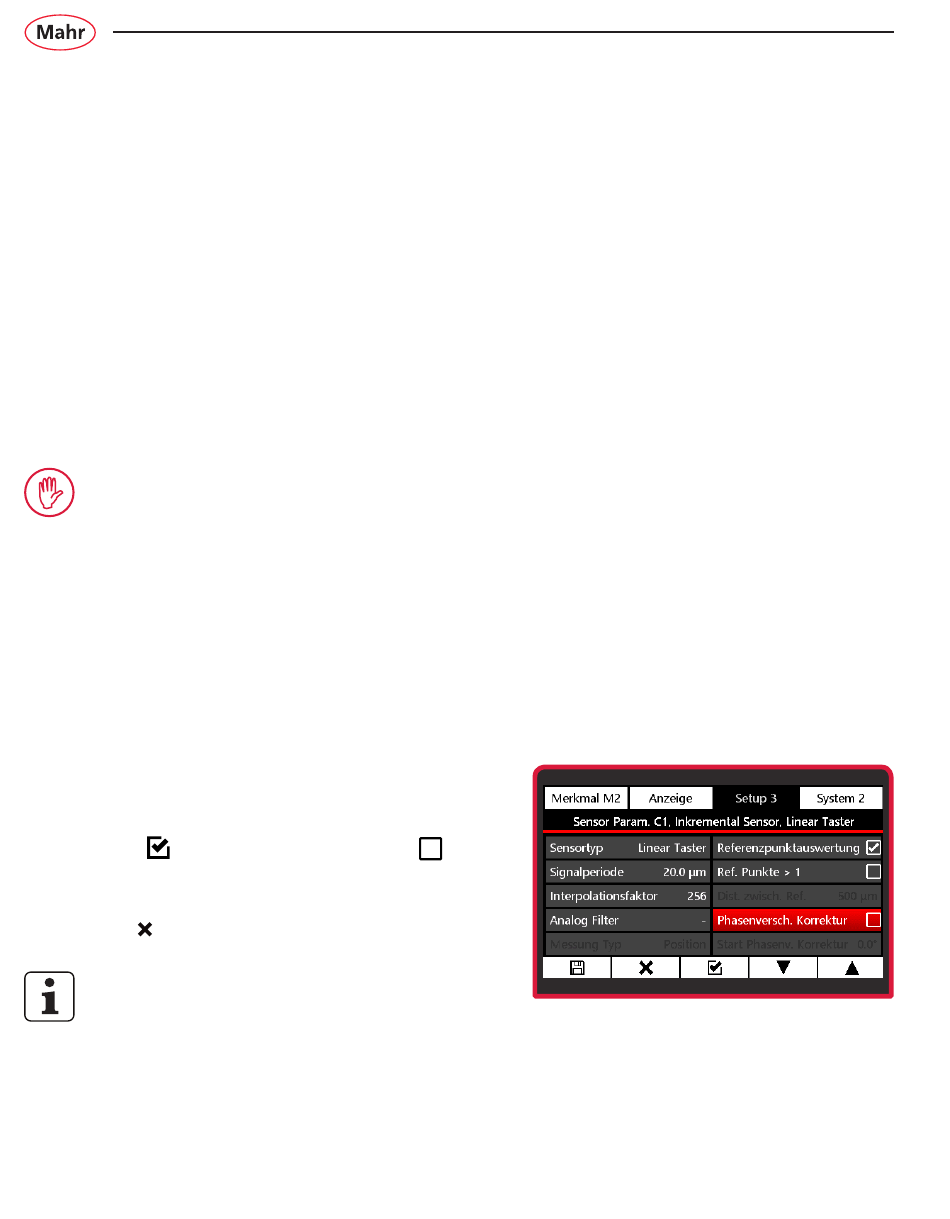

– Phasenversch. Korrektur im Menü Sensor
Param. C1 mit Taste ▼ oder
– Mit Taste aktivieren oder mit Taste
deaktivieren.
– Mit Taste das Untermenü verlassen.
Um die Korrektur der Phasenver-
schiebung zu nutzen, muss die Phasen-
verschiebung zwischen dem Sinus- und
Cosinus-Signal des Messsystems ermit-
telt werden (s. Abschnitt "Start Phasenv.
Korrektur" auf der folgenden Seite).
74
anwählen.
▲
