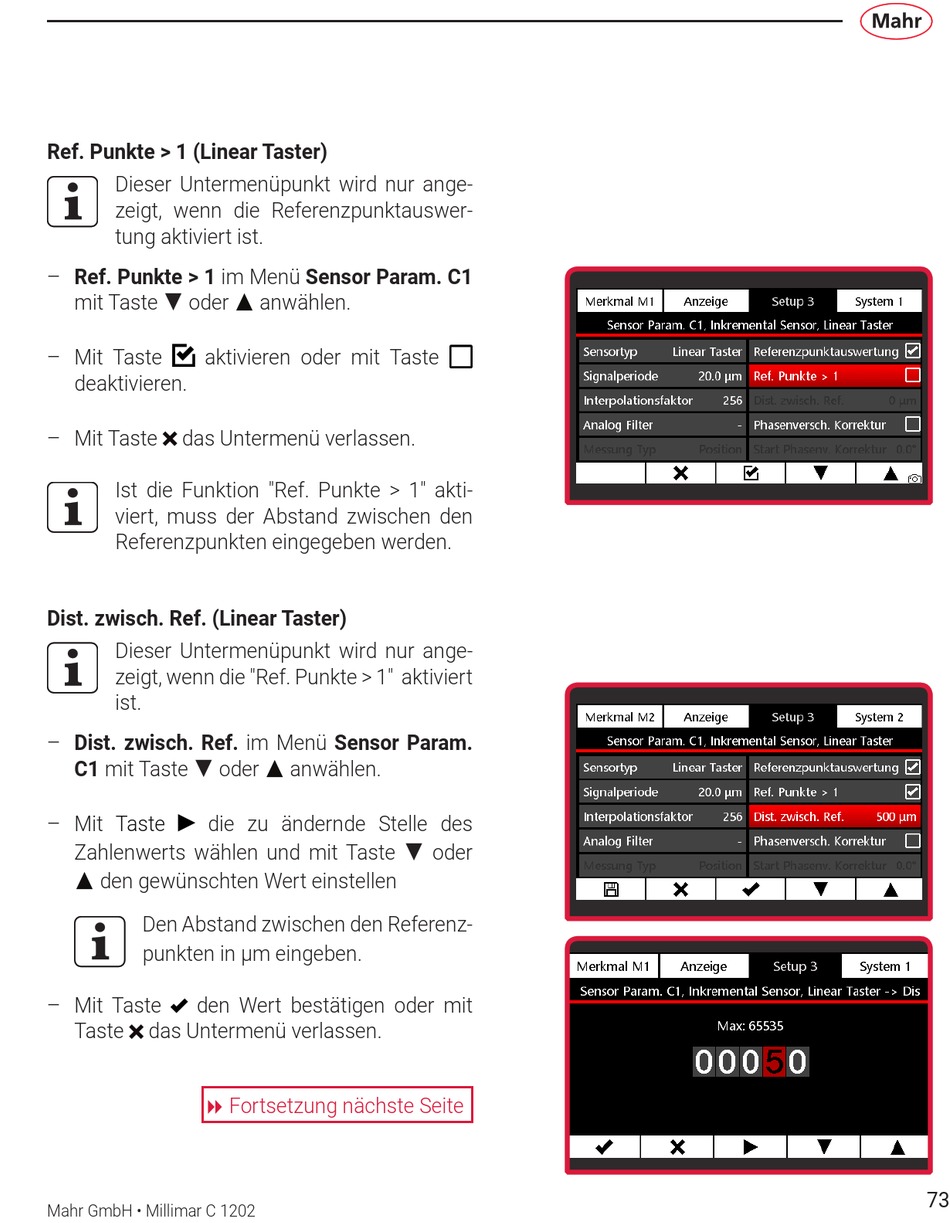

Mahr Millimar C 1202 Betriebsanleitung Seite 73

Ref. Punkte > 1 (Linear Taster)
Dieser Untermenüpunkt wird nur ange-
zeigt, wenn die Referenzpunktauswer-
tung aktiviert ist.
– Ref. Punkte > 1 im Menü Sensor Param. C1
mit Taste ▼ oder
– Mit Taste aktivieren oder mit Taste
deaktivieren.
– Mit Taste das Untermenü verlassen.
Ist die Funktion "Ref. Punkte > 1" akti-
viert, muss der Abstand zwischen den
Referenzpunkten eingegeben werden.
Dist. zwisch. Ref. (Linear Taster)
Dieser Untermenüpunkt wird nur ange-
zeigt, wenn die "Ref. Punkte > 1" aktiviert
ist.
– Dist. zwisch. Ref. im Menü Sensor Param.
C1 mit Taste ▼ oder
– Mit Taste die zu ändernde Stelle des
Zahlenwerts wählen und mit Taste ▼ oder
den gewünschten Wert einstellen
▲
Den Abstand zwischen den Referenz-
punkten in μm eingeben.
– Mit Taste den Wert bestätigen oder mit
Taste das Untermenü verlassen.
 Fortsetzung nächste Seite
Mahr GmbH • Millimar C 1202
anwählen.
▲
anwählen.
▲
73
