10

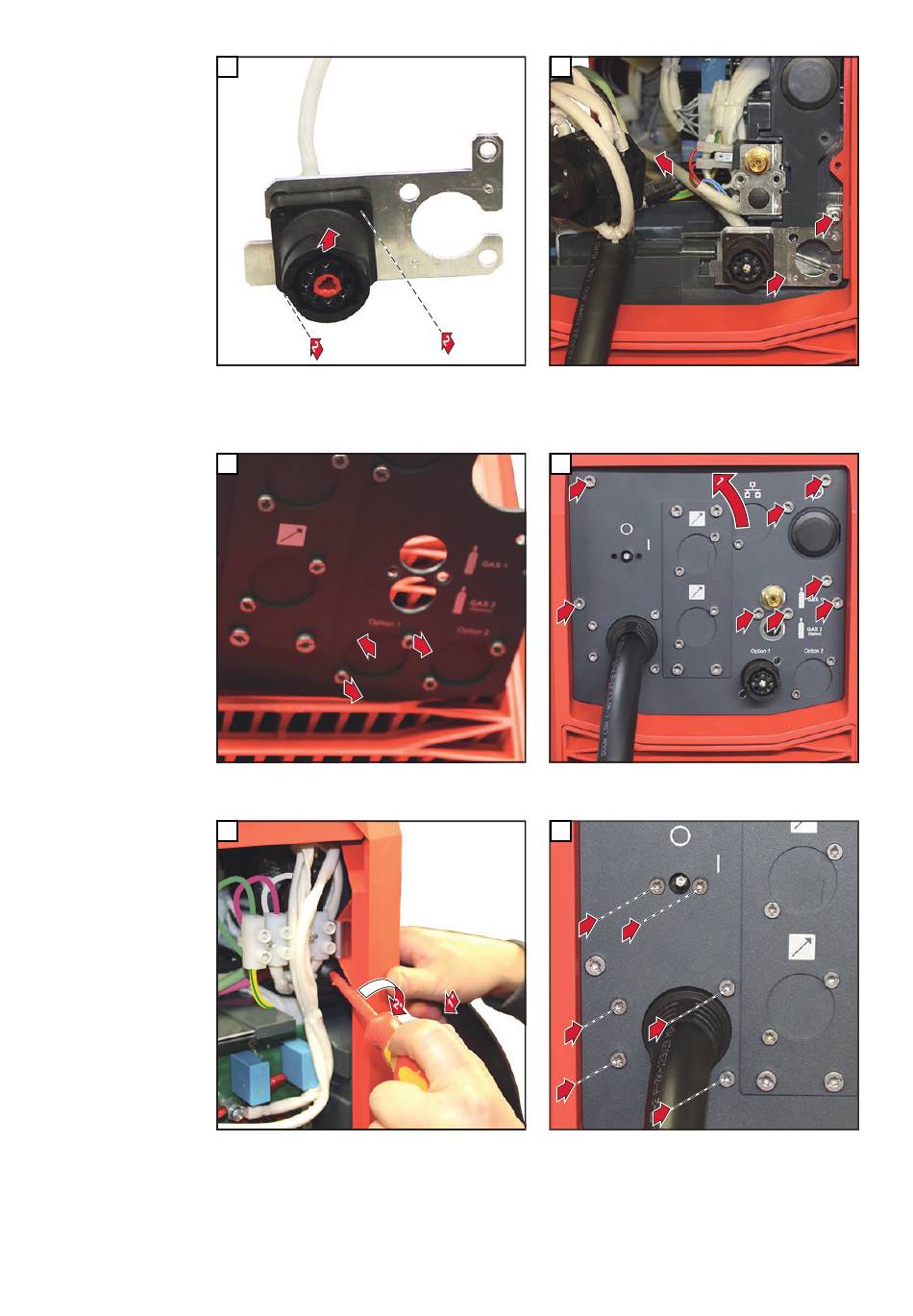

Buchse vom Kabelbaum mit der breiten Ausneh-
mung oben in das Montageblech einsetzen;
Buchse mit 2 Schrauben TX20 locker von hinten
am Montageblech anschrauben - die Buchse
muss am Montageblech beweglich sein!
12
An der Anschlussplatte 2 Schrauben TX20 ent-
fernen;
Abdeckung von Position „Option 1" entfernen
14
* Netzkabel Richtung offene Seite drücken, so-
dass die Klemmschraube der Zugentlastung
zugänglich wird;
* Klemmschraube mittels Schlitz-Schraubendre-
her fixieren
8
1
2 x TX20
2
1
1
2x TX20
11
3
Montageblech mit Buchse einsetzen;
Montageblech mit Schraube TX25 fixieren - An-
zugsmoment = 3 Nm;
Kabel ins Gerät verlegen
13
8x TX25
2
2
Anschlussplatte einsetzen;
Anschlussplatte mit 8 Schrauben TX25 fixieren -
Anzugsmoment = 3 Nm
15
2x TX20
2
2
1 *
1 *
1 *
4x TX20
1 *
* Zugentlastung mit 4 Schrauben TX20 an der
Anschlussplatte fixieren - Anzugsmoment = 1,5
Nm;
Hauptschalter mit 2 Schrauben TX an der An-
schlussplatte fixieren - Anzugsmoment = 1,5 Nm
2
1
2
2
2
2
2
2
