Fronius OPT/i TIG 2nd SpeedNet Installationsanleitung Seite 5

Vorbereitung
Vorbereitung für
1
den Einbau an ei-
ner SpeedNet-
2
Position

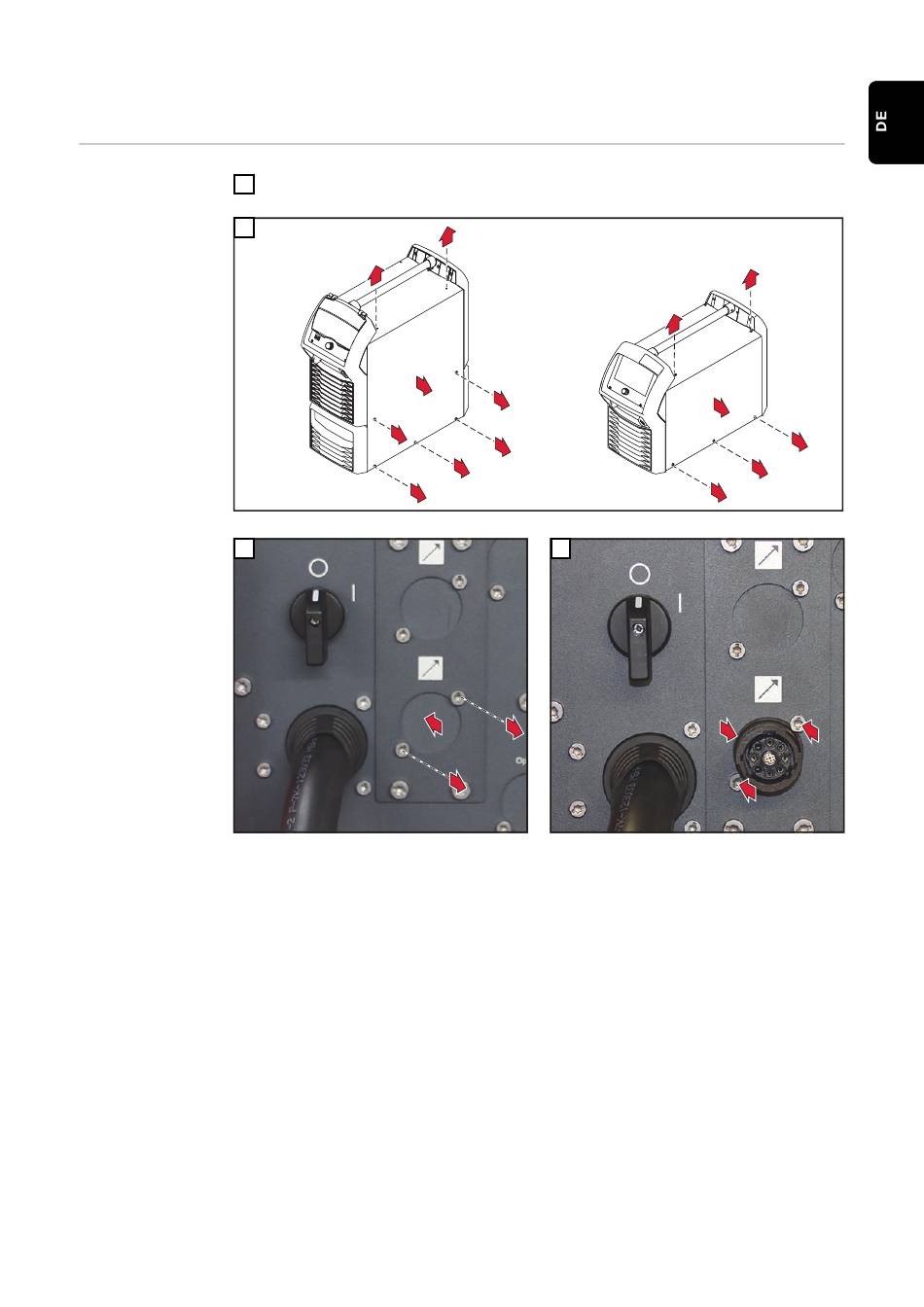

Rechten Seitenteil entfernen
3
2 Schrauben TX20 entfernen;
Blech-Abdeckung entfernen
Stromquelle ausschalten und vom Netz trennen
iWave AC/DC
1
2
1
1
2x TX20
2
1
7x TX25
1
1
1
4
1
1
Stecker vom Kabelbaum mit der breiten Aus-
nehmung oben von innen nach außen in die Öff-
nung einsetzen;
Stecker mit 2 Schrauben TX20 fixieren, Anzugs-
moment = 1,5 Nm
iWave DC
1
1
2
1
1
1 5x TX25
2x TX20
2
1
2
5
