Fronius OPT/i TIG 2nd SpeedNet Installationsanleitung Seite 7

6
2x TX20
1
1
2 *
2 *
2 *
4x TX20
2 *

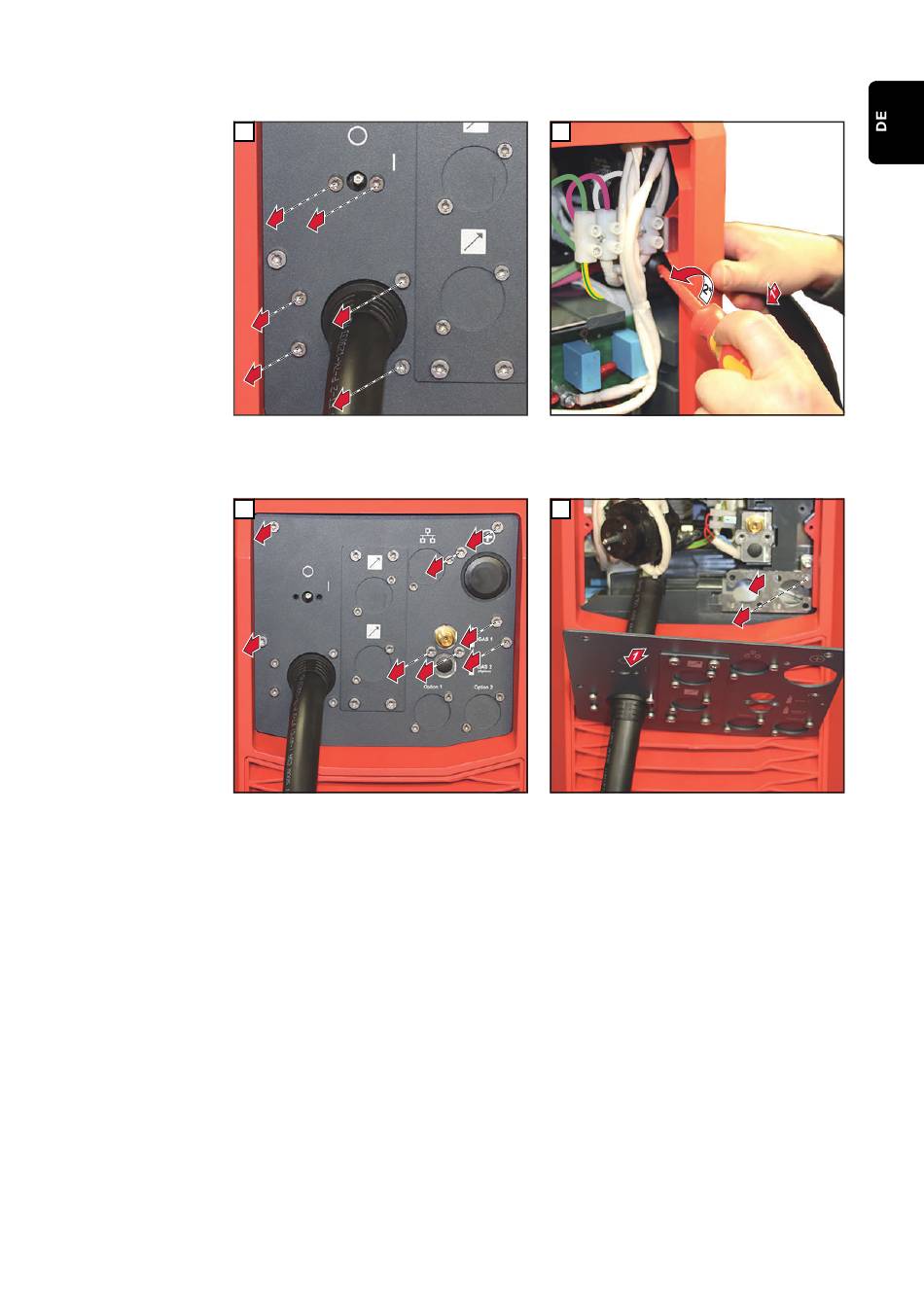

2 Schrauben TX20 vom Hauptschalter entfer-
nen;
* 4 Schrauben TX20 von der Netzkabel-Zugent-
lastung lösen - Schrauben nicht entfernen!
8
8x TX25
1
1
1
8 Schrauben TX25 entfernen
7
* Netzkabel Richtung offene Seite drücken, so-
dass die Klemmschraube der Zugentlastung
zugänglich wird;
* Klemmschraube mittels Schlitz-Schraubendre-
her lösen
9
1
1
1
1
1
Anschlussplatte entlang des Netzkabels nacht
unten schieben;
Schraube TX25 entfernen;
Montageblech entfernen
3
2
TX25
7
