4. Elektrischer Anschluß

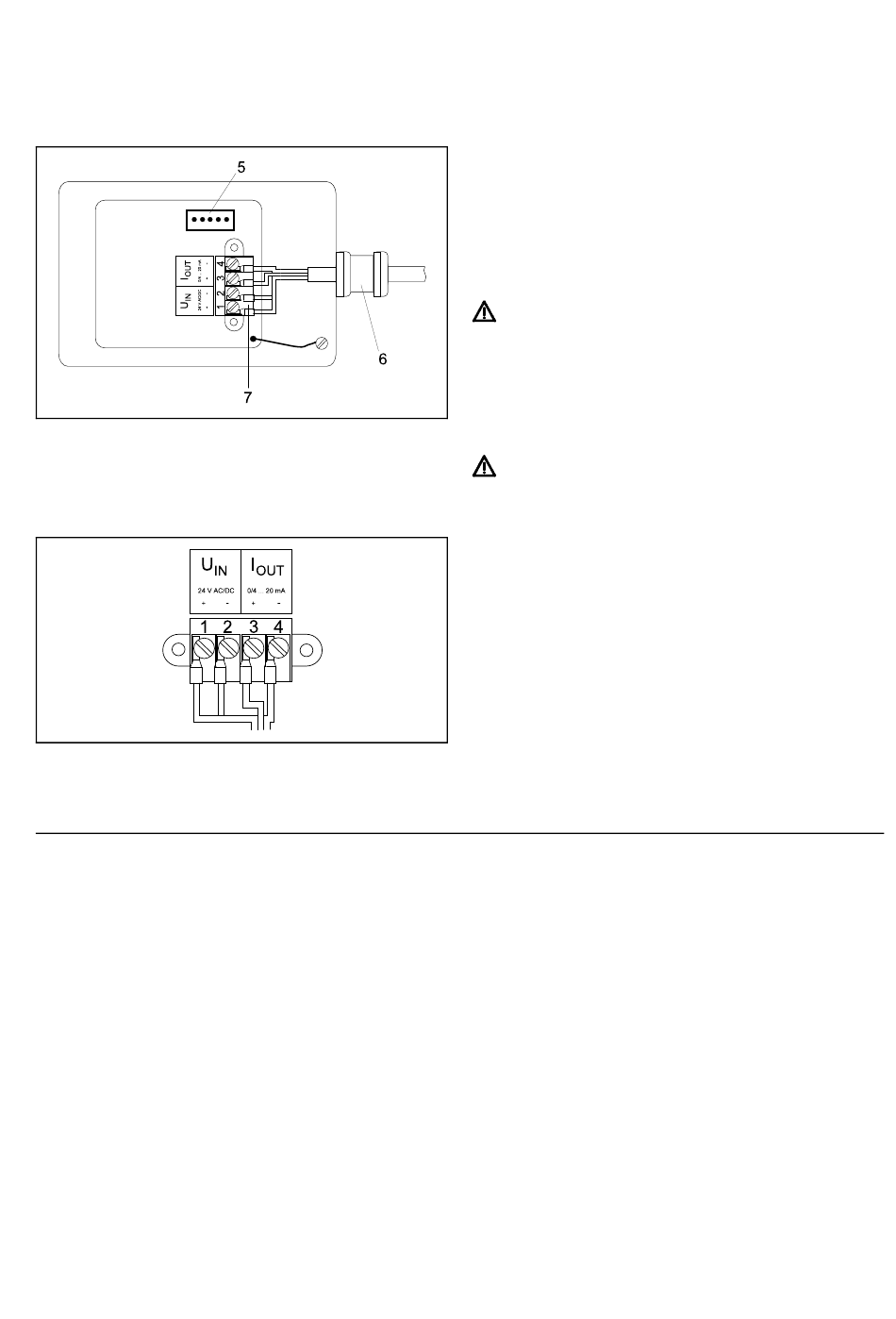

Bild 4
Anschlußkopf des Meßwertaufnehmers (hier ohne Deckel)
1 .. 4
siehe Bild 5
Z-18985
5
Parametrierbuchse
6
Kabeleinführung mit Abschirmungsanschluß
7
Anschlußklemmen
Bild 5
1
Energieversorgung 24 V AC / DC +
2
Energieversorgung 24 V AC / DC −
Z-18986
3
Analogausgang 0/4...20 mA (galvanisch getrennt) +
4
Analogausgang 0/4...20 mA (galvanisch getrennt) −
1. Für den Anschluß des Meßwertaufnehmers wird ein abge-
schirmtes, vieradriges Kabel (z.B. 4 × 1 mm
2. Die vier Schrauben des Anschlußkopfdeckels des Meßwert-
aufnehmers lösen und den Deckel entfernen.
3. Die vier Adern an den Klemmen der Elektronik des Meßwert-
aufnehmers anschließen (siehe Bild 4).
Achtung
Die galvanische Trennung ist nur sichergestellt, wenn Klem-
me 4 nicht mit Klemme 2 der Energieversorgung verbunden
ist!
4. Die Abschirmung an der EMV-Kabeleinführung auflegen.
Achtung
Wenn die Abschirmung direkt ins Gehäuse geführt wird,
geht der Abschirmungseffekt verloren!
5. Anschlußkopfdeckel aufsetzen und festschrauben. Auf ein-
wandfreien Sitz der Dichtung achten.
Nach Einschalten der Energieversorgung ist das Meßsystem
betriebsbereit.
Installieren und Inbetriebnehmen 7
2
) benötigt.
