Typ 2 Maße

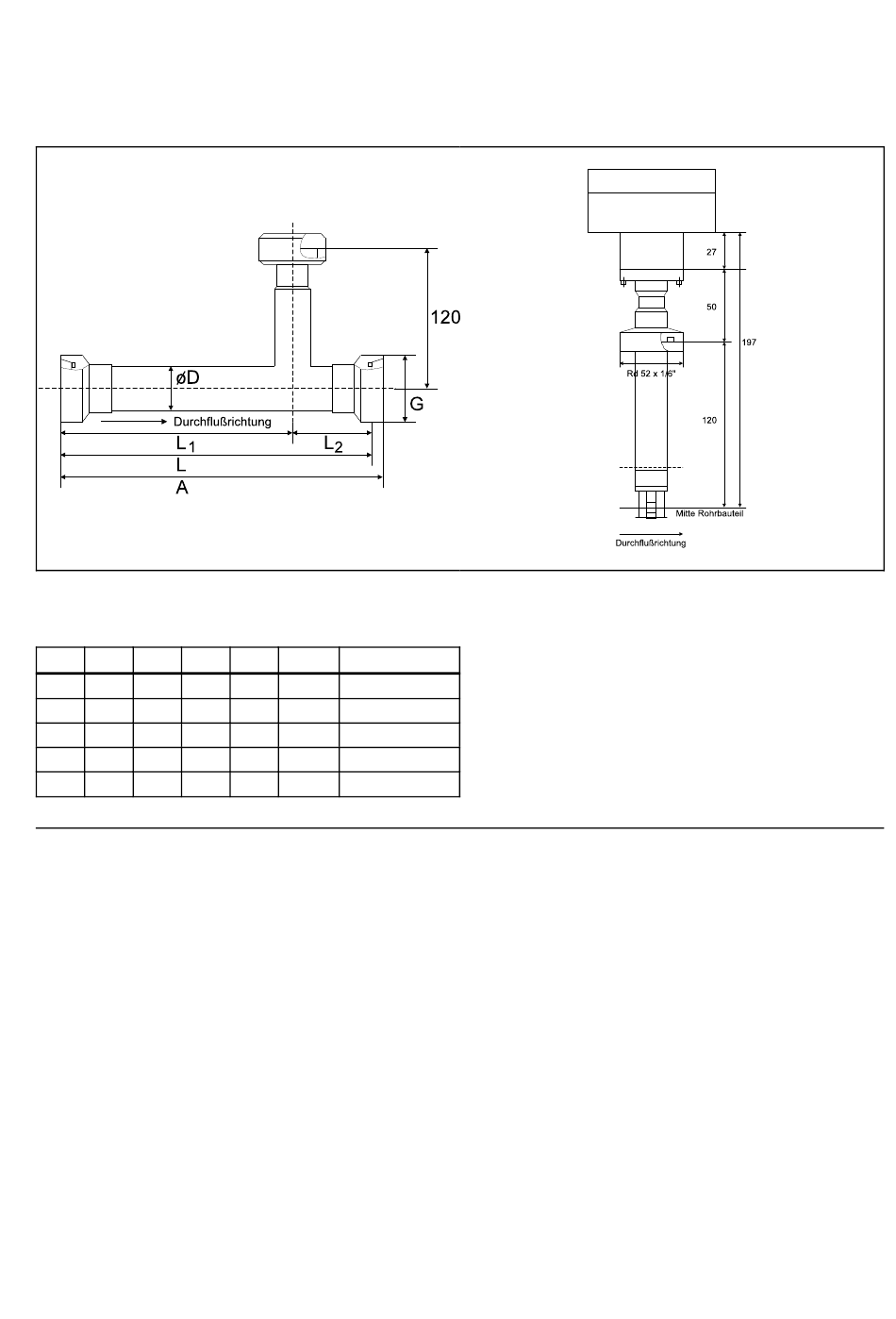

Bild 8 Maße (in mm)
Z-18992
Z-18993
DN A L L1
25 196 182 140
40 284 270 205
50 344 330 265
80 526 510 425
100 645 625 520
∅ D
L2 G
28 × 1 Rd52 × 1/6˝
42
40 × 1 Rd62 × 1/6˝
65
52 × 1 Rd78 × 1/6˝
65
85 × 2 Rd110 × 1/4˝
85
104 × 2 Rd130 × 1/4˝
105
