Schrauben Sie die Sechskantmuttern [20] an den Stiftschrauben [19] zunächst
lose an.
Prüfen Sie, mit welchem Anzugsdrehmoment die Sechskantmuttern [20]
festgeschraubt werden müssen.
Die empfohlenen Anzugsdrehmomente für das Anziehen der Sechskantmuttern sind
enthalten in Anhang E: Empfohlene Anzugsdrehmomente Stiftschrauben
Schrauben Sie die Sechskantmuttern [20] über Kreuz mit den empfohlenen
Anzugsdrehmomenten fest.
4.
Montieren Sie die Schaltwelle vor:
Ziehen Sie die Scheibe [44] auf die Schaltwelle [31] auf.
Ziehen Sie das Lagerband [59] auf die Schaltwelle [31] auf.
Drücken Sie die vormontierte Schaltwelle [31] von unten in den Deckel [2].
Legen Sie die Tellerfeder [17], Scheibe [45] und O-Ring [47] von oben in den
Deckel [2] und über die vormontierte Schaltwelle [31].
5.
Montieren Sie den Deckel:
Fetten Sie die O-Ringe [53, 54] mit Montagefett ein und ziehen Sie sie über die
untere Seite des Deckels.
Legen Sie den Druckring [18] mit Montagefett ein und Dichtring [49] in den
Deckel [2] mit Montagefett ein.
Drücken Sie den vormontierten Deckel [2] mit Schaltwelle [31] von oben in das
Gehäuse [1], richten Sie dabei die Löcher im Deckel [2] mit den
Stiftschrauben [24] im Gehäuse [1] aus.
Schrauben Sie die Sechskantmuttern [25] an den Stiftschrauben [24] zunächst
lose an.
Die empfohlenen Anzugsdrehmomente für das Anziehen der Sechskantmuttern sind
enthalten in Anhang E: Empfohlene Anzugsdrehmomente Stiftschrauben.
Schrauben Sie die Sechskantmuttern [25] über Kreuz mit den empfohlenen
Anzugsdrehmomenten fest.
6.
Montieren Sie die Deckplatte:
Legen Sie die Deckplatte [11] auf den Deckel [2], richten Sie dabei die Löcher
mit denen im Deckel [2] aus.
Legen Sie den Abstreifring [41] auf den Deckel [2].
Schrauben Sie die Zylinderschrauben [16] am Deckel [2] fest.
Bringen Sie die Anschlagscheibe [10] an der Schaltwelle [31] an.
Bringen Sie den Sprengring [22] an der Schaltwelle [31] an.
✓
Die Montage des ARGUS-Mehrwegkugelhahns ist abgeschlossen.

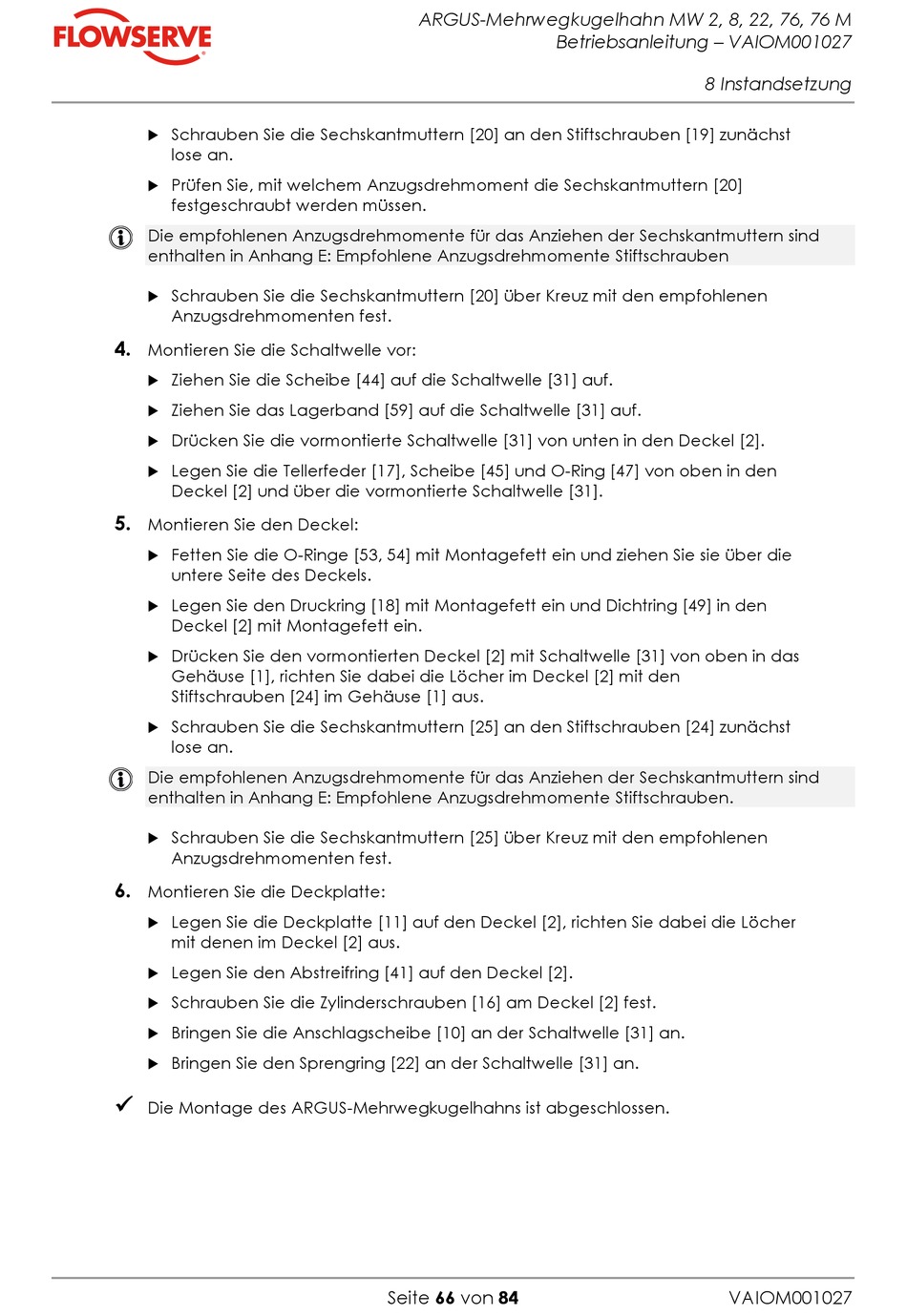

ARGUS-Mehrwegkugelhahn MW 2, 8, 22, 76, 76 M
Betriebsanleitung – VAIOM001027
Seite 66 von 84
8 Instandsetzung
VAIOM001027
