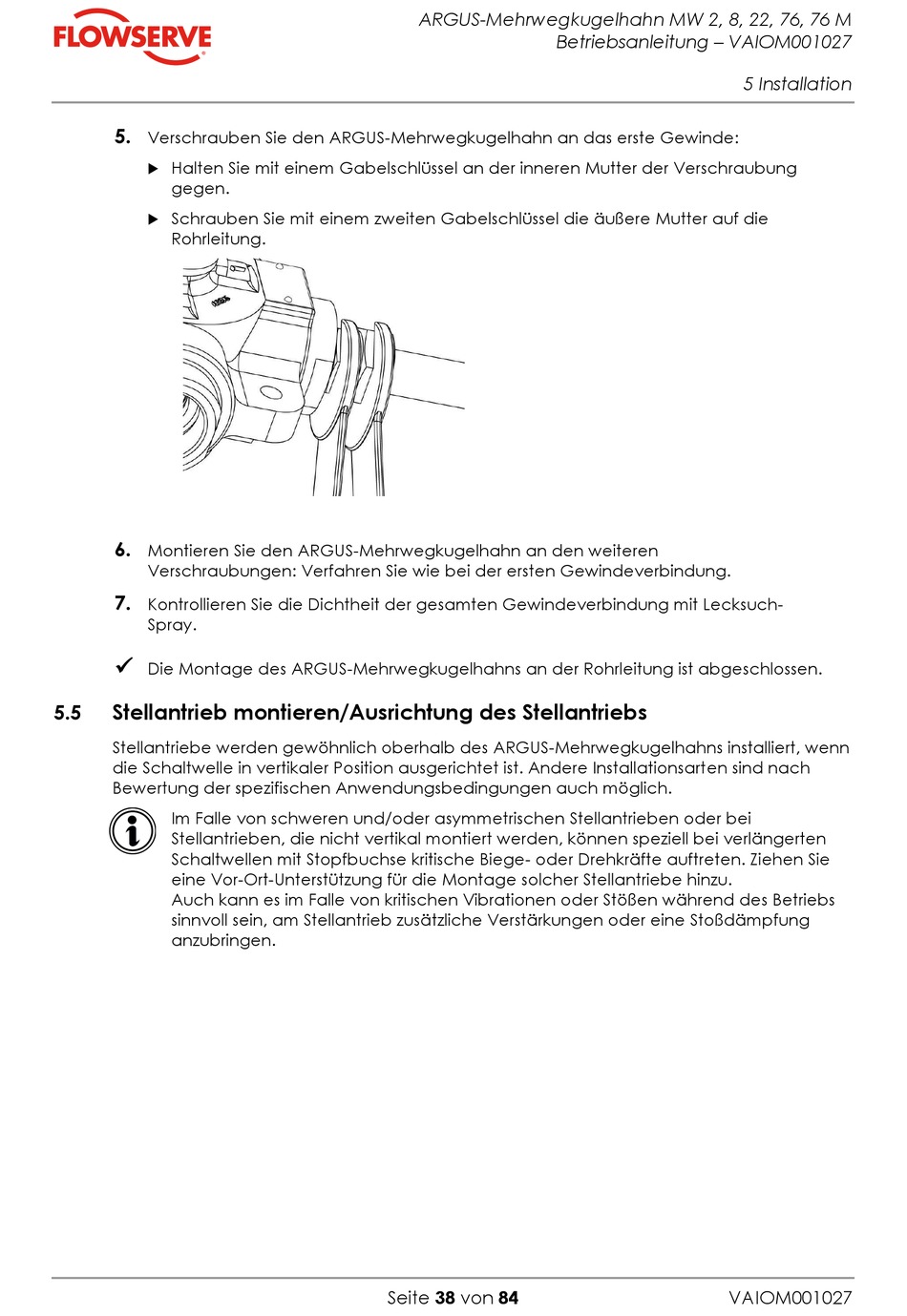

5.
Verschrauben Sie den ARGUS-Mehrwegkugelhahn an das erste Gewinde:
Halten Sie mit einem Gabelschlüssel an der inneren Mutter der Verschraubung
gegen.
Schrauben Sie mit einem zweiten Gabelschlüssel die äußere Mutter auf die
Rohrleitung.
6.
Montieren Sie den ARGUS-Mehrwegkugelhahn an den weiteren
Verschraubungen: Verfahren Sie wie bei der ersten Gewindeverbindung.
7.
Kontrollieren Sie die Dichtheit der gesamten Gewindeverbindung mit Lecksuch-
Spray.
✓
Die Montage des ARGUS-Mehrwegkugelhahns an der Rohrleitung ist abgeschlossen.
Stellantrieb montieren/Ausrichtung des Stellantriebs
5.5
Stellantriebe werden gewöhnlich oberhalb des ARGUS-Mehrwegkugelhahns installiert, wenn
die Schaltwelle in vertikaler Position ausgerichtet ist. Andere Installationsarten sind nach
Bewertung der spezifischen Anwendungsbedingungen auch möglich.
Im Falle von schweren und/oder asymmetrischen Stellantrieben oder bei
Stellantrieben, die nicht vertikal montiert werden, können speziell bei verlängerten
Schaltwellen mit Stopfbuchse kritische Biege- oder Drehkräfte auftreten. Ziehen Sie
eine Vor-Ort-Unterstützung für die Montage solcher Stellantriebe hinzu.
Auch kann es im Falle von kritischen Vibrationen oder Stößen während des Betriebs
sinnvoll sein, am Stellantrieb zusätzliche Verstärkungen oder eine Stoßdämpfung
anzubringen.
ARGUS-Mehrwegkugelhahn MW 2, 8, 22, 76, 76 M
Betriebsanleitung – VAIOM001027
Seite 38 von 84
5 Installation
VAIOM001027
