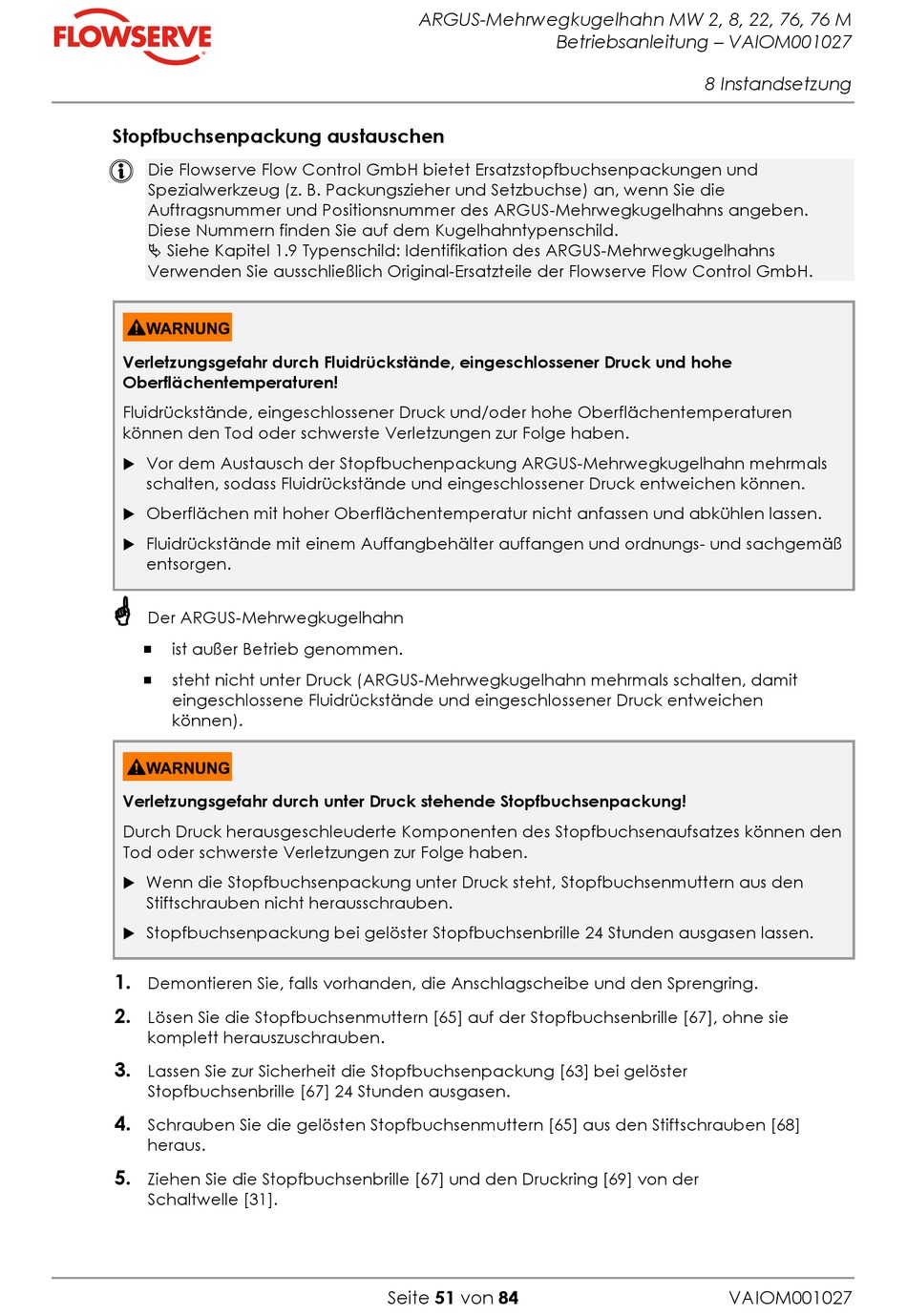

Stopfbuchsenpackung austauschen
Die Flowserve Flow Control GmbH bietet Ersatzstopfbuchsenpackungen und
Spezialwerkzeug (z. B. Packungszieher und Setzbuchse) an, wenn Sie die
Auftragsnummer und Positionsnummer des ARGUS-Mehrwegkugelhahns angeben.
Diese Nummern finden Sie auf dem Kugelhahntypenschild.
Siehe Kapitel 1.9 Typenschild: Identifikation des ARGUS-Mehrwegkugelhahns
Verwenden Sie ausschließlich Original-Ersatzteile der Flowserve Flow Control GmbH.
Verletzungsgefahr durch Fluidrückstände, eingeschlossener Druck und hohe
Oberflächentemperaturen!
Fluidrückstände, eingeschlossener Druck und/oder hohe Oberflächentemperaturen
können den Tod oder schwerste Verletzungen zur Folge haben.
Vor dem Austausch der Stopfbuchenpackung ARGUS-Mehrwegkugelhahn mehrmals
schalten, sodass Fluidrückstände und eingeschlossener Druck entweichen können.
Oberflächen mit hoher Oberflächentemperatur nicht anfassen und abkühlen lassen.
Fluidrückstände mit einem Auffangbehälter auffangen und ordnungs- und sachgemäß
entsorgen.
Der ARGUS-Mehrwegkugelhahn
▪
ist außer Betrieb genommen.
▪
steht nicht unter Druck (ARGUS-Mehrwegkugelhahn mehrmals schalten, damit
eingeschlossene Fluidrückstände und eingeschlossener Druck entweichen
können).
Verletzungsgefahr durch unter Druck stehende Stopfbuchsenpackung!
Durch Druck herausgeschleuderte Komponenten des Stopfbuchsenaufsatzes können den
Tod oder schwerste Verletzungen zur Folge haben.
Wenn die Stopfbuchsenpackung unter Druck steht, Stopfbuchsenmuttern aus den
Stiftschrauben nicht herausschrauben.
Stopfbuchsenpackung bei gelöster Stopfbuchsenbrille 24 Stunden ausgasen lassen.
1.
Demontieren Sie, falls vorhanden, die Anschlagscheibe und den Sprengring.
2.
Lösen Sie die Stopfbuchsenmuttern [65] auf der Stopfbuchsenbrille [67], ohne sie
komplett herauszuschrauben.
3.
Lassen Sie zur Sicherheit die Stopfbuchsenpackung [63] bei gelöster
Stopfbuchsenbrille [67] 24 Stunden ausgasen.
4.
Schrauben Sie die gelösten Stopfbuchsenmuttern [65] aus den Stiftschrauben [68]
heraus.
5.
Ziehen Sie die Stopfbuchsenbrille [67] und den Druckring [69] von der
Schaltwelle [31].
ARGUS-Mehrwegkugelhahn MW 2, 8, 22, 76, 76 M
Betriebsanleitung – VAIOM001027
Seite 51 von 84
8 Instandsetzung
VAIOM001027
