Betriebsanleitung
ARGUS

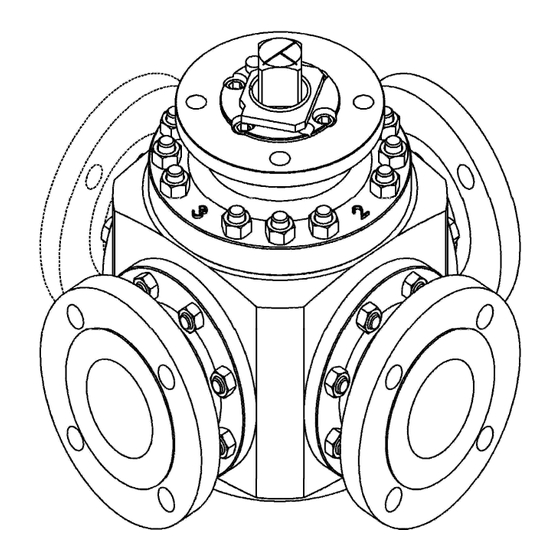

Flansch-Mehrwegehahn Typ MW 76 & MW 76M
Multi-way ball valve type MW 76 &MW 76M
Robinet multi-voies type MW 76 & MW 76M
DE / EN / FR
(Original)
Flowserve Flow Control GmbH
Rudolf‐Plank Str. 2
D 76275 Ettlingen
Service Manual
Instructions de Service
1
Tel.: +49 (0) 7243 103‐0
Fax: +49 7243 103‐333
E‐Mail: argus@flowserve.com
Web: www.flowserve‐argus.com
ARGUS
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Flowserve ARGUS MW 76
Inhaltszusammenfassung für Flowserve ARGUS MW 76
- Seite 1 Instructions de Service ARGUS Flansch-Mehrwegehahn Typ MW 76 & MW 76M Multi-way ball valve type MW 76 &MW 76M Robinet multi-voies type MW 76 & MW 76M DE / EN / FR (Original) Flowserve Flow Control GmbH Rudolf‐Plank Str. 2 Tel.: +49 (0) 7243 103‐0 D 76275 Ettlingen ...
-
Seite 2: Inhaltsverzeichnis
ARGUS MW 76 & MW 76M Betriebsanleitung / Service Manual / Instructions de service TYP/TYPE MW 76 & MW 76M Inhaltsverzeichnis Table of contents Table des matières Page Seite Verwendungszweck Designed use Utilisation Sicherheitshinweise Safety information Consignes de sécurité Druck-Temperaturdiagramme Pressure-temperature diagrams Diagrammes pression / température... -
Seite 3: Designed Use
ARGUS MW 76 & MW 76M Betriebsanleitung / Service Manual / Instructions de service Verwendungszweck Designed use Utilisation Mehrwegehähne werden als Absperr- und Multi-way ball valves are used as shut-off and ensembles robinets multi-voies Steuerungsorgane Rohrleitungen control devices in pipelines associated with s’utilisent comme organe de sectionnement de Bereich der Verarbeitung, Behandlung und processing, handling and transporting liquid... -
Seite 4: Safety Information
ARGUS MW 76 & MW 76M Betriebsanleitung / Service Manual / Instructions de service Sicherheitshinweise Safety information Consignes de sécurité Bitte lesen Sie die Abschnitte mit Please read the sections marked by Veuillez lire attentivement les dem „Warnung“ Zeichen sorgfältig a „warning triangle“... -
Seite 5: Safety Standards
ARGUS MW 76 & MW 76M Betriebsanleitung / Service Manual / Instructions de service Allgemeines Druck-Temperaturdiagramm General pressure-temperature diagram for Diagramme général pression- für Dichtungselemente seat materials température pour différents types de joints Entsprechend der Armaturenangabe (siehe The pressure-temperature range will be limited Selon indications plaques... -
Seite 6: Delivery - Storage
ARGUS MW 76 & MW 76M Betriebsanleitung / Service Manual / Instructions de service Lieferung – Lagerung Delivery – storage Contrôle de la livraison – stockage Prüfung der Lieferung Check on delivery Contrôle de la livraison Bei Erhalt der Lieferung ist sofort die As soon as the delivery is received, the order Dès réception, il faut comparer le numéro de Bestellnummer des Lieferscheines mit dem... -
Seite 7: Installing Flange Connection
ARGUS MW 76 & MW 76M Betriebsanleitung / Service Manual / Instructions de service Abb./Fig.1 Abb./Fig.2 Abb./Fig.3 Einbau Flanschverbindung Installing flange connection Installation raccord à brides 1. Montage der Mehrwegehähne. 1. Installing the multi-way ball valve. 1. Installation les robinets multi-voies. Mehrwegehahn geeignetem The multi-way ball valve is safely transported... -
Seite 8: Start-Up
ARGUS MW 76 & MW 76M Betriebsanleitung / Service Manual / Instructions de service Abb./Fig.8 Abb./Fig.7 Inbetriebnahme Start-up Mise en service Inbetriebnahme Before start-up of the multi-way ball Avant de mettre le robinet multi-voies Mehrwegehahns eine Dicht- valve leak test must en service, il faut le soumettre à... - Seite 9 ARGUS MW 76 & MW 76M Betriebsanleitung / Service Manual / Instructions de service MW 76 Instandhaltung Drei- Vierwegehähne Maintenance of three- four-way valves Entretien du robinet trois / quatre voies Mehrwegehahn nicht unter Druck Do not disassemble the multi-way Ne pas démonter le robinet multi-voies demontieren.
- Seite 10 ARGUS MW 76 & MW 76M Betriebsanleitung / Service Manual / Instructions de service MW 76M: Besonderheiten / Special Features / Spécialités Optional: Stopfbuchse - Stuffing Box - Presse-étoupe ...
- Seite 11 ARGUS MW 76 & MW 76M Betriebsanleitung / Service Manual / Instructions de service Notizen Notes 11 BA10005 ...
-
Seite 12: Fabricant
