Die Montage des ARGUS-Mehrwegkugelhahns ist abgeschlossen.
ARGUS-Mehrwegkugelhahn MW 22 demontieren
8.9
[1] Gehäuse
[2] Deckel
[3] Anschlagkappe
[4] Einschraubbuchse
[5] Sicherungsblech
[6] Buchse
[7] Druckscheibe
[8] Sechskantschraube
[9] Federring
[10] Druckfeder
[11] Tellerfeder
[12] Abstreifring
[13] Stutzen
[21] Kükenwelle
[22] Sprengring
[31] O-Ring
[32] O-Ring
[33] O-Ring
[34] Ringkolben

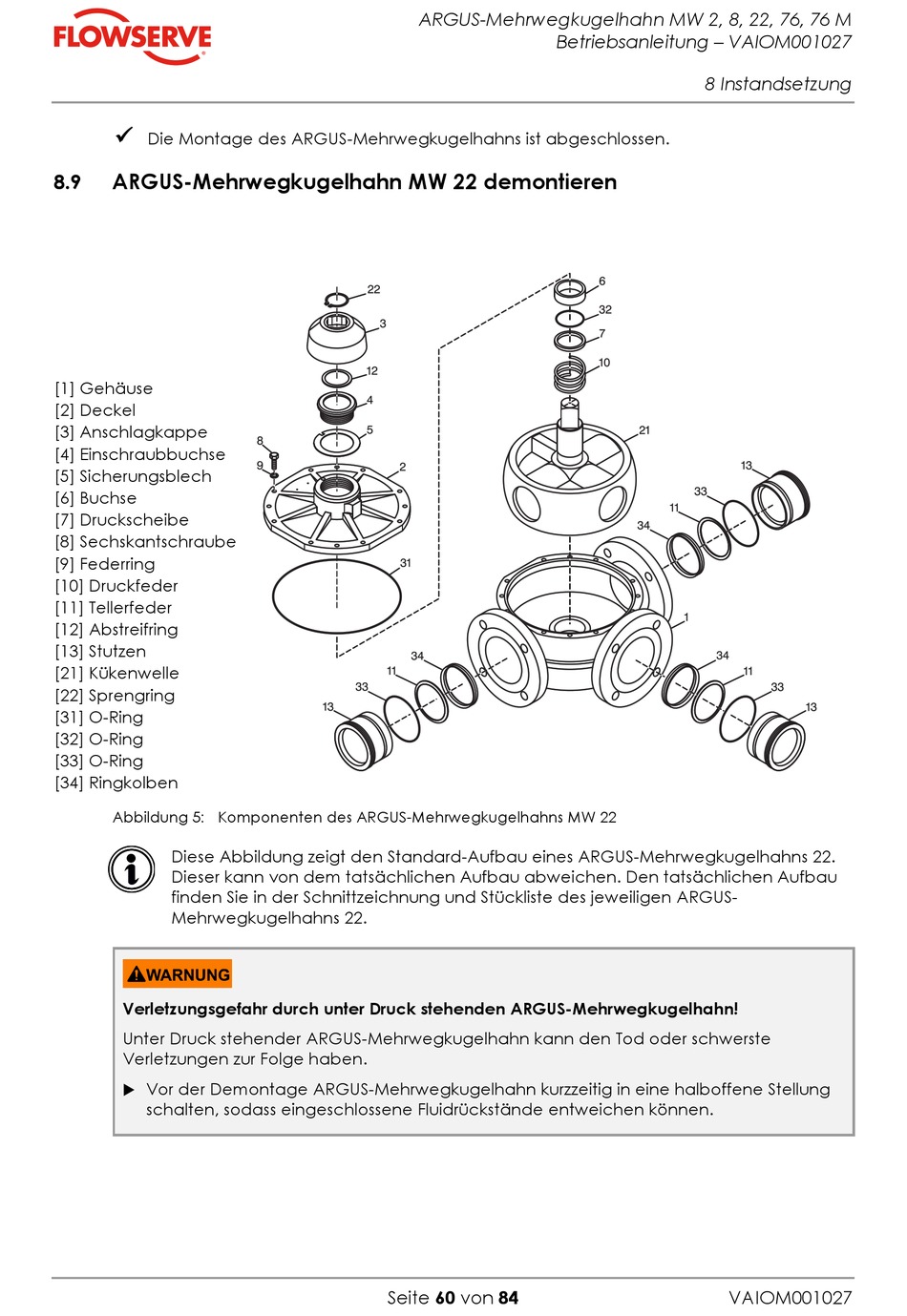

Abbildung 5: Komponenten des ARGUS-Mehrwegkugelhahns MW 22
Diese Abbildung zeigt den Standard-Aufbau eines ARGUS-Mehrwegkugelhahns 22.
Dieser kann von dem tatsächlichen Aufbau abweichen. Den tatsächlichen Aufbau
finden Sie in der Schnittzeichnung und Stückliste des jeweiligen ARGUS-
Mehrwegkugelhahns 22.
Verletzungsgefahr durch unter Druck stehenden ARGUS-Mehrwegkugelhahn!
Unter Druck stehender ARGUS-Mehrwegkugelhahn kann den Tod oder schwerste
Verletzungen zur Folge haben.
Vor der Demontage ARGUS-Mehrwegkugelhahn kurzzeitig in eine halboffene Stellung
schalten, sodass eingeschlossene Fluidrückstände entweichen können.
ARGUS-Mehrwegkugelhahn MW 2, 8, 22, 76, 76 M
Betriebsanleitung – VAIOM001027
Seite 60 von 84
8 Instandsetzung
VAIOM001027
