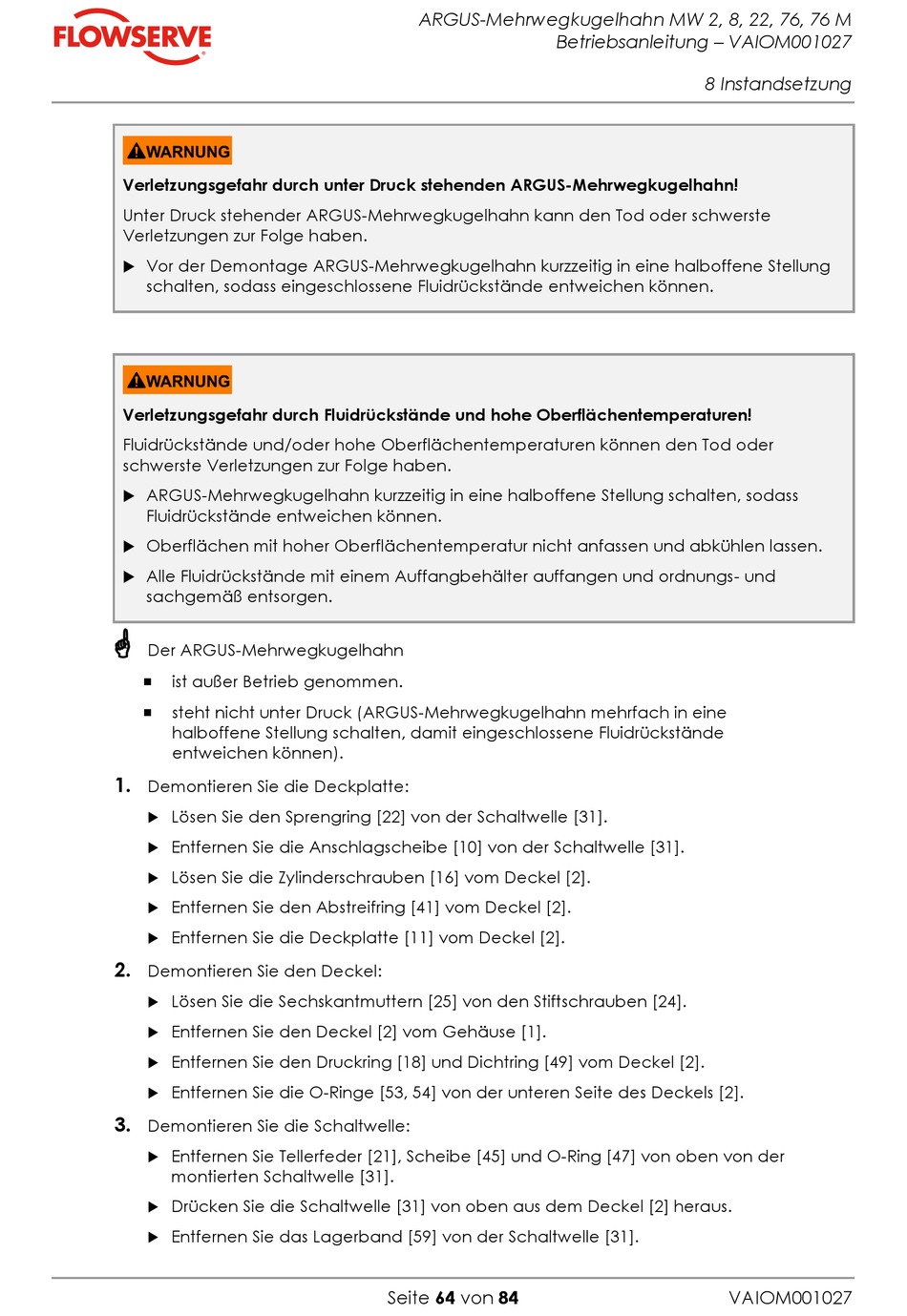

Verletzungsgefahr durch unter Druck stehenden ARGUS-Mehrwegkugelhahn!
Unter Druck stehender ARGUS-Mehrwegkugelhahn kann den Tod oder schwerste
Verletzungen zur Folge haben.
Vor der Demontage ARGUS-Mehrwegkugelhahn kurzzeitig in eine halboffene Stellung
schalten, sodass eingeschlossene Fluidrückstände entweichen können.
Verletzungsgefahr durch Fluidrückstände und hohe Oberflächentemperaturen!
Fluidrückstände und/oder hohe Oberflächentemperaturen können den Tod oder
schwerste Verletzungen zur Folge haben.
ARGUS-Mehrwegkugelhahn kurzzeitig in eine halboffene Stellung schalten, sodass
Fluidrückstände entweichen können.
Oberflächen mit hoher Oberflächentemperatur nicht anfassen und abkühlen lassen.
Alle Fluidrückstände mit einem Auffangbehälter auffangen und ordnungs- und
sachgemäß entsorgen.
Der ARGUS-Mehrwegkugelhahn
▪
ist außer Betrieb genommen.
▪
steht nicht unter Druck (ARGUS-Mehrwegkugelhahn mehrfach in eine
halboffene Stellung schalten, damit eingeschlossene Fluidrückstände
entweichen können).
1.
Demontieren Sie die Deckplatte:
Lösen Sie den Sprengring [22] von der Schaltwelle [31].
Entfernen Sie die Anschlagscheibe [10] von der Schaltwelle [31].
Lösen Sie die Zylinderschrauben [16] vom Deckel [2].
Entfernen Sie den Abstreifring [41] vom Deckel [2].
Entfernen Sie die Deckplatte [11] vom Deckel [2].
2.
Demontieren Sie den Deckel:
Lösen Sie die Sechskantmuttern [25] von den Stiftschrauben [24].
Entfernen Sie den Deckel [2] vom Gehäuse [1].
Entfernen Sie den Druckring [18] und Dichtring [49] vom Deckel [2].
Entfernen Sie die O-Ringe [53, 54] von der unteren Seite des Deckels [2].
3.
Demontieren Sie die Schaltwelle:
Entfernen Sie Tellerfeder [21], Scheibe [45] und O-Ring [47] von oben von der
montierten Schaltwelle [31].
Drücken Sie die Schaltwelle [31] von oben aus dem Deckel [2] heraus.
Entfernen Sie das Lagerband [59] von der Schaltwelle [31].
ARGUS-Mehrwegkugelhahn MW 2, 8, 22, 76, 76 M
Betriebsanleitung – VAIOM001027
Seite 64 von 84
8 Instandsetzung
VAIOM001027
