ARGUS-Mehrwegkugelhahn MW 2 demontieren

8.5
[1] Gehäuse
[2] Anschlussstutzen
[3] Blindstutzen*
[6] Anschlagscheibe
[7] Verschlussstück
[9] Kerbstück
[10] Sprengring
[21] Kükenwelle
[31] Ringkolben
[32] O-Ring
[33] O-Ring
[34] O-Ring
[35] O-Ring
[36] Rohrfeder
[37] Buchse

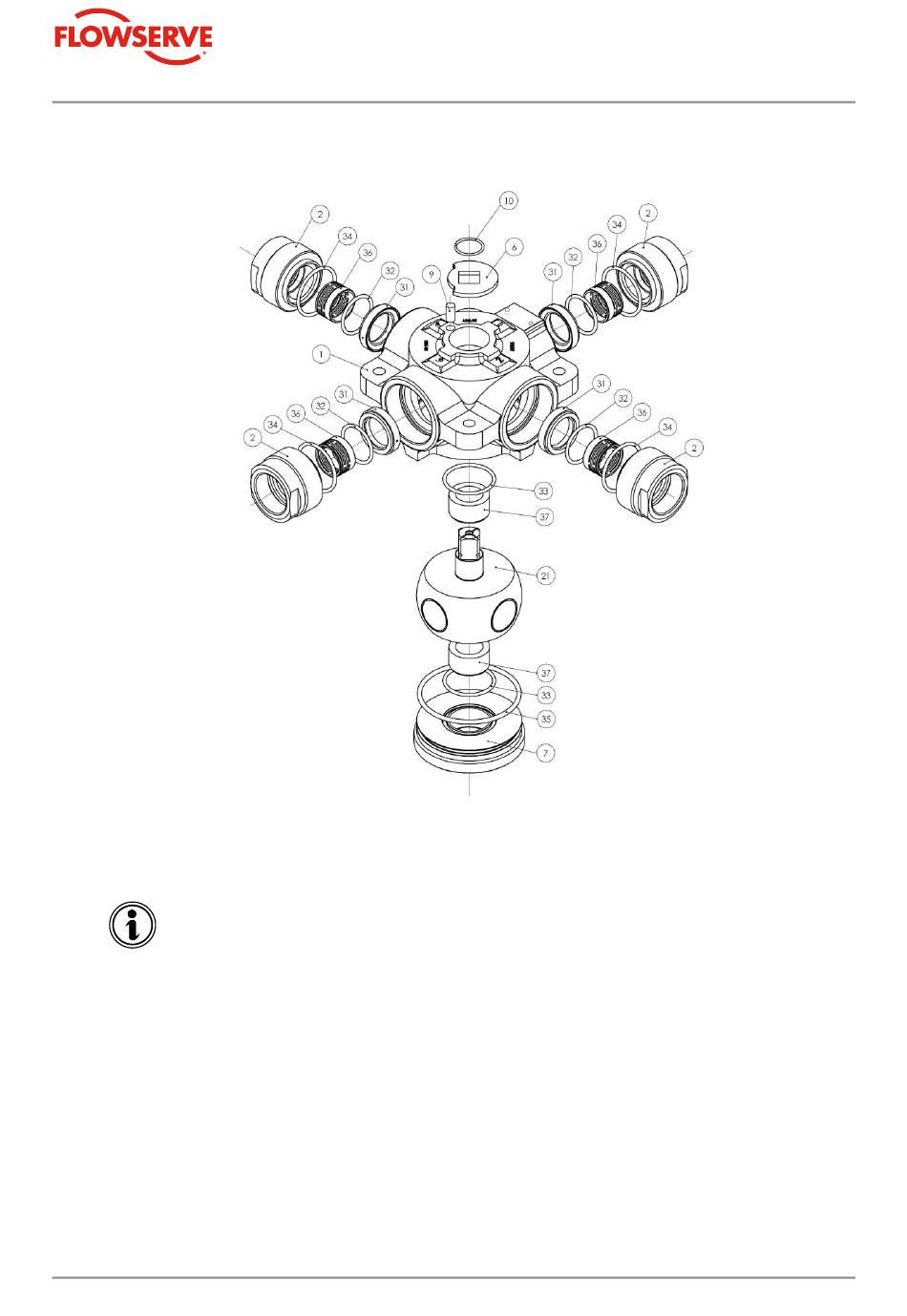

Abbildung 3: Komponenten des ARGUS-Mehrwegkugelhahns MW 2
* Blindstutzen in der Abbildung nicht enthalten, ersetzt bei Bedarf Anschlussstutzen [2]
Diese Abbildung zeigt den Standard-Aufbau eines ARGUS-Mehrwegkugelhahns 2.
Dieser kann von dem tatsächlichen Aufbau abweichen. Den tatsächlichen Aufbau
finden Sie in der Schnittzeichnung und Stückliste des jeweiligen ARGUS-
Mehrwegkugelhahns 2.
