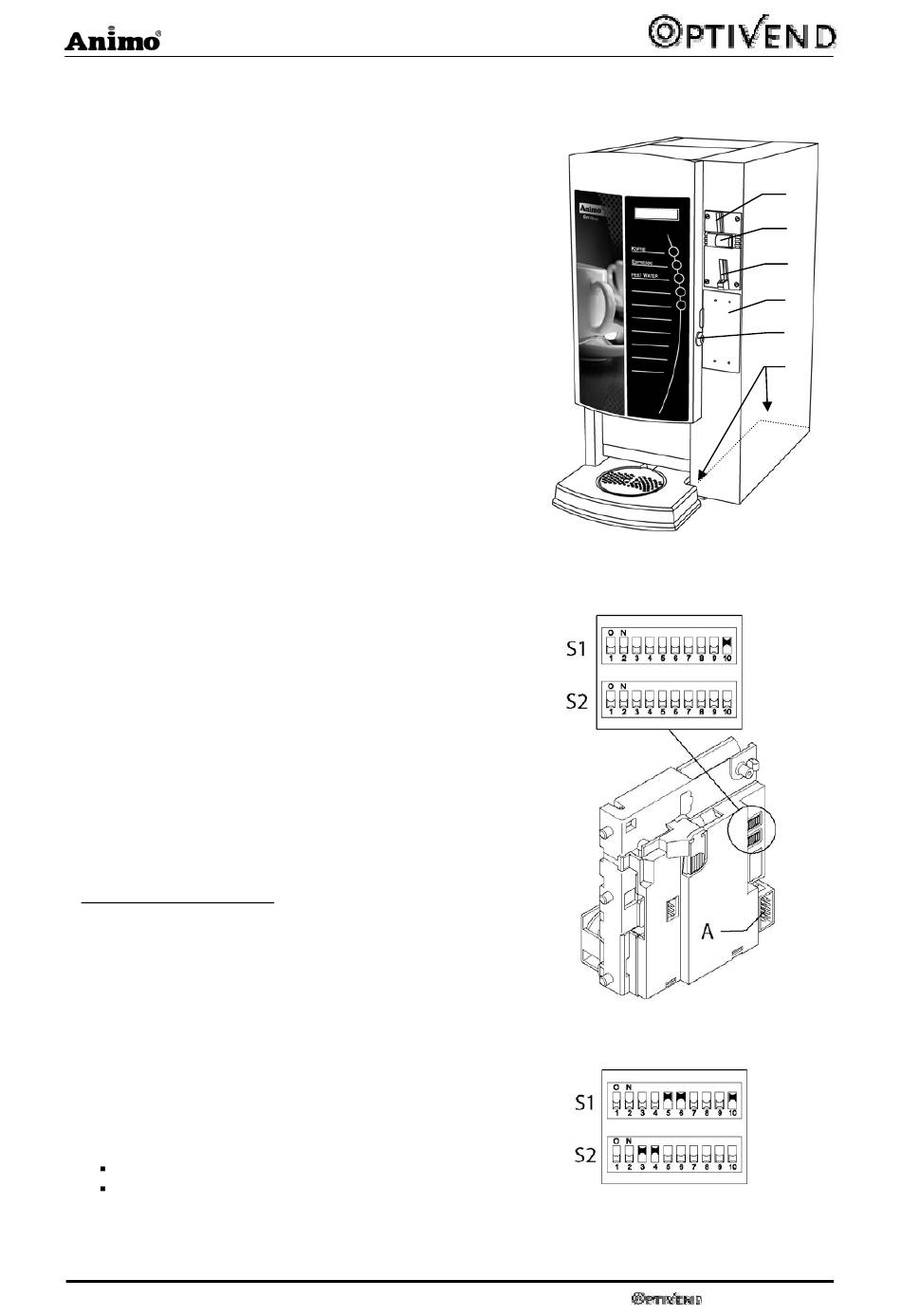

5.3 Münzmechanismus (optional)
OptiVend ist auf Wunsch mit einem Münzmechanismus
erhältlich, der sich für Euromünzen der Münzwerte von
0,05 bis 2 Euro eignet.
Der Münzmechanismus kann auch einfach für Token
(Kaffeemünzen) programmiert werden.
Das Gerät kann auch nachträglich mit einem
Münzmechanismus ausgerüstet werden. Die rechte
Seitenwand wird durch eine breite Seitenwand ersetzt, in
der der Münzmechanismus mit der Geldlade eingebaut ist.
Der Münzmechanismus kann einfach mit einer
Kabelverbindung, die bereits vorinstalliert ist,
angeschlossen werden.
1. Geldeinwurf
2. Rückgabeknopf
3. Rückgabeschlitz
4. Geldlade
5. Türschloss (schließt gleichzeitig die Geldlade ab)
6. Befestigung Münzmechanismus Seitenwand
5.3.1. Standardkonfiguration
Abb. 18 zeigt die Standardkonfiguration des DIL-
Schalters. S1-10 ON
Der Münzmechanismus ist mittels eines Anschlusses
(fig. 18A) mit dem Automaten verbunden.
5.3.2 Münzen sperren
Auf Wunsch können bestimmte Euromünzen mit Hilfe des
DIL-Schalterblocks S1+S2 (Abb. 18) gesperrt werden.
Münze
DIL + DIL
€ 0,05
S1-1
€ 0,10
S1-2
€ 0,20
S1-3
€ 0,50
S1-4
€ 1,00
S1-5
€ 2,00
S1-6
Token 607
-
Token Eagle
-
Token Neu
-
Token Neu
-
ON = gesperrt / OFF = frei
Beispiel € 1,00 und € 2,00 Münzen sperren (Abb. 19)
S1-5, S2-3 -> ON (gesperrt)
S1-6, S2-4 -> ON (gesperrt)
01/2007 (rev. 6) V2.0
S1-7
S1-8
S2-1
S2-2
S2-3
S2-4
S2-5
S2-6
S2-7
S2-8
35
1
2
3
4
5
6
Fig.17
Fig. 18
Fig. 19
