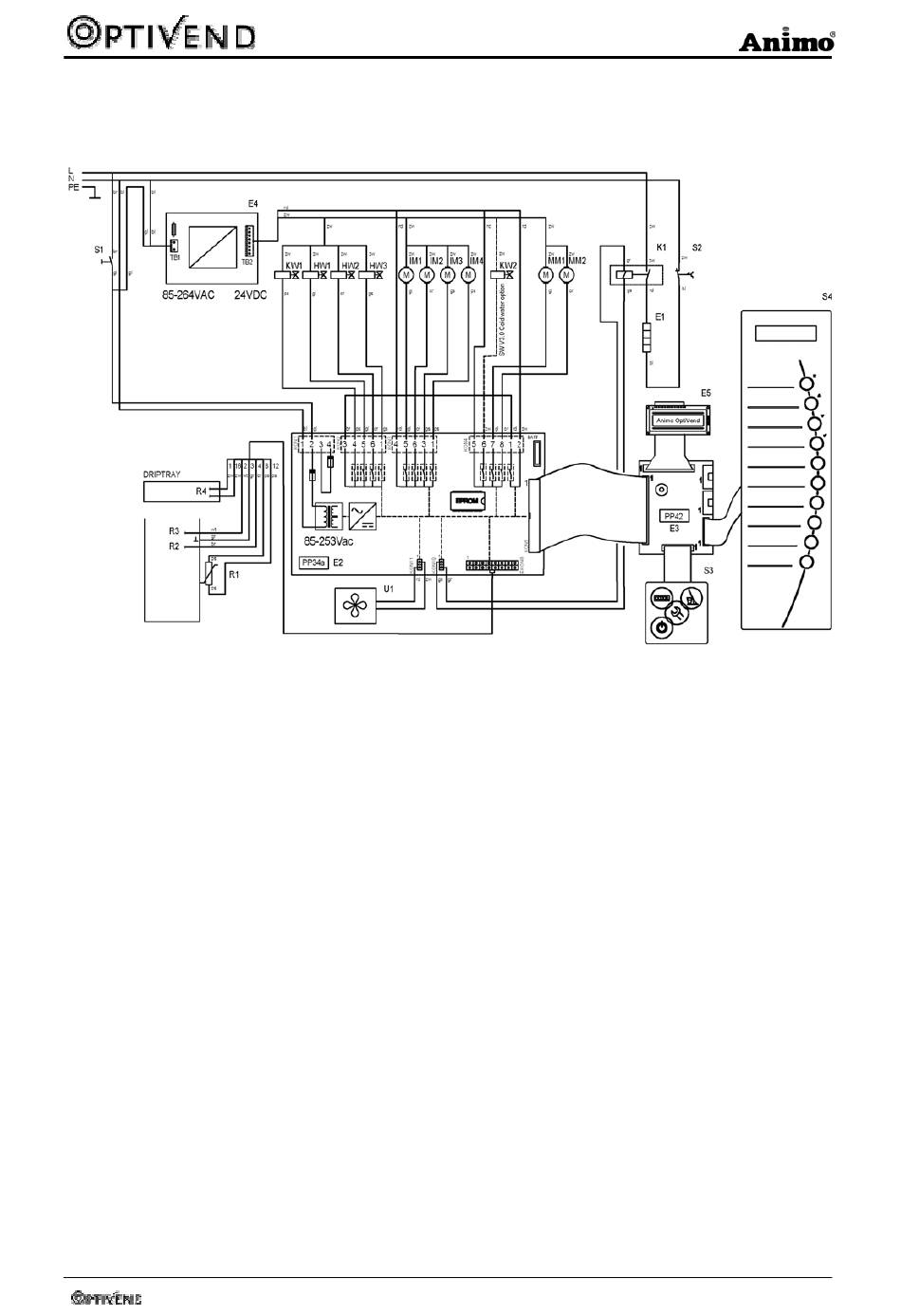

6.4 Schaltplan (OptiVend 4)
S1
Hauptschalter
S2
Temperaturschutz
S3
Serviceplatte
S4
Bedienfeld
E1
Heizelement
E2
Hauptsteuerung PP34
E3
Interface PP42
E4
Speisungsaufdruck
E5
Anzeige
K1
Stromrelais
KW1
Einlassventil 1
HW1
Heißwasserventil 1
HW2
Heißwasserventil 2
HW3
Heißwasserventil 3
service Anleitung
IM1
Zutatenmotor 1
IM2
Zutatenmotor 2
IM3
Zutatenmotor 3
IM4
Zutatenmotor 4
KW 2* EInlassventil 2 (Kaltwasser option)
M1
Mixermotor 1
MM2
Mixermotor 2
R1
NTC Temperatursensor
R2
Min.-Elektrode
R3
Max.-Elektrode
R4
Tropfschalenelektrode
U1
Ventilator
42
01/2006 (rev. 6) V2.0
