5.2 Heisswasser Dosierventile
Dosiergeschw.
15ml/sec. 15ml/sec.
choco
1-2
Wasser 1
3-4
Wasser 1 Wasser 2
1TS/TL
2 TS
Wasser 1 Wasser 2
3TS-4TS
Wasser 1 Wasser 2
HS
Wasser 1 Wasser 2
Wasser 1
Wasser 3
Wasser 2
Wasser 1
Wasser 3

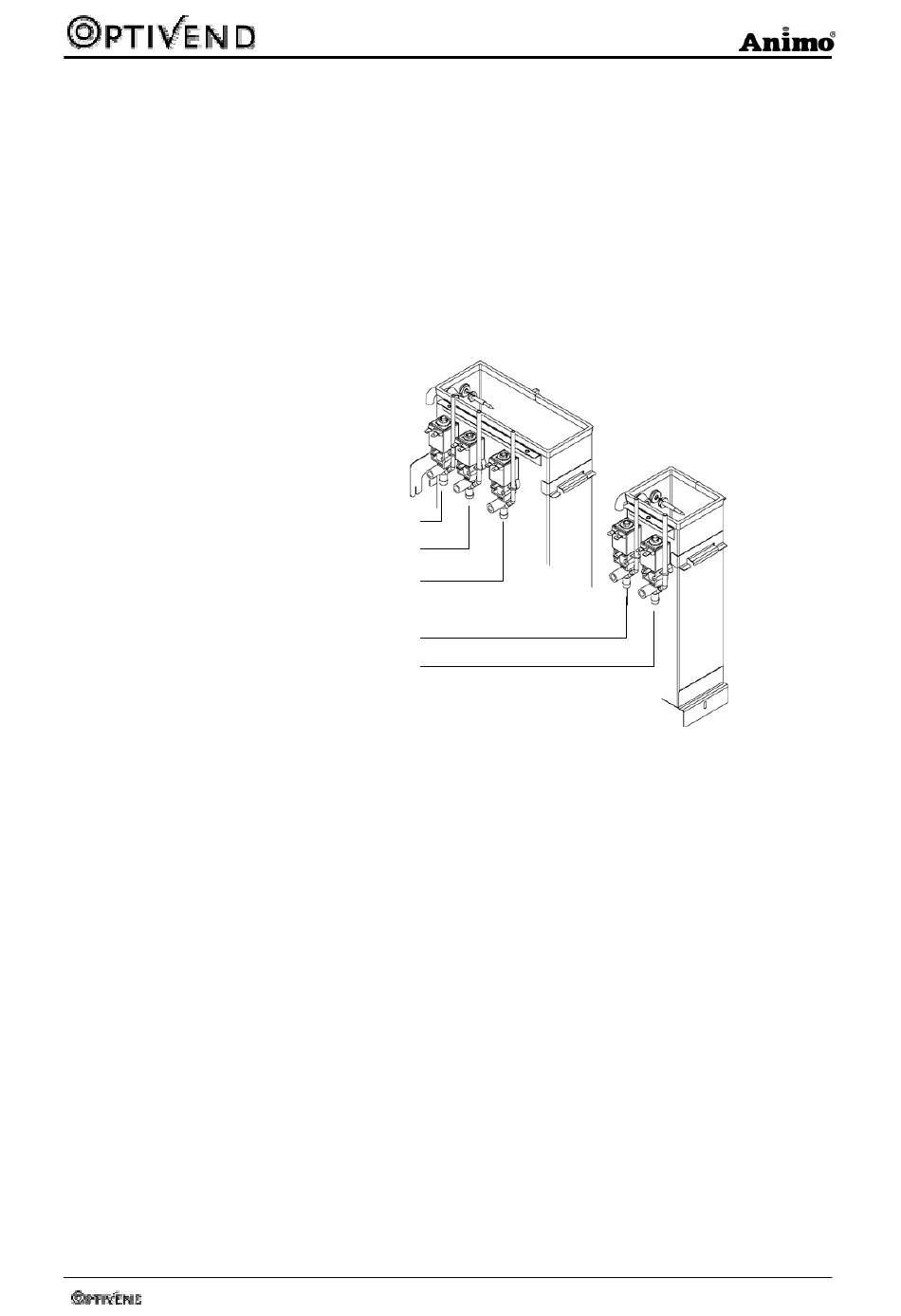

Die Heißwasser Dosierventile sind erreichbar, indem die Serviceluke hinter den Zutatenbehältern
demontiert wird. Mit Hilfe der Dosierventile ‚Wasser 1' und ‚Wasser 2' werden die Mixbecher mit
heißem Wasser versehen. Das ‚Wasser 3' Ventil, auch Dumpventil genannt, dosiert heißes Wasser
oder wird für das eventuelle Nachfüllen einer Totaldosierung in einen Becher verwendet.
Sollte es unverhofft nötig sein, daß eines der Ventile ersetzt werden muß, muß dieses nach dem
Einbau noch auf eine der untenstehenden Dosiergeschwindigkeiten eingestellt werden.
Gehen Sie bei der Auswechslung eines Dosierventil (Wasser 1 und/oder Wasser 2)
folgendermaßen vor:
1. Stellen Sie Taste Heiß Wasser ‚Wasser 3' auf 200 Einheiten und Tasseninhalt
auf 100ml ein (V2.0). Bei dieser Menge bleibt das Ventil 10 Sek. geöffnet.
2. Schließen Sie die Anschlüsse des Heißwasserventils an das noch
einzustellende Dosierventil an.
3. Setzen Sie einen (Mess-) Becher ein und gehen Sie zu „Test Produkt" und
aktivieren Sie, das Ventil öffnet sich für 10 s.
4. Stellen Sie das Ventil auf mit Hilfe der Stellschraube auf 150ml (15 ml / Sek.) ein.
5. Bringen Sie nach dem Einstellen die Anschlüsse wieder zurück in die alte Position.
6. Stellen Sie das ‚Taste Heißwasser' wieder zurück auf die alte Menge.
Gehen Sie bei der Auswechslung eines Heißwasser- (oder Dump-) Ventils folgendermaßen vor:
1. Stellen Sie Taste Heiß Wasser ‚Wasser 3' auf 200 Einheiten und Tasseninhalt
auf 100ml ein (V2.0). Bei dieser Menge bleibt das Ventil 10 Sek. geöffnet.
2. Setzen Sie einen (Mess-) Becher ein und gehen Sie zu „Test Produkt" und aktivieren Sie, das
Ventil öffnet sich für 10 s.
3. Stellen Sie das Ventil auf mit Hilfe der Stellschraube auf 200ml (20 ml / Sek.) ein.
4. Stellen Sie das ‚Taste Heißwasser' wieder zurück auf die alte Menge.
service Anleitung
20ml/sec.
x
x
Wasser 1
x
Wasser 3
Wasser 3
x
Wasser 2
Wasser 3
Wasser 3
Wasser 3
Wasser 3
15 ml/sek.
20 ml/sek.
15 ml/sek.
15 ml/sek.
20 ml/sek.
OptiVend 2, 3, 4 TS/TL & HS
34
OptiVend Choco, 1 & 2
Abb. 16
01/2006 (rev. 6) V2.0
