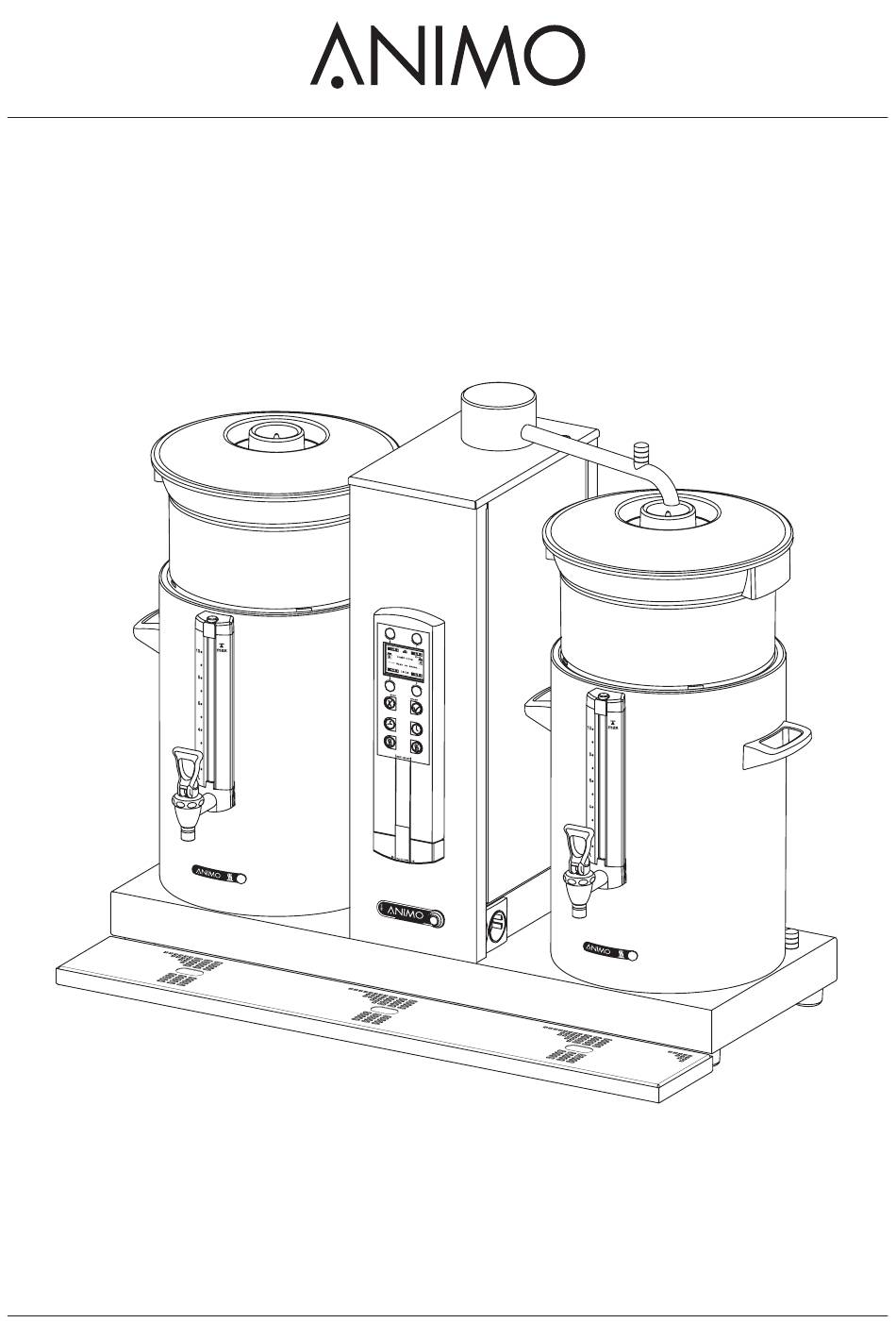

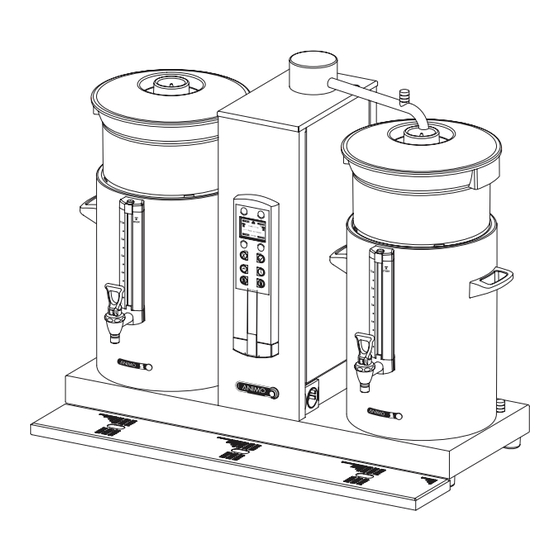

- Seite 1 COMBI-LINE CB 1x 5 CB 2x 5 CB 1x10 CB 2x10 CB 1x20 CB 2x20 gebruiksaanwijzing user manual betriebsanleitung mode d'emploi...
- Seite 2 COMBI-LINE Nederlands English Deutsch français Code nr pIN code/geheimzahl Code nr pIN code/geheimzahl 2015/03 Rev. 3.0...
- Seite 3 COMBI-LINE COMBI-LINE Buffetmodel COMBi-LINE Buffet model COMBi-LINE Buffetmodell STO P STA RT max 2x1 Fig. 1/ Abb. 1 2015/03 Rev. 3.0...
- Seite 4 COMBI-LINE COMBI LINE COMBI LINE Fig. 2/ Abb. 2 Afmetingen / Dimensions / Maße ComBi-line CB 1x5 L CB 1x10 L CB 1x20 L CB 1x5 R CB 1x10 R CB 1x20 R CB 2x5 CB 2x10 CB 2x20 1015 1095 V olt V olt...
- Seite 5 COMBI-LINE Nederlands ............1 English .............. 41 Deutsch ............. 81 Français ............121 Français ............55 2015/03 Rev. 3.0...
- Seite 6 COMBI-LINE 2015/03 Rev. 3.0...
-
Seite 7: Inhaltsverzeichnis
COMBI-LINE INhALTsvERZEIChNIs Vorwort ....................... Einleitung ....................... Sicherheitshinweise und Warnungen vor Gefahren ..........Sicherheitsvorkehrungen ................... Maschinen und Umwelt ..................... ALLGEMEINES ....................... Ein schneller Blick auf die Maschine ............1.1.1 Wichtige Teile ................TECHNISCHE DATEN ....................INSTALLATION ....................... Auspacken ....................Aufstellungsvorbereitung ................Wasseranschluß... -
Seite 8: Vorwort
Fabrikanten vervielfältigt und / oder veröffentlicht werden. Dies gilt ebenfalls für dazugehörende Zeichnungen und / oder Schemas. Animo behält sich das Recht vor, Teile zu jeder Zeit zu verändern, ohne vorhergehende oder direkte Mitteilung an den Abnehmer. Der Inhalt dieser Betriebsanleitung kann ebenfalls ohne vorhergehende Ankündigung geändert werden. -
Seite 9: Einleitung
Reparaturarbeiten können Sie mit Ihrem Händler Kontakt aufnehmen. Notieren Sie vorher die folgenden mit einem # angegebenen Daten der Maschine. Untenstehende Informationen finden Sie auf dem Typenschildchen auf Ihrer Maschine. ANIMO A - Typbeschreibung # ......B - Artikelnummer # ...... -
Seite 10: Sicherheitshinweise Und Warnungen Vor Gefahren
COMBI-LINE sicherheitshinweise und Warnungen vor gefahren Diese Maschine entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Verwendung können Personen - oder Materialschäden entstehen. Bevor die Kaffeemaschine sicher angewendet werden kann, müssen folgende Warnungen und Sicherheitshinweise beachtet werden. Betriebsanleitung Lesen Sie diese Betriebsanleitung aufmerksam durch, bevor Sie die Maschine in Gebrauch nehmen. -
Seite 11: Sicherheitsvorkehrungen
COMBI-LINE sicherheitsvorkehrungen Die Maschine ist mit folgenden Sicherheitsvorrichtungen versehen: Ein-/Ausschalter (Abb. 1-2) Die Maschine wird mit den Hauptschaltern ein- und ausgeschaltet. Die Maschine kann auch nach dem Ausschalten noch unter Strom stehen! Ziehen Sie darum immer den Stecker aus der Steckdose, um die Maschine völlig spannungsfrei zu machen. -
Seite 12: Allgemeines
COMBI-LINE ALLgEMEINEs Die ComBi-line 5 - 20 ist eine professionelle Kaffeemaschine mit Durchlauferhitzer. Die Bedienung des Geräts ist ausgesprochen einfach. Mit Hilfe der übersichtlichen Tastatur mit Grafikdisplay kann der Benutzer aus einer Reihe vorgegebener Brühmengen wählen; zudem kann man hier Informationen über den aktuellen Zustand des Geräts ablesen. -
Seite 13: Technische Daten
COMBI-LINE 2. TEChNIsChE DATEN Modell: CB 5 CB 10 CB 20 Artikelnummer 2 x .. 10600 10640 10680 Artikelnummer 1 x .. L 10605 10645 10685 Artikelnummer 1 x .. R 10610 10650 10690 kapazität kaffeebrühsystem Brühzeit (Wassermenge) ca. 10 Min./5 Liter ca. -
Seite 14: Umgebungsbedingungen
Diese empfohlene Menge kann über das Bedienermenü ganz nach Wunsch eingestellt werden; siehe Kapitel 12.4.8. Verwenden Sie ausschließlich das mitgelieferten Animo-Korbfilterpapier oder Filterpapier gleicher Größe und Qualität. Zur Nachbestellung von Verbrauchsartikeln siehe Kapitel 10. 2015/03 Rev. 3.0... -
Seite 15: Installation
COMBI-LINE INsTALLATION Diese Maschine darf nur von einem dazu befugten Servicemonteur aufgestellt und angeschlossen werden. Hierzu muß folgendes beachtet werden: • Benutzung nur innerhalb des Hauses • Nicht geeignet für Verwendung in feuchten Räumen • Nicht geeignet für Räume mit Explosionsgefahr Auspacken Um Beschädigungen an Ihrer neuen Anschaffung zu verhindern, ist die Maschine sorgfältig verpackt worden. -
Seite 16: Aufstellungsvorbereitung
COMBI-LINE vORsIChT • Es bleibt immer Wasser in Heizsystem zurück; stellen Sie die Maschine darum niemals in einen Raum, in dem die Temperatur unter den Gefrierpunkt sinken kann. Aufstellungsvorbereitung • Stellen Sie die Maschine auf Buffethöhe und auf einen festen flachen Untergrund, der das Gewicht (in gefülltem Zustand) tragen kann. -
Seite 17: Aufstellen Auf Ein Buffet
COMBI-LINE Wenn ein neuer Stecker montiert wird, bitte auf Folgendes achten: Die grün/gelbe Ader ("Erde") muß an die mit dem Buchstaben "E" oder mit dem Symbol ( für "Erde" gekennzeichnete oder grün/gelbe Klemme angeschlossen werden. Die blaue Ader ("Null") muß an die mit dem Buchstaben "N" gekennzeichnete oder schwarze Klemme angeschlossen werden. -
Seite 18: Erste Inbetriebnahme
COMBI-LINE ERsTE INBETRIEBNAhME Bevor ein neues Gerät in Betrieb genommen werden kann, muß erst Kapitel 3-INSTALLATION beachtet werden. Dieses Gerät darf ausschließlich in Kombination mit dem mitgelieferten Kaffeebehälter(s) und Aufsatzfilter(s) verwendet werden. Bei der ersten Inbetriebnahme funktioniert das Gerät mit den standardmäßigen Fabrikeinstellungen. Die verschiedenen Einstellungen können später von dazu ausgebildetem und befugtem personal geändert werden. -
Seite 19: Bedienungsfeld
COMBI-LINE BEDIENuNgsfELD Übersicht steuertasten vORsIChT • Bedienen Sie die Tasten niemals mit einem scharfen Gegenstand. • Halten Sie die Bedienungselemente schmutz- und fettfrei. Auf dem Steuerpult befinden sich eine Reihe von SOFT-Tasten sowie ein Grafikdisplay. Die Selektions-, Start- und Stopptasten haben neben ihren Grundfunktionen auch eine zusätzliche Funktion nach Aktivierung des Bedienermenüs (über eine Geheimzahl). selektionstasten (4x) Display Die Selektionstasten dienen zur... -
Seite 20: Übersicht Displaysymbole
COMBI-LINE Übersicht Displaysymbole schwenkarm in position Der Schwenkarm ist gut über einem Filter positioniert. Wird der Schwenkarm weggedreht, verschwindet das Symbol aus dem Display. Behälter in position Brühmenge (4x) Der Kaffeebehälter mit Bei jeder Wähltaste (4x) wird Filtereinheit ist gut positioniert. eine vorprogrammierte Wird der Behälter entfernt, Brühmenge widergegeben. -
Seite 21: Übersicht Fehlermeldungssymbole
COMBI-LINE Übersicht fehlermeldungssymbole Behälter positionfehler Dieses Symbol erscheint im Display, wenn der Kaffee- schwenkarm positionfehler behälter bei einem Brühvorgang Dieses Symbol erscheint im verschoben wird. Der Pfeil zeigt Display, wenn bei einem an, auf welcher Seite das Brühvorgang der Schwenkarm Problem entstanden ist. -
Seite 22: Täglicher Gebrauch
COMBI-LINE TÄgLIChER gEBRAuCh Dieses Kapitel beschreibt den täglichen Gebrauch des Gerätes durch personal mit eingeschränkter Befugnis. Bei der ersten Inbetriebnahme funktioniert das Gerät mit den Standard-Fabrikeinstellungen. Die verschiedenen Einstellungen können später von dazu ausgebildetem und befugtem personal geändert werden. Einzelheiten siehe Kapitel 11-Bedienermenü. -
Seite 23: Kaffee Brühen
COMBI-LINE kaffee brühen Schalten Sie das Gerät mit dem EIN/AUS- Schalter (Abb. 1-2) mit dem I Stand ein; das Display (Abb. 1-7A) leuchtet auf und es ist ein Piepton zu hören (1x kurz). Daraufhin erscheinen im Display die Standard- Wählmöglichkeiten für die Brühmenge (Abb. 7A). Treffen Sie die Wahl aus einer der vier Brühmengen. -
Seite 24: Teezubereitung
COMBI-LINE 6.1.1 Teezubereitung Bei der Teezubereitung geht man in gleicher Weise vor wie beim Kaffeebrühen. Hierbei verwendet man jedoch anstelle einer Kaffeefiltereinheit einen Teefilter mit Füllrohr (wird nicht mitgeliefert). Legen Sie den Tee, lose oder in Beuteln in den Teefilter, ca. -
Seite 25: Zeituhr Kaffeebrühen Mit Verzögerter Startzeit-Funktion
COMBI-LINE 6.1.2 Zeituhr Kaffeebrühen mit verzögerter Startzeit-Funktion Das Gerät verfügt standard über eine eingebaute Zeituhr. Damit können Sie einen Kaffeebrühvorgang und / oder das Heißwassersystem zu einer von Ihnen gewünschten Uhrzeit starten lassen. Betätigen Sie die Zeituhr-Taste (Abb. 1-5.8). Stellen Sie mit den Selektionstasten links und rechts (Abb. -
Seite 26: Wartung
COMBI-LINE WARTuNg Kapitel 7.1 beschreibt die täglichen Reinigungsarbeiten am Gerät, die nur personal mit eingeschränkter Befugnis vorbehalten sind. Kapitel 7.2 beschreibt die periodischen Entkalkungarbeiten am Gerät, die nur hierfür ausgebildetem, befugtem personal vorbehalten sind. Reinigung WARNuNg • Bleiben Sie während der Wartungsarbeiten bei der Maschine. •... -
Seite 27: Reinigung Wöchentlich
COMBI-LINE 7.1.3 Reinigung wöchentlich Mit dem Gerät wird ein Beutel Kaffeeansatzlösung mitgeliefert. Der Gebrauch ist einfach. Entfernen von Kaffeeansatz im Innenbehälter Füllen Sie den Behälter zur Hälfte mit Warmwasser und lösen Sie darin einen Beutel Kaffeeansatzlösung auf. Lassen Sie die Lösung 15 bis 30 Minuten einwirken und leeren Sie dann den Behälter . -
Seite 28: Reinigung Des Schauglases
COMBI-LINE 7.1.5 Reinigung des Schauglases WARNuNg • Verbrennungsgefahr! Den Behälter entleeren, bevor Sie das Schauglas zur Reinigung herausnehmen. • Behandeln Sie das Schauglas immer mit Vorsicht; nehmen Sie das Glas aus dem Schutz und halten Sie das Glas mit einem Tuch fest, wenn Sie es mit der Bürste reinigen. -
Seite 29: Periodische Entkalkungsarbeiten
COMBI-LINE periodische Entkalkungsarbeiten Dieses Kapitel beschreibt die periodischen Entkalkungarbeiten am Gerät, die nur hierfür ausgebildetem, befugtem personal vorbehalten sind. WARNuNg • Beachten Sie die von der Entkalkungsanzeige (Symbol) angegebenen Entkalkungsintervalle. • Überfällige Wartung am Heizsystem kann zu hohen Reparaturkosten führen und der Garantieanspruch kann verfallen. -
Seite 30: Bestellen Von Verbrauchsartikeln Und Zubehör
COMBI-LINE BEsTELLEN vON vERBRAuChsARTIkELN uND ZuBEhÖR Aus der untenstehenden Liste können Sie die für die Maschine erhältlichen Verbrauchs- und Zubehörartikel entnehmen. Sie können diese Teile über Ihren Händler bestellen, unter Angabe der Daten auf dem Typenschild der Maschine, Beschreibung des Artikels, der Artikelnummer und der Anzahl. verbrauchsartikel und Zubehör Beschreibung Art.Nr. - Seite 31 COMBI-LINE INhALTsvERZEIChNIs BEDIENERMENÜ ....................... 11.1 Menüfunktionen ..................EINSTELLUNGEN SCHRITT FÜR SCHRITT ............12.1 Zähler (Menü 0) ................... 12.2 Entkalken (Menü 1) ..................12.2.1 Durchlaufzähler (Menü 1.0) ............12.2.2 Starten Entkalkungsprogramm Kaffeemaschine (Menü 1.1) ..12.3 Systemeinstellungen (Menü 2) ..............12.3.1 Sprache (Menü...
-
Seite 32: Menüfunktionen
COMBI-LINE BEDIENERMENu Dieses Kapitel beschreibt, wie die verschiedenen Einstellungen von befugtem personal geändert werden können. Um Zugang zum Bedienermenü zu erhalten, beachten Sie folgende Punkte. Im Bedienermenü hat die Tastatur die folgenden Funktionen: Taste Auswahl hoch Taste Auswahl herunter Taste zurück (ohne Änderung) Taste bestätigen (speichern) - Seite 33 COMBI-LINE Wie können Sie mit Hilfe der Bedienerführung im Menü eine bestimmte Funktion aktivieren? Verschieben Sie mit Hilfe der Selektionstasten ‚ den Wahlpfeil auf den gewünschten Menü-Eintrag. Mit der START-Taste aktivieren Sie den gewünschten Menü-Eintrag. Mit der STOP-Taste kehren Sie zurück zum vorherigen Fenster, ohne die eingegebenen Änderungen dabei zu übernehmen.
- Seite 34 COMBI-LINE 12.2 Entkalken (Menü 1) geheimzahl Entkalken dann funktion wählen Daraufhin erscheint im Display eine Übersicht über alle Entkalkungsfunktionen. Oben im Display befindet sich eine Navigationsleiste, in der die gewählte Menü-Funktionsnummer abzulesen ist. Menü Erläuterung Entkalkungselemente: Durchlaufzähler siehe 12.2.1 Starten Entkalkungsprogramm Kaffeemaschine siehe 12.2.2 12.2.1.
-
Seite 35: Vorbereitung
Starten Entkalkungsprogramm Abb. 16 Lösen Sie dann den Inhalt von 2 Beuteln je à 50 Gramm Kaffeemaschine Animo-Entkalker in 2 Liter warmem Wasser auf (60 °C). Die Lösung gut umrühren, damit sich das Pulver vollkommen auflöst. Entfernen Sie einen Aufsatzfilter und stellen sie einen Behälter aus Kunststoff unter den Auslauf des... - Seite 36 COMBI-LINE Display ; 2/5 Filter aufsetzen. Start drücken �������� �������� Das Programm ist jetzt bereit zum dreimaligen Durchspülen des Systems, so dass die Reste der Entkalkerlösung aus dem Heizsystem entfernt werden. Entnehmen Sie den Trichter und verschließen Sie die Entkalkungsöffnung wieder. Entfernen Sie den Behälter aus Kunststoff unter dem Auslauf des Schwenkhahns und stellen Sie den Aufsatzfilter wieder zurück.
- Seite 37 COMBI-LINE 12.3 systemeinstellungen (Menü 2) geheimzahl systemeinstellungen dann funktion wählen Daraufhin erscheint im Display eine Übersicht über alle Systemeinstellungen. Oben im Display befindet sich eine Navigationsleiste, in der die gewählte Menü-Funktionsnummer abzulesen ist. Menü Erläuterung der Systemeinstellungselemente: Sprache siehe 12.3.1 Zeit siehe 12.3.2 Datum...
- Seite 38 COMBI-LINE 12.3.4 Tonsignal (Menü 2.3) Beim Gebrauch gibt das Gerät diverse Tonsignale von sich. Wenn Sie dies als störend empfinden, können Sie das Tonsignal ausschalten. siehe Abb. 19. Wählen Sie die gewünschte Option und bestätigen Sie dies mit der START-Taste 12.4 kaffee-Einstellungen (Menü...
- Seite 39 COMBI-LINE 12.4.1 Wasservolumen (Menü 3.0) AChTuNg • Der Behälter läuft über, wenn eine zu große Menge vorgegeben wird. • Der Hersteller übernimmt keinerlei Haftung für die Folgen einer geänderten Einstellung. Während des Gebrauchs kann sich herausstellen, dass die Kaffeemenge im Behälter nicht den Wünschen entspricht. Dies Wasservolumen ändern Abb.
- Seite 40 COMBI-LINE 12.4.4 Inhalt Kännchen (Menü 3.3) Mit dieser Funktion können Sie den Känncheninhalt ändern. Der Inhalt eines Kännchens ist standardmäßig auf 250 ml eingestellt. Der Einstellbereich liegt zwischen 200 und 2.500 ml (Intervallgröße 1 ml). Wählen Sie den gewünschten Känncheninhalt und bestätigen Sie Ihre Änderung mit der START-Taste oder kehren Sie ohne Änderung mit der STOP-Taste...
- Seite 41 COMBI-LINE Fabrik- Inter- Einstelbereich Kännchen Modell Einstellungen vall = 250 ml CB 5 4-12-16-20 4 - 20 Kännchen 1 Kännchen CB 10 10-20-30-40 8 - 40 Kännchen 1 Kännchen CB 20 20-40-60-80 16-80 Kännchen 1 Kännchen Tabelle 4. Vorwahl-Tasten Einheit Kännchen 12.4.6 Automatisches Einschalten der Behälterheizung (Menü...
- Seite 42 COMBI-LINE Bestätigen Sie Ihre Änderung mit der START-Taste oder kehren Sie ohne Änderung mit der STOP-Taste zurück. • Ist die Härte Ihres Leitungswassers nicht bekannt, dann wenden Sie sich bitte an Ihre örtlichen Wasserwerke. 12.4.8 Kaffeedosierung (Menü 3.10) Beim Wählen einer Brühmenge erscheint im Display eine Kaffee-Dosierempfehlung, der zu entnehmen ist, wieviel (Gramm) Kaffeepulver in die Filtereinheit eindosiert werden muss, um die gewählte Menge Kaffee brühen zu können.
- Seite 43 COMBI-LINE 12.4.9 Intervall (Menü 3.11) Wenn Sie sehr feingemahlenen Kaffee oder sehr weiches Wasser verwenden, wird das Wasser langsamer durch den Kaffeefilter hindurchlaufen. Wenn man nun die Heißwasserzufuhr nach dem ersten Chargenvolumen (nach der Hälfte des Brühvorgangs) für gewisse (einstellbare) Intervalle pausieren lässt, kann man vermeiden, dass der Kaffeefilter überläuft.
- Seite 44 COMBI-LINE 12.4.10 Erstes Chargenvolumen (Menü 3.12) Das erste Chargenvolumen kann erhöht werden, wenn festgestellt wurde, dass der Filter erst später im Prozess überzulaufen droht. Einstellung des ersten Chargenvolumens • Das erste Chargenvolumen wird erst dann aktiv, wenn der Intervall auf 95 % oder geringer eingestellt wird. •...
- Seite 45 COMBI-LINE 12.5 Defaults laden (Menü 4) Mit dieser Funktion können Sie alle geänderten Einstellungen, außer der Spracheinstellung, auf die jeweiligen Fabrikwerte zurückstellen. Achtung: alle Einstellungen, die Sie im Bedienermenü angepasst haben, gehen damit verloren! Aktivieren Sie Default laden mit der START-Taste oder kehren Sie ohne Änderung mit der STOP-Taste zurück.
-
Seite 46: Beseitigen Von Störungen
COMBI-LINE BEsEITIgEN vON sTÖRuNgEN WARNuNg • Lassen Sie alle Reparaturen am elektrischen System von einem dazu ausgebildeten, befugten Service-Techniker durchführen. Falls Ihre Maschine nicht (angemessen) funktioniert, können Sie untenstehende Störungsliste zu Rate ziehen, um beurteilen zu können, ob Sie das Problem selbst lösen können. Ist dies nicht der Fall, nehmen Sie mit Ihrem Händler Kontakt auf. - Seite 47 Animo B.v. Dr. A. f. philipsweg 47 p.O. Box 71 9400 AB Assen The Netherlands Tel: +31 (0) 592 376376 fax: +31 (0) 592 341751 E-mail: info@animo.nl www.animo.eu 2015/02 Rev. 3.0 09864...
