5.1 Übersicht Elektronik
WARNUNG
Vermeiden Sie bei Reparatur- oder
Wartungsarbeiten elektrostatische Entladungen an
der Steuerung.
•
Hauptsteuerung PP34a
•
Speisung 230 V AC: 24 V 65 W 5.1.2
•
Interface PP42
•
Anzeige
5.1.1 Hauptsteuerung

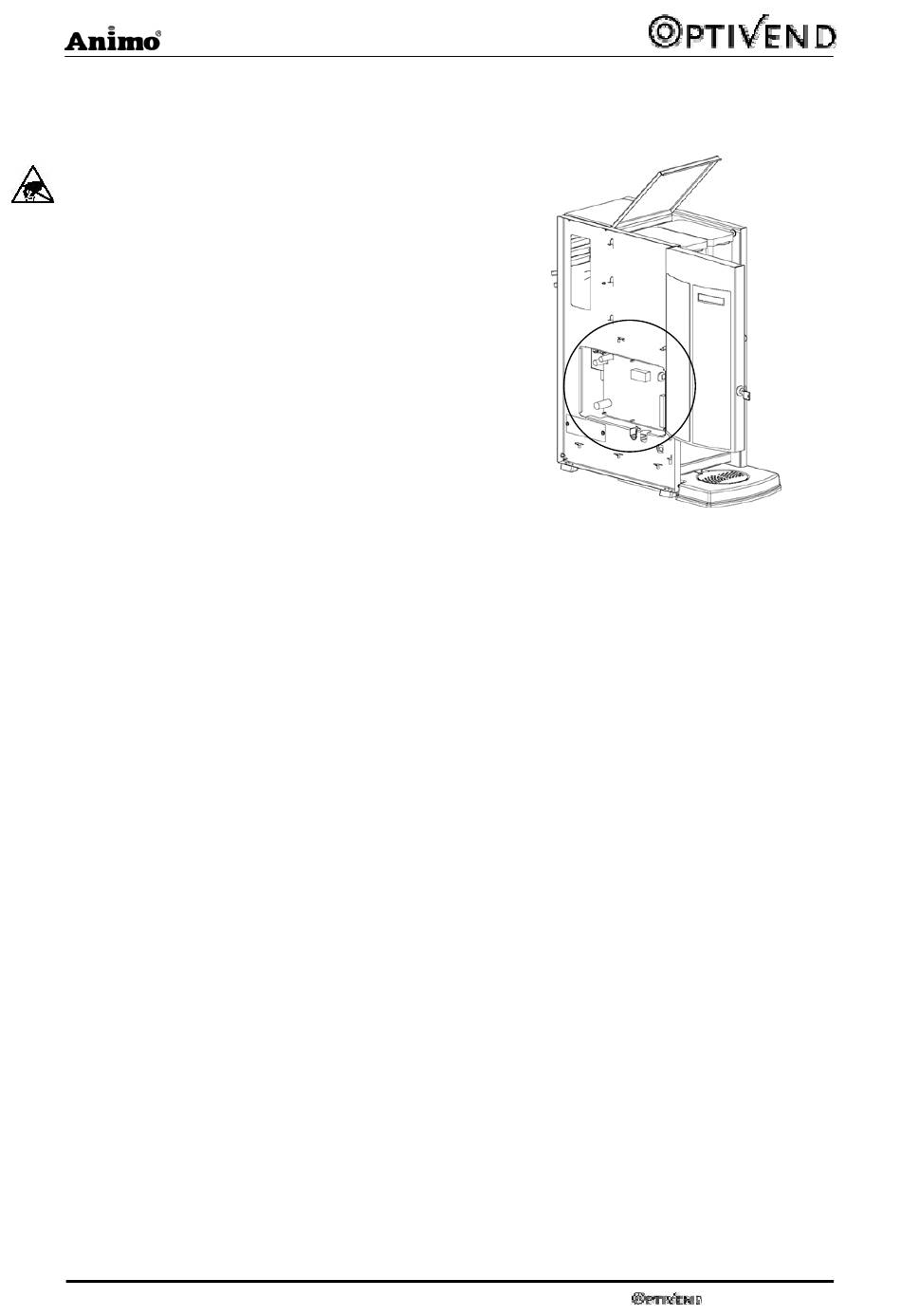

Die Steuerung PP34a (Abb. 11) ist die
Hauptsteuerung des Geräts. Die Steuerung ist
erreichbar, indem die linke Seitenwand demontiert
wird. Auf der Steuerung befinden sich die folgenden
wichtigen Teile (Abb. 12):
•
Austauschbarer Eprom; hierin befindet sich
das Steuerprogramm des Geräts.
•
Sicherung (315 mA T), zur Sicherung der
Speisung der Steuerung.
•
Sicherung (4 A T), wird nicht verwendet.
•
Batterie, zum Erhalt der persönlichen und
Modelleinstellungen und der Uhrenfunktion,
wenn das Gerät keine Stromzufuhr hat.
01/2007 (rev. 6) V2.0
5.1.1
5.1.3
31
Abb. 11
