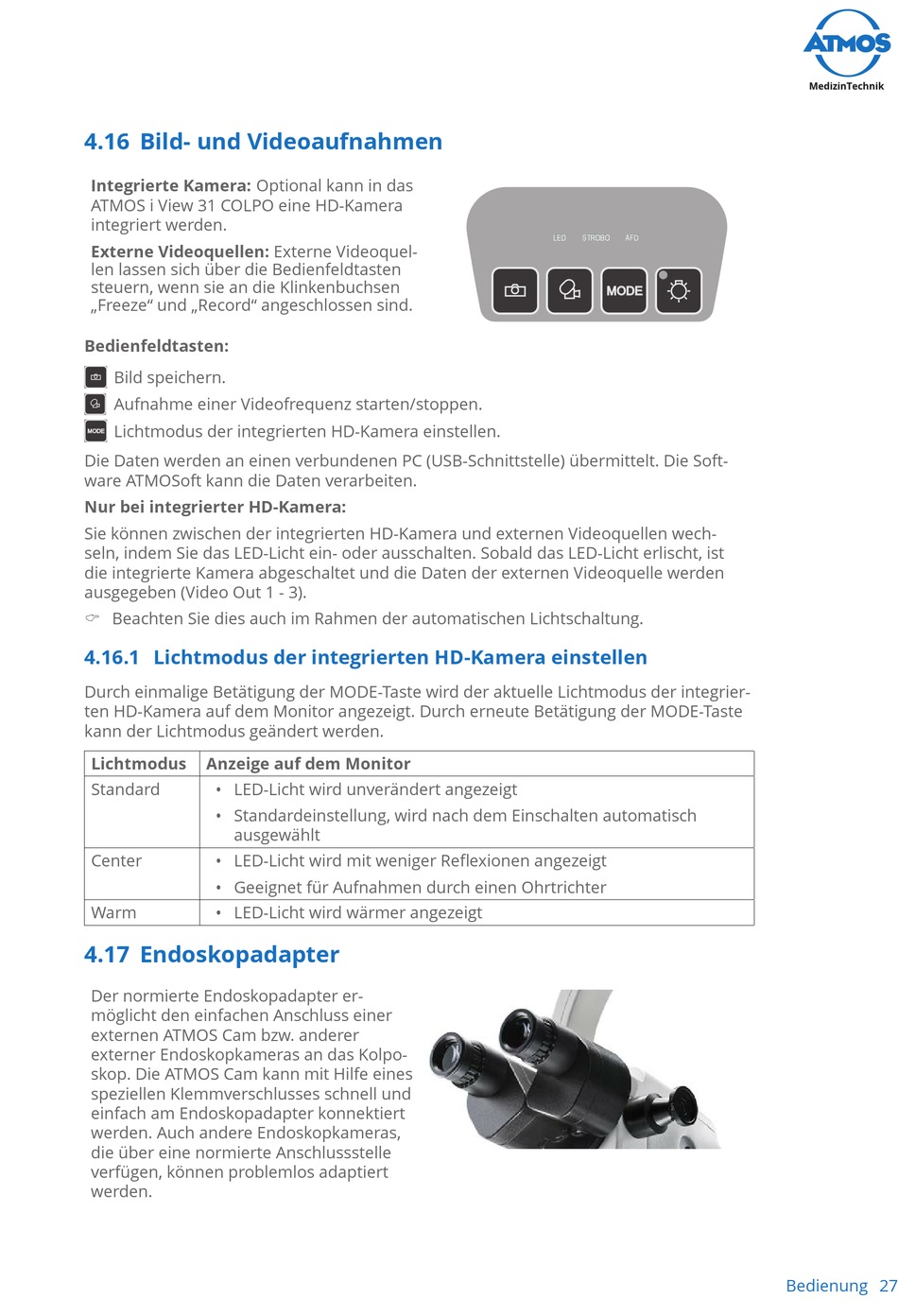

4.16 Bild- und Videoaufnahmen
Integrierte Kamera: Optional kann in das
ATMOS i View 31 COLPO eine HD-Kamera
integriert werden.
Externe Videoquellen: Externe Videoquel-
len lassen sich über die Bedienfeldtasten
steuern, wenn sie an die Klinkenbuchsen
„Freeze" und „Record" angeschlossen sind.
Bedienfeldtasten:
Bild speichern.
Aufnahme einer Videofrequenz starten/stoppen.
Lichtmodus der integrierten HD-Kamera einstellen.
Die Daten werden an einen verbundenen PC (USB-Schnittstelle) übermittelt. Die Soft-
ware ATMOSoft kann die Daten verarbeiten.
Nur bei integrierter HD-Kamera:
Sie können zwischen der integrierten HD-Kamera und externen Videoquellen wech-
seln, indem Sie das LED-Licht ein- oder ausschalten. Sobald das LED-Licht erlischt, ist
die integrierte Kamera abgeschaltet und die Daten der externen Videoquelle werden
ausgegeben (Video Out 1 - 3).
Beachten Sie dies auch im Rahmen der automatischen Lichtschaltung.
4.16.1 Lichtmodus der integrierten HD-Kamera einstellen
Durch einmalige Betätigung der MODE-Taste wird der aktuelle Lichtmodus der integrier-
ten HD-Kamera auf dem Monitor angezeigt. Durch erneute Betätigung der MODE-Taste
kann der Lichtmodus geändert werden.
Lichtmodus
Anzeige auf dem Monitor
Standard
• LED-Licht wird unverändert angezeigt
• Standardeinstellung, wird nach dem Einschalten automatisch
ausgewählt
Center
• LED-Licht wird mit weniger Reflexionen angezeigt
• Geeignet für Aufnahmen durch einen Ohrtrichter
Warm
• LED-Licht wird wärmer angezeigt
4.17 Endoskopadapter
Der normierte Endoskopadapter er-
möglicht den einfachen Anschluss einer
externen ATMOS Cam bzw. anderer
externer Endoskopkameras an das Kolpo-
skop. Die ATMOS Cam kann mit Hilfe eines
speziellen Klemmverschlusses schnell und
einfach am Endoskopadapter konnektiert
werden. Auch andere Endoskopkameras,
die über eine normierte Anschlussstelle
verfügen, können problemlos adaptiert
werden.
Zust.
Änderung
Datum
Name
(index)
(revision)
(date)
(name)
LED
STROBO
AFD
LED
STROBO
AFD
M M O O D D E E
Alle Maße in mm
Maßstab (scale)
all dimensions in mm
Allgemeintoleranzen /
Werkstoff (material)
General tolerances
DIN ISO 2768 - mK
-
über 30 mm ±0,3
Name
Datum
Benennung (designation)
Tasterfolie
Erstellt
27.03.3013 C.Reinhardt
Bearb.
Gepr.
Zeichnungs /
ATMOS Medizin T echnik GmbH & Co. KG
Ludwig - Kegel - Str. 12, 14-16, 18
Artikel-Nr.
79853 Lenzkirch / Germany
(part no.)
Tel: +49 7653 689 -0
Fax: +49 7653 689 -190
atmos@atmosmed.de
Ers.f.:
MedizinTechnik
www.atmosmed.de
1:1
Konstr. - Nr:Mikolp-200-001.
060.0621.0
Ers.d. :
Bedienung
-
Blatt
(sheet)
1
