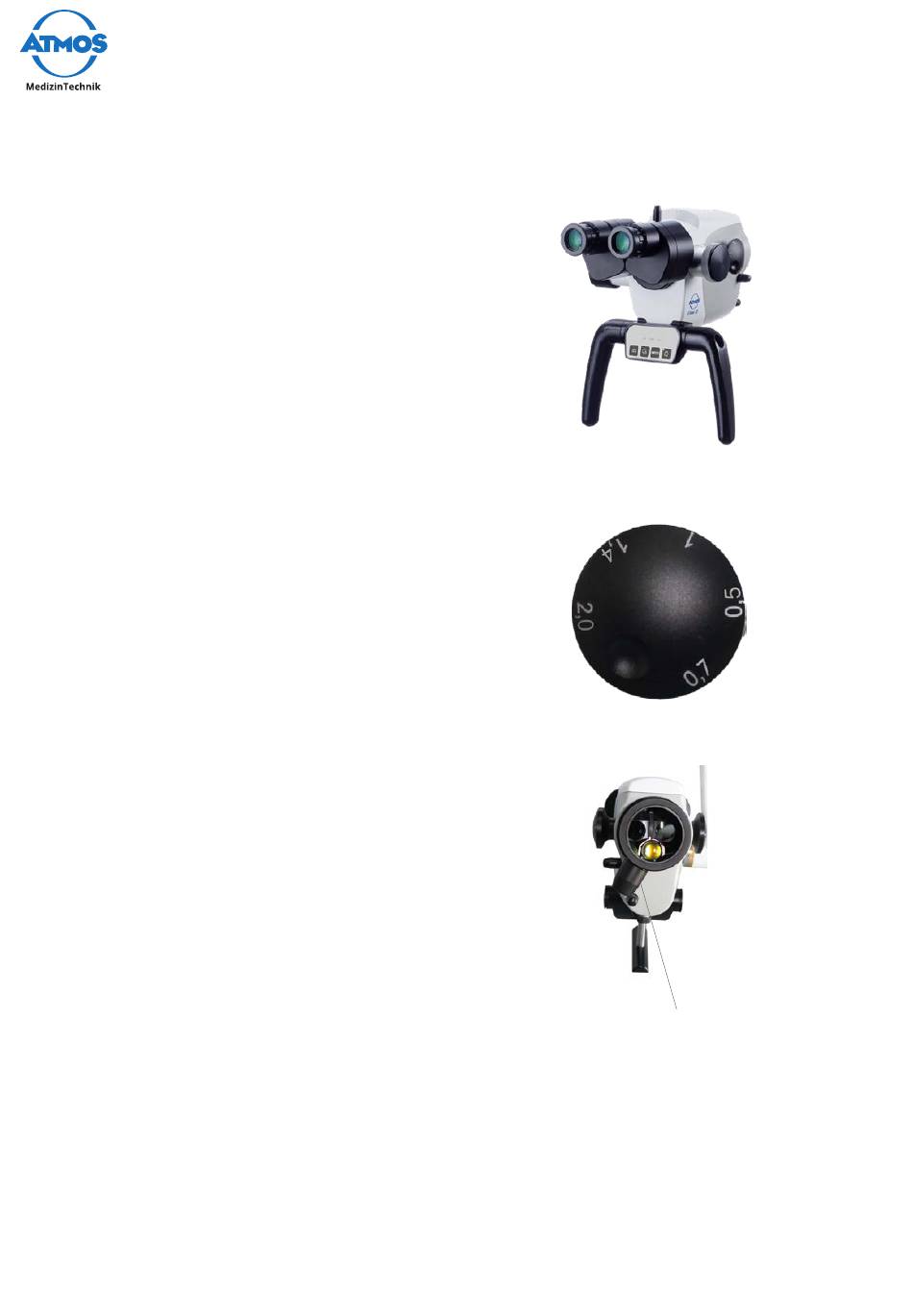

4.9 Einstellen des 5-fach Vergrößerungswechslers
Der 5-fach Vergrößerungswechsler von
ATMOS ermöglicht einen freien Vergröße-
rungswechsel von 0,5x bis 2,0x.
• An einem der beidseitig angebrachten
• Darauf achten, dass die gewählte
• Vergrößerungsstufen 2,0 – 1,4 – 1,0 –
• Die aktiv eingestellte Vergrößerungs-
4.10 Fokussieren
• An der Vergrößerungseinheit die
• Das Kolposkop dem Objekt annähern,
• Bei einem anschließenden Wechsel
4.10.1 Feinfokussierung
Die optionale Feinfokussierung erlaubt ein
feinfühliges und präzises Fokussieren in
Bereichen von 17 mm. Die Feinfokussie-
rung ist notwendig, um bei hohen Vergrö-
ßerungen genau fokussieren zu können.
• Das entsprechende Objektiv mit Fein-
• Die Fokussierung wie zuvor beschrie-
• Schärfe durch seitlich am Objektiv
4.11 Wechseln des Binokulartubus
Die Tubusbrennweite von 160 mm ermöglicht eine beidäugige und damit komfortab-
lere und ermüdungsfreiere Beobachtung des Objektes. Mit einer besonders großen
Austrittspupille und einer erhöhten Stereobasis von 24 mm wird das Arbeiten erheblich
erleichtert.
24 Bedienung
Drehknöpfen die gewünschte Vergrö-
ßerung einstellen.
Vergrößerungsstufe hörbar in der
entsprechenden Nut einrastet.
0,7 – 0,5 sind frei einstellbar.
stufe weist in Richtung der Okulare.
höchste Vergrößerung (2,0) einstellen.
bis das Bild scharf ist.
der Vergrößerungsstufe behält das
Bild den zuvor eingestellten Schärfe-
grad.
fokussierung durch das bereits mon-
tierte Objektiv austauschen (einfaches
Ab- und wieder Anschrauben durch
das Gewinde am Kolposkopkopf und
mit Zwischenschraubring kontern).
ben durchführen.
angebrachtes Verstellrad regulieren.
Feinfokussierung
