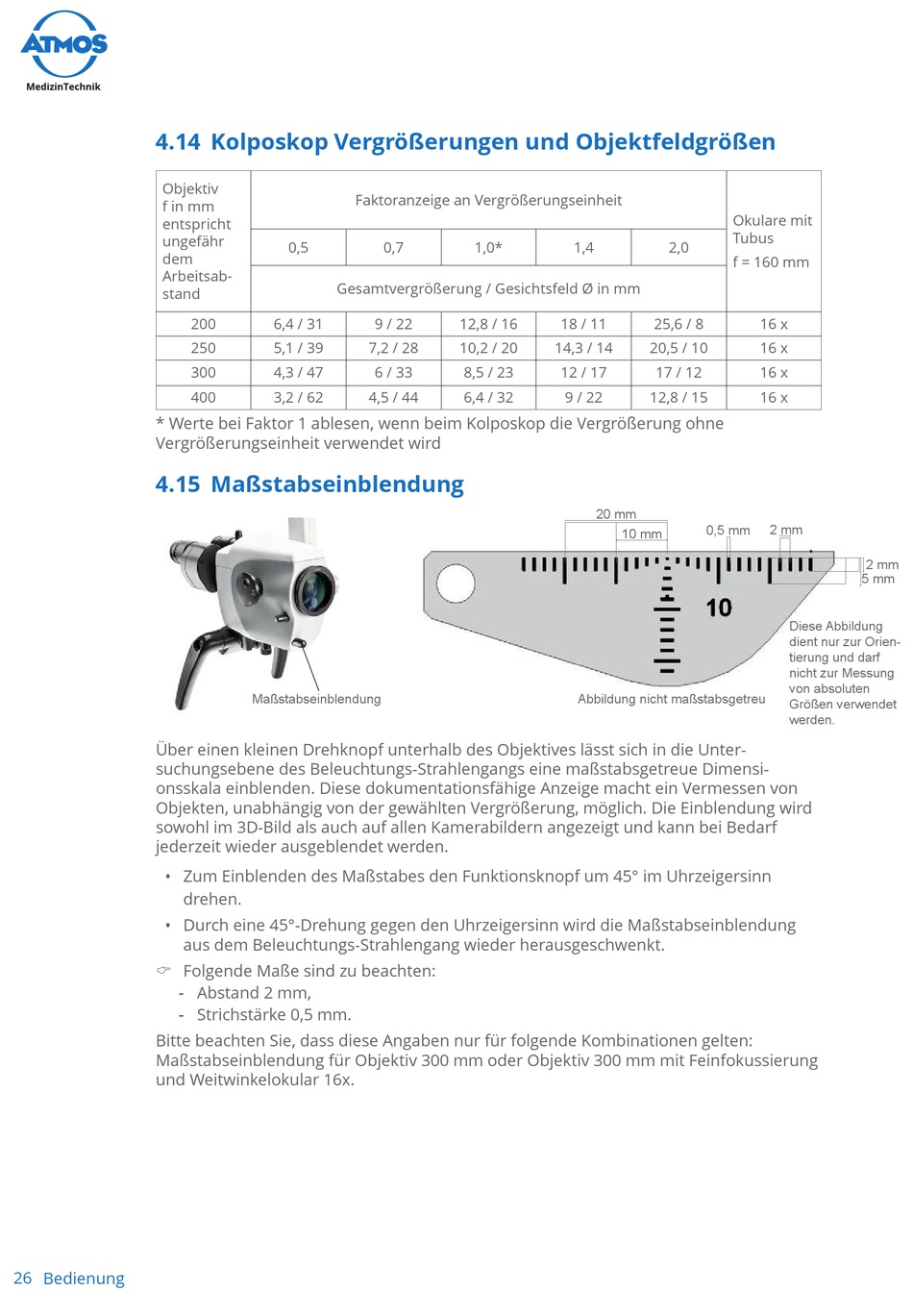

4.14 Kolposkop Vergrößerungen und Objektfeldgrößen
Objektiv
f in mm
entspricht
ungefähr
dem
Arbeitsab-
stand
* Werte bei Faktor 1 ablesen, wenn beim Kolposkop die Vergrößerung ohne
Vergrößerungseinheit verwendet wird
4.15 Maßstabseinblendung
Über einen kleinen Drehknopf unterhalb des Objektives lässt sich in die Unter-
suchungsebene des Beleuchtungs-Strahlengangs eine maßstabsgetreue Dimensi-
onsskala einblenden. Diese dokumentationsfähige Anzeige macht ein Vermessen von
Objekten, unabhängig von der gewählten Vergrößerung, möglich. Die Einblendung wird
sowohl im 3D-Bild als auch auf allen Kamerabildern angezeigt und kann bei Bedarf
jederzeit wieder ausgeblendet werden.
• Zum Einblenden des Maßstabes den Funktionsknopf um 45° im Uhrzeigersinn
drehen.
• Durch eine 45°-Drehung gegen den Uhrzeigersinn wird die Maßstabseinblendung
aus dem Beleuchtungs-Strahlengang wieder herausgeschwenkt.
Folgende Maße sind zu beachten:
- Abstand 2 mm,
- Strichstärke 0,5 mm.
Bitte beachten Sie, dass diese Angaben nur für folgende Kombinationen gelten:
Maßstabseinblendung für Objektiv 300 mm oder Objektiv 300 mm mit Feinfokussierung
und Weitwinkelokular 16x.
26 Bedienung
Faktoranzeige an Vergrößerungseinheit
0,5
Gesamtvergrößerung / Gesichtsfeld Ø in mm
200
6,4 / 31
250
5,1 / 39
300
4,3 / 47
400
3,2 / 62
Maßstabseinblendung
0,7
1,0*
9 / 22
12,8 / 16
7,2 / 28
10,2 / 20
6 / 33
8,5 / 23
4,5 / 44
6,4 / 32
1,4
2,0
18 / 11
25,6 / 8
14,3 / 14
20,5 / 10
12 / 17
17 / 12
9 / 22
12,8 / 15
20 mm
0,5 mm
10 mm
Abbildung nicht maßstabsgetreu
Okulare mit
Tubus
f = 160 mm
16 x
16 x
16 x
16 x
2 mm
2 mm
5 mm
Diese Abbildung
dient nur zur Orien-
tierung und darf
nicht zur Messung
von absoluten
Größen verwendet
werden.
