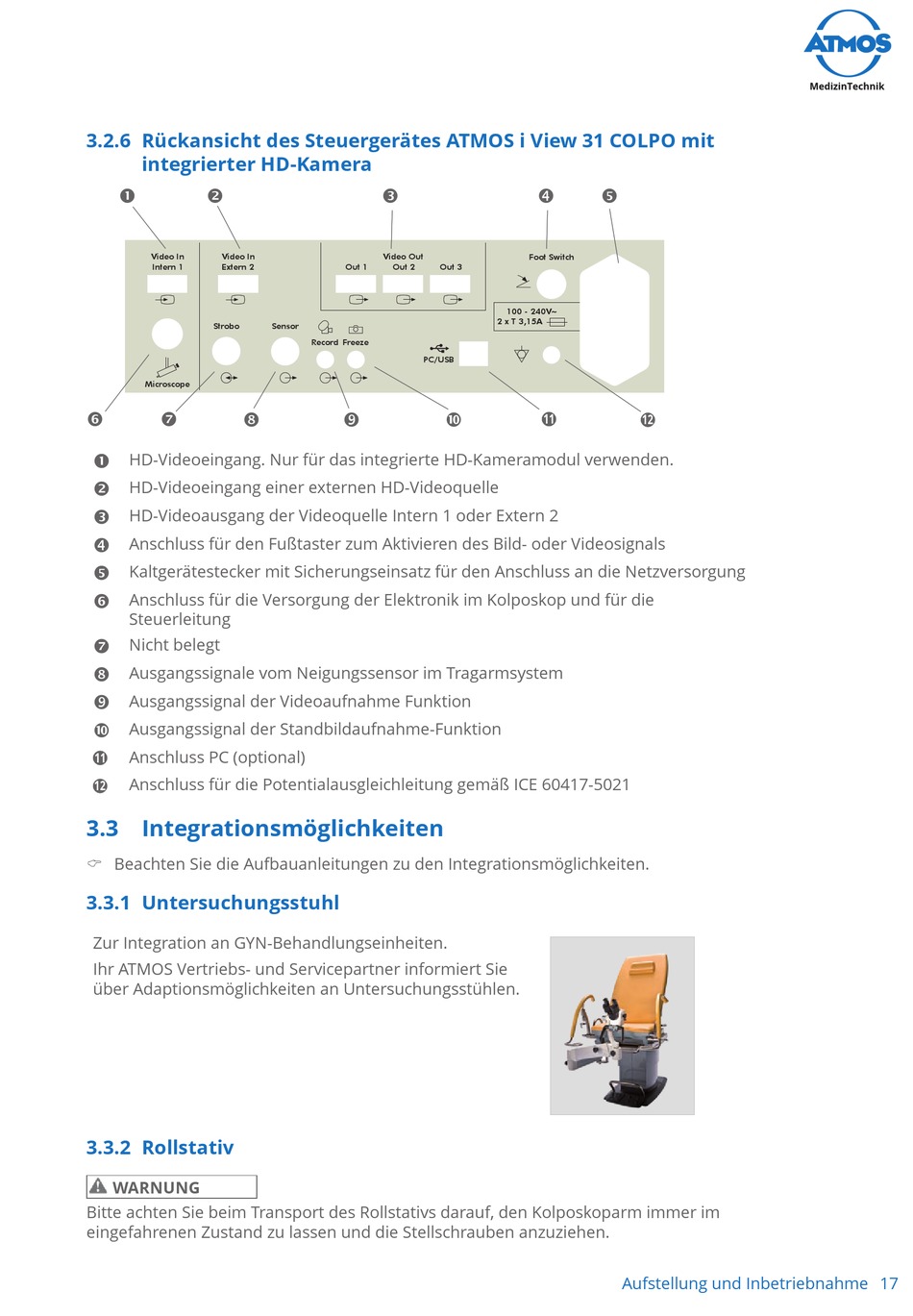

3.2.6 Rückansicht des Steuergerätes ATMOS i View 31 COLPO mit
integrierter HD-Kamera
Video In
Video In
Intern 1
Extern 2
Strobo
Microscope
HD-Videoeingang. Nur für das integrierte HD-Kameramodul verwenden.
HD-Videoeingang einer externen HD-Videoquelle
HD-Videoausgang der Videoquelle Intern 1 oder Extern 2
Anschluss für den Fußtaster zum Aktivieren des Bild- oder Videosignals
Kaltgerätestecker mit Sicherungseinsatz für den Anschluss an die Netzversorgung
Anschluss für die Versorgung der Elektronik im Kolposkop und für die
Steuerleitung
Nicht belegt
Ausgangssignale vom Neigungssensor im Tragarmsystem
Ausgangssignal der Videoaufnahme Funktion
Ausgangssignal der Standbildaufnahme-Funktion
Anschluss PC (optional)
11
Anschluss für die Potentialausgleichleitung gemäß ICE 60417-5021
12
3.3 Integrationsmöglichkeiten
Beachten Sie die Aufbauanleitungen zu den Integrationsmöglichkeiten.
3.3.1 Untersuchungsstuhl
Zur Integration an GYN-Behandlungseinheiten.
Ihr ATMOS Vertriebs- und Servicepartner informiert Sie
über Adaptionsmöglichkeiten an Untersuchungsstühlen.
3.3.2 Rollstativ
WARNUNG
Bitte achten Sie beim Transport des Rollstativs darauf, den Kolposkoparm immer im
eingefahrenen Zustand zu lassen und die Stellschrauben anzuziehen.
Video Out
Out 1
Out 2
Out 3
Sensor
Record Freeze
PC/USB
Foot Switch
100 - 240V~
2 x T 3,15A
11
12
Aufstellung und Inbetriebnahme
17
