Теплообменник MTG (в охладителе с 2 теплообменниками)
может использоваться только с перистальтическим насо-
сом.
4.3 Электрические подключения
Эксплуатирующая фирма должна установить внешнее раз-
делительное устройство с хорошо прослеживаемым при-
своением данному прибору.
Такое разделительное устройство
• должно находиться вблизи прибора,
• должно иметь удобный доступ для пользователя,
• должно соответствовать IEC 60947-1 и IEC 60947-3,
• должно разделять все токопроводящие линии подклю-
чения питания и статусного выхода и
• не должно встраиваться в сетевую линию.
ПРЕДУПРЕЖДЕНИЕ
Опасное напряжение
Электрическое подключение разрешается проводить
только обученным специалистам.
ОСТОРОЖНО
Неправильное напряжение сети
Неправильное напряжение сети может разрушить прибор.
При подключении следите за правильным напряжением
сети в соотв. с типовой табличкой.
ПРЕДУПРЕЖДЕНИЕ
Высокое напряжение
Повреждение оборудования при проверке изоляции
Не проводить контроль электрической прочности с высо-
ким напряжением на всем приборе!
Проверка электрической прочности
Прибор оснащен защитными устройствами электромагнит-
ной совместимости. Необходимый контроль проводится на
заводе (контрольное напряжение в зависимости от серти-
фиката 2,1 кВ или 2,55 кВ DC).
Если Вы хотите сами проверить электрическую прочность,
проводите контроль на всем приборе. Проверяйте прибор
только с указанными значениями и постоянным напряже-
нием. При контроле электрической прочности с перемен-
ным напряжением повреждаются электронные детали. Ре-
комендуемое напряжение 2,1 кВ DC, 2 с. Перед тестирова-
нием отключите все линии питания от устройства. Напря-
жение может подаваться напрямую через питание от сети.
Подключение через штекер
Для подачи напряжения и выхода сигнала прибор оснащен
соответствующими штекерами согласно EN 175301-803. При
правильном подключении линии они установлены с одно-
значным обозначением. Просим следить за тем, чтобы
штекеры после подключения линий были снова собраны
соответствующим образом. Далее указаны расположения
выводов, при этом их номера соответствуют номерам ште-
керов.
BX440017 ◦ 03/2024
Поперечное сечение проводки должно соответствовать
номинальной силе тока. Используйте макс. одно попе-
перечное сечение проводки 1,5 мм
беля 8-10 мм (0,31 – 0,39 дюймов).
Для подключения аналогового выхода или цифрового ин-
терфейса необходимо обеспечить экранированные сиг-
нальные линии.

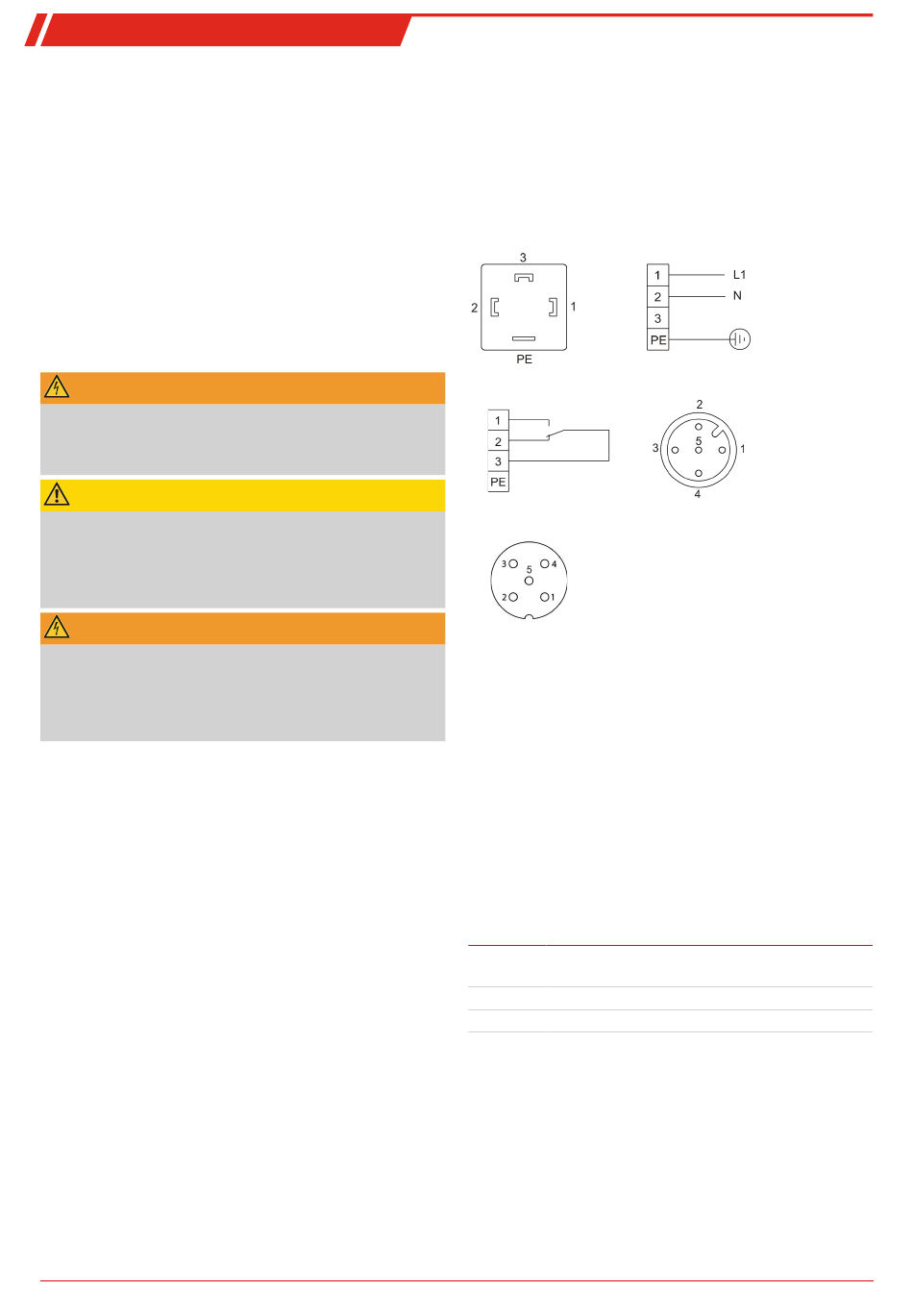

Нумерация штекеров
Сигнальный контакт S2
Цифровой выход S4
1 - Не загружено
2 - RS485 A
3 - GND/Common
4 - RS485 B
5 - Экранирование
Клеммная зона имеет диаметр 8 - 10 мм (0,31 – 0,39
дюймов).
4.4 Выходы сигнала
Прибор оснащен различными статусными сигналами.
Макс. разрывная мощность выходов сигнала составляет
250 В AC/150 В DC, 2 A, 50 ВA.
Предупреждающий сигнал выдается через сигнальный
контакт / выход статуса (S2) при нарушении заданных гра-
ниц температуры охладителя. При этом не сообщается,
был ли вызван сигнал повышенной или пониженной темпе-
ратурой.
На передней панели расположены 3 светодиода:
Цвет
Название Функция
Красный
S2
Нарушение заданных границ тем-
пературы, сбой прибора
Желтый
S1
---
Зеленый
OP
Нормальный режим работы
Светодиоды OP и S2 сигнализируют о состоянии прибора
аналогично сигнальному контакту S2.
При наличии функции «Сигнал температуры» прибор осна-
щен сигналом фактической температуры на аналоговом
выходе охладителя.
При опциональной установке датчика влажности преду-
преждающий сигнал дополнительно выдается через сиг-
нальный контакт / выход статуса (S2) при содержании вла-
ги в подготавливаемом анализируемом газе или при раз-
2
(AWG 16) и диаметр ка-
Сетевое подключение S1
115/230 В (24 В DC)
(+24 В)
(-24 В)
Аналоговый выход S3
1 - не загружено
2 - не загружено
3 - GND
4 - 4-20 мA out
5 - экранирование
