Herunterladen
Teilen
Diese Seite drucken
  1. Anleitungen
  2. Marken
  3. Bühler technologies Anleitungen
  4. Kühler
  5. EGK 1SD
  6. Kurzanleitung

Bühler technologies EGK 1SD Kurzanleitung

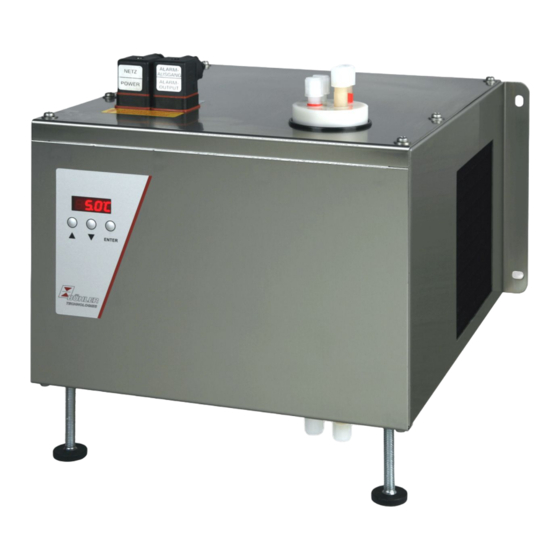

Kompressor messgaskühler
Vorschau ausblenden Andere Handbücher für EGK 1SD:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Analysentechnik
EGK 1SD
Kurzanleitung Kompressor Messgaskühler deutsch.......................................................................................................................................
2
Brief Instructions Compressor sample gas cooler english .............................................................................................................................
8
Notice de montage Refroidisseur de gaz de mesure de compresseur français.......................................................................................
13
Guía rápida Compresor-Refrigerador de gases de muestreo español .......................................................................................................
19
快速使用指南 压缩型样气冷凝器 chinese (simplified).........................................................
25
30
Краткое руководство Компрессор-охладитель анализируемого газа русский................................................................................
Dok-No.: BX450007 ◦ Version: 04/2023 ◦ Ref.: 998BX450007

Werbung

loading

Verwandte Anleitungen für Bühler technologies EGK 1SD

Inhaltszusammenfassung für Bühler technologies EGK 1SD

  • Seite 1 Analysentechnik EGK 1SD Kurzanleitung Kompressor Messgaskühler deutsch............................Brief Instructions Compressor sample gas cooler english ..........................Notice de montage Refroidisseur de gaz de mesure de compresseur français..................Guía rápida Compresor-Refrigerador de gases de muestreo español ....................... 快速使用指南 压缩型样气冷凝器 chinese (simplified)............Краткое руководство Компрессор-охладитель анализируемого газа русский................
  • Seite 2 EGK 1SD • bei der Entsorgung die gesetzlichen Regelungen beachtet 1 Einleitung werden, Diese Kurzanleitung unterstützt Sie bei der Inbetriebnahme • gültige nationale Installationsvorschriften eingehalten des Gerätes. Beachten Sie die Sicherheitshinweise, andernfalls werden. können Gesundheits- oder Sachschäden auftreten. Lesen Sie...
  • Seite 3 EGK 1SD Es ist darauf zu achten, dass die zulässige Umgebungstempe- 4.2.1 Anschluss Wärmetauscher ratur eingehalten wird. Die Konvektion des Kühlers darf nicht Die Gaseingänge sind rot markiert. behindert werden. An den Lüftungsöffnungen muss ausrei- Bei Wärmetauschern aus Glas ist bei dem Anschluss der Gas- chend Platz zum nächsten Hindernis sein.
  • Seite 4 EGK 1SD 5 Betrieb und Bedienung WARNUNG HINWEIS Hohe Spannung Das Gerät darf nicht außerhalb seiner Spezifikation betrieben Beschädigung des Gerätes bei Durchführung der Isolations- werden! prüfung Nach dem Einschalten des Kühlers sehen Sie die Anzeige der Führen Sie keine Prüfung der Spannungsfestigkeit mit Hoch- Blocktemperatur.
  • Seite 5 EGK 1SD 5.1.1 Übersicht Menüführung Anzeige der Temperatur und des Betriebszustandes ____ Anzeige ____ Angezeigt wird die Kühlertemperatur in 0,5°C/0.75 °F Schritten. Durch Betätigen der Enter Taste gelangt man aktuelle Temperatur ins Hauptmenü. Die Temperatur kann wahlweise in Celsius oder in Fahrenheit dargestellt werden.
  • Seite 6 EGK 1SD 7.1 Fehlersuche und Beseitigung Sicherung löst • Erhöhte Strom- • PTC des Kompres- aufnahme des sors nicht genug Problem / Mögliche Ursache Abhilfe Kompressors, abgekühlt. 5 Minu- Störung durch fehler- ten warten und er- haften Kom- neut versuchen.
  • Seite 7 EGK 1SD Für die Rücksendung von Elektro- und Elektronikaltgeräten nutzen Sie bitte die folgende Adresse: Bühler Technologies GmbH WEEE Harkortstr. 29 40880 Ratingen Deutschland Bitte beachten Sie auch die Regeln des Datenschutzes und dass Sie selbst dafür verantwortlich sind, dass sich keine per- sonenbezogenen Daten auf den von Ihnen zurückgegebenen...
  • Seite 8 EGK 1SD 1 Introduction DANGER This quick guide will assist you in starting up the unit. Follow Electrical voltage the safety notices or injury to health or property damage may Electrocution hazard. occur. Carefully read the original operating instructions in- cluding information on maintenance and troubleshooting a) Disconnect the device from power supply.
  • Seite 9 EGK 1SD 4.2 Installation Run the gas supply to the cooler with a downward slope. The gas inputs are marked in red and additionally labelled "IN". If a large amount of condensate accumulates, we recommend using a condensate trap with automatic condensate drain.
  • Seite 10 EGK 1SD Insulation test 5.1 Use of menu functions The device is equipped with extensive EMC protection. If insu- Overview of the operational principal: lation tests are carried out the electronic filter devices will be damaged. All necessary tests have been carried out for all con-...
  • Seite 11 EGK 1SD 5.1.1 Overview of the menu items Display of current temperature and operating state ____ Display ____ Displayed is the block temperature with a resolution of 0,5°C/0.75 °F. By pressing the Enter button brings the Current temperature display to the Main Menu. The unit of temperature is adjustable in the menu Global Settings (Celsius or Fahrenheit).
  • Seite 12 EGK 1SD Error Messages in the Display 7.1 Troubleshooting The display alternates between the temperature and error Problem / Mal- Possible cause Action message, function No display • Mains voltage in- • Connect to Problem / Malfunc- Possible cause Action terrupted mains;...
  • Seite 13 EGK 1SD • les réglementations légales pour la mise au rebut sont 1 Introduction respectées, Ce court mode d'emploi vous assiste lors de la mise en service • les prescriptions d'installation nationales en vigueur sont de l'appareil. Veuillez respecter les instructions de sécurité...
  • Seite 14 EGK 1SD Pompe péristaltique (en option) 4 Assemblage et raccordement En cas d'utilisation d'une pompe péristaltique, celle-ci peut 4.1 Exigences quant au lieu d'installation être également montée à une certaine distance du refroidis- L'appareil est destiné à être utilisé dans des lieux fermés dans seur.
  • Seite 15 EGK 1SD La ligne de secteur doit être sécurisée avec 10 A. La zone de ATTENTION serrage a un diamètre de 8-10 mm. Tension erronée du réseau 5 Fonctionnement et commande Une tension de réseau erronée peut détruire l'appareil. INDICATION Lors du raccordement, faire attention à...
  • Seite 16 EGK 1SD 5.1.1 Vue d'ensemble menu Affichage de température et d'état de fonctionnement ____ Affichage ____ La température du refroidisseur est indiquée par pas de 0,5 °C/0,75 °F. On accède au menu principal en actionnant la Température actuelle touche Enter. La température peut être indiquée au choix en degrés Celsius ou Fahrenheit.
  • Seite 17 EGK 1SD 7.1 Recherche de panne et résolution Le fusible se dé- • Consommation • PTC du compres- clenche de courant du seur pas assez re- Problème / Dé- Cause possible Assistance compresseur éle- froidi. Attendre 5 faillance vée, pour cause minutes et rées-...
  • Seite 18 EGK 1SD Pour le retour d'appareils électriques et électroniques usagés, veuillez utiliser l'adresse suivante : Bühler Technologies GmbH WEEE Harkortstr. 29 40880 Ratingen Allemagne Tenez compte des règles en matière de protection de données et du fait que vous êtes responsable de l'absence de toute donnée personnelle sur les anciens appareils rapportés par...
  • Seite 19 EGK 1SD • Se tengan en cuenta las regulaciones vigentes respecto a 1 Introducción la eliminación de residuos. Esta guía rápida le ayudará a poner en funcionamiento el dis- • se cumplan las normativas nacionales de instalación. positivo. Tenga siempre en cuenta las instrucciones de seguri- dad, ya que en caso contrario podrían producirse daños perso-...
  • Seite 20 EGK 1SD Instale el dispositivo de tal modo que debajo del refrigerador INDICACIÓN quede espacio suficiente para la eliminación del líquido de ¡Mediante la utilización de bombas peristálticas CPsingle / condensación. En la parte superior debe haber espacio para la CPdouble se limita la presión de servicio máxima permitida...
  • Seite 21 EGK 1SD 5 Uso y funcionamiento ADVERTENCIA INDICACIÓN Alta tensión ¡No se puede utilizar el dispositivo fuera de sus especificacio- Daño del aparato al llevar a cabo la revisión de aislamiento nes! ¡No realice revisiones de la rigidez dieléctriva con alta tensión...
  • Seite 22 EGK 1SD 5.1.1 Resumen de la guía del menú Pantalla indicadora de temperatura y estado de operación ____ ____ Pantalla Se muestra la temperatura absoluta del refrigerador en pasos de 0,5 ºC/0.75 °F. Pulsando la tecla «Enter» se accede al Temperatura actual menú...
  • Seite 23 EGK 1SD 7.1 Búsqueda y eliminación de fallos El fusible se dis- • Aumento del con- • PTC del compre- para sumo de corrien- sor no enfriado lo Problema / Posible causa Ayuda te en el compre- suficiente. Espe- Avería...
  • Seite 24 EGK 1SD Utilice la siguiente dirección para devolver equipos eléctricos y electrónicos usados: Bühler Technologies GmbH WEEE Harkortstr. 29 40880 Ratingen Alemania Tenga en cuenta también las reglas de protección de datos y su responsabilidad de garantizar que no haya datos persona- les en los dispositivos usados que devuelva.
  • Seite 25 EGK 1SD 1 导言 危险 本快速使用指南将帮助您使用仪器。请注意安全提示，否则可 有毒和腐蚀性气体 能导致人身伤害与财产损失。首次操作前，请仔细通读本原装 样气有可能是有害的 操作说明书及其就维护和故障排除的提示。您在附带的CD上及 在互联网 a) 请在排放样气时选择不会对人身健康带来危害的区域。 www.buehler-technologies.com上可找到它们。 b) 维护设备前，请关断气路连接并保证不会无意间被重新开 如有问题，请联系： 启。 比勒科技有限公司 c) 在维护设备时注意自我保护，防止有毒、有腐蚀性气体对 Harkortstraße 29 自身造成伤害。必要时，使用手套，防毒面具和防护面 40880 Ratingen 罩。 Deutschland 危险 电话:+49(0)2102/4989-0 传真: +49 (0) 21 02 / 49 89-20 潜在爆炸性环境 本操作说明书是设备的一部分。制造商保留更改性能、规格或...
  • Seite 26 EGK 1SD 蠕动泵 (选件) 抗电强度试验 当使用蠕动泵时，可将其固定于冷却器的稍远处。 本设备配备了大量的EMC防护措施。进行抗电强度试验时，电子 过滤器元件将受损。出厂时，已对所有模块进行了必要的测试 提示 （取决于元件，测试电压为1 kV和1.5 kV）。 通过安装蠕动 泵CPsingle / CPdouble，系统中的最大允许工 若您欲亲自再次检查耐压强度，请仅在相应的单个组件上执 作压力受到限制！ 行。 工作压力 ≤ 1 bar 请断开压缩机、电扇、加热器或蠕动泵，然后进行接地耐压测 试。 4.2.1 热交换器的连接 进气口已被标记为红色。 通过接头连接 若使用由玻璃制的换热器，在连接气体管线时，请确保密封件 本设备配备了分别用于供电和信号输出的EN 175301-803接头各 位置正确（见图）。密封件由一个带PTFE垫片的硅环构成。 一个。正确连接电缆时，须将各接头无混淆危险地连接。因 PTFE一面须朝向玻璃螺纹。 此，请确保该接头于连接电缆后再次得以妥善连接。随后须说 明布线情况，数字应与接头上的相对应。 插头编号 电源连接 玻璃 PTFE 报警触头...
  • Seite 27 EGK 1SD 5.1 菜单功能操作 就操作原理的简要阐释: 请您在具备对本设备的操作经验的前提下，使用本简要阐释。 仅需通过3个按键操作。它们有以下功能： 按键 功能 • 从测量值显示切换至主菜单 • 选择已显示的菜单项 • 采用或选择一个编辑过的值 • 切换到上一级菜单 • 通过更改一个值来增加数目或切换选择 • 临时切换至另一种测量值显示（若选项可用） • 切换到下一级菜单 • 通过更改一个值减小数目或切换选择 • 临时切换至另一种测量值显示（若选项可用） BX450007 ◦ 04/2023 Bühler Technologies GmbH...
  • Seite 28 EGK 1SD 5.1.1 菜单导航总览 温度和运行状态显示 ____ ____ 显示器 冷凝器温度将以0.5°C/0.75°F递增方式显示。按Enter键将到达主菜单。 当前温度 可选择以摄氏或华氏显示温度。 ____ ____ 设置值 主菜单 储存该值 子菜单 设置范围 等待5s: 未储存值 ____ ____ ____ 显示器 温度 选择菜单 ____ E1_2 tEMP 在以下范围内设置冷凝器 冷凝器显示器 目标温度 冷凝器温度 温度：2°C...20°C / 35.6°F...68°F ____ ____ 在以下范围内设置报警上限 高限报警...
  • Seite 29 EGK 1SD 7.1 故障诊断与排除 8 废弃处理 冷却器的制冷循环中填充有制冷剂R134a。该换热器包含基于乙 问题/故障 可能的原因 补救 二醇的冷却介质。 无显示 • 电源已中断 • 连接电源; 在废弃处理产品时，必须遵守适用的国家法律法规。请以对健 • 检查电源是否插 康和环境不产生危害为原则进行废弃处理。 紧 对于Bühler Technologies GmbH的产品，被划掉的带轮垃圾 • 保险丝故障 • 检查保险丝，必 桶的符号指向欧盟 （EU） 内电气和电子产品的特殊废弃处理 要时更换 说明。 冷却器无法启动 • 压缩机壳体上温度 • 使其冷却，确保 过高 有足够的通风 被划掉的垃圾桶的符号表示标有它的电器电 指示灯闪烁时表示：...
  • Seite 30 EGK 1SD Эксплуатирующая фирма должна обеспечить следующее: 1 Введение • указания по технике безопасности и руководство по Данное краткое руководство поможет Вам при вводе при- эксплуатации находятся в доступном месте и соблюда- бора в эксплуатацию. Соблюдайте указания по безопасно- ются персоналом;...
  • Seite 31 EGK 1SD 3 Транспортировка и хранение жет быть установлен прямо на соединительную трубу, в шланговых соединениях его нужно закреплять отдельно Оборудование может транспортироваться только в ориги- при помощи скобы. нальной упаковке или ее подходящей замене. Конденсатоотводчик может устанавливаться непосред- При длительном неиспользовании оборудование необхо- ственно...
  • Seite 32 EGK 1SD 4.3 Электрические подключения Нумерация штекеров Сетевое подключение Эксплуатирующая фирма должна установить внешнее раз- делительное устройство с хорошо прослеживаемым при- своением данному прибору. Такое разделительное устройство • должно находиться вблизи прибора, • должно иметь удобный доступ для пользователя, • должно соответствовать IEC 60947-1 и IEC 60947-3, •...
  • Seite 33 EGK 1SD 5.1 Обслуживание функций меню 5.1.1 Обзор управления с помощью меню Краткое пояснение принципа пользования: Используйте настоящее краткое пояснение, если у Вас уже имеется опыт работы с прибором. Управление осуществляется посредством 3 кнопок. Они имеют следующие функции: Кнопка Функции...
  • Seite 34 EGK 1SD 6 Техническое обслуживание При проведении любых работ по техническому обслужива- нию должны учитываться все соответствующие правила безопасности и эксплуатации. Указания по техническому обслуживанию Вы найдете в оригинальном руководстве по эксплуатации на прилагающемся компакт-диске или на сайте www.buehler-technologies.com. 7 Сервис и ремонт...
  • Seite 35 EGK 1SD 7.1 Поиск неисправностей и устранение Отсутствует • Компрессор не • PTC компрессора охлаждение включается не достаточно Проблема / Возможная причина Устранение охладился. Подо- неисправность ждать 5 минут и Нет показания • Подача сетево- • Подключить при- попробовать сно- ва.
  • Seite 36 EGK 1SD По закону мы обязаны защищать наших сотрудников от опасностей, связанных с зараженным оборудованием. Поэтому мы надеемся на ваше понимание, что мы можем утилизировать ваше старое устройство только в том слу- чае, если оно не содержит каких-либо агрессивных, едких...
