TC-Standard (+)
Ziehen sie vor der Prüfung alle Versorgungsleitungen vom Ge-
rät ab. Die Spannung kann direkt über den Netzanschluss er-
folgen.
Anschluss über Stecker
Das Gerät ist mit je einem Stecker nach EN 175301-803 für die
Spannungsversorgung und den Signalausgang ausgerüstet.
Diese sind bei korrektem Anschluss der Leitung verwechs-
lungssicher angebracht. Bitte achten Sie deshalb darauf, dass
die Stecker nach dem Anschluss der Leitungen wieder ent-
sprechend zusammengebaut werden. Nachfolgend sind die
Anschlussbelegungen angegeben, wobei die Nummern denen
auf den Steckern entsprechen.
Die Zuleitungsquerschnitte sind der Bemessungsstromstärke
anzupassen. Verwenden Sie maximal einen Leitungsquer-
2
schnitt von 1,5 mm
(AWG 16) und einen Kabeldurchmesser
von 8 - 10 mm (0,31 – 0,39 inch).
Für den Anschluss des Analogausganges oder der digitalen
Schnittstelle sind geschirmte Signalleitungen vorzusehen.

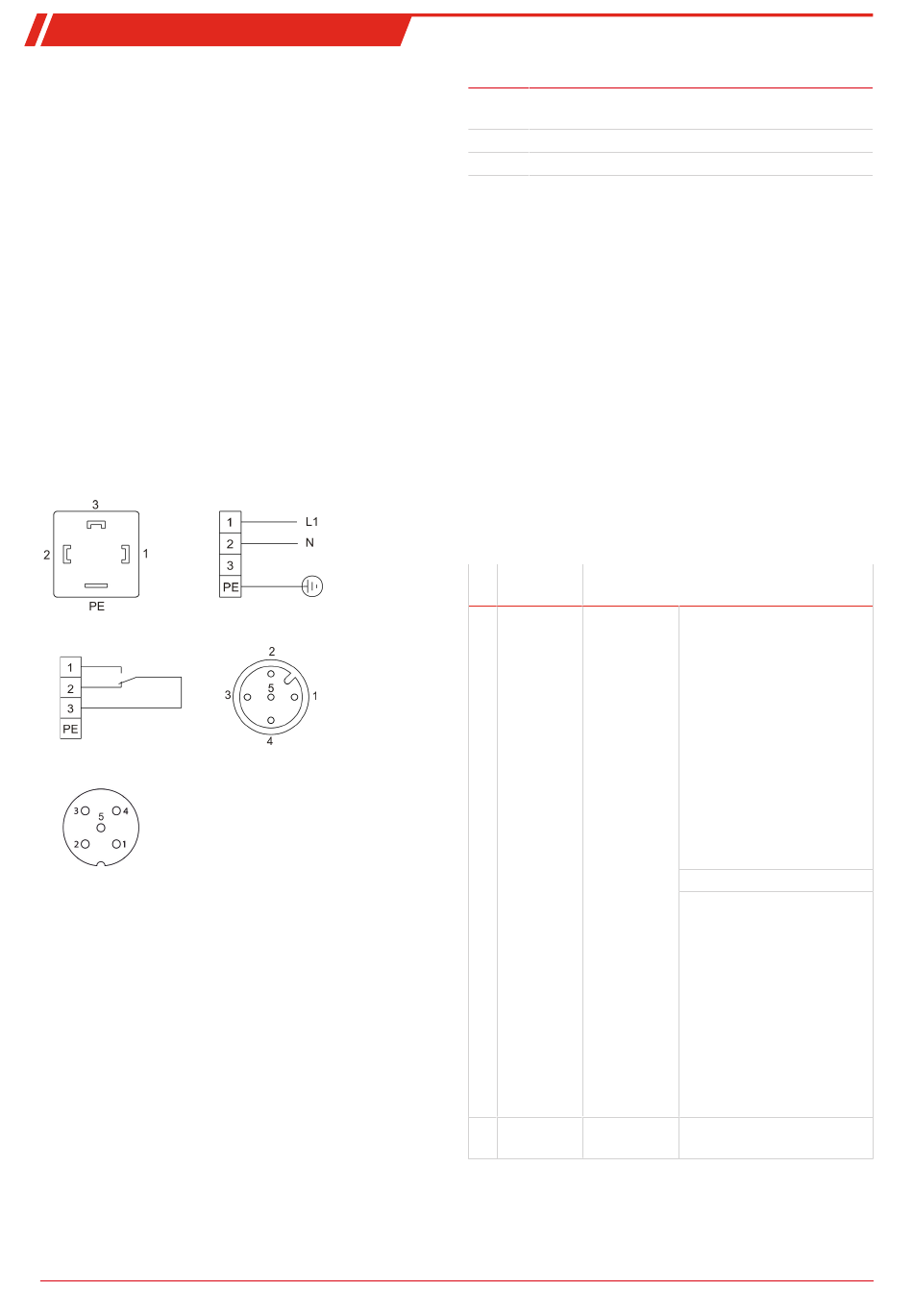

Steckernummerierung
Alarmkontakt S2
Digitalausgang S4
1 - nicht belegt
2 - RS485 A
3 - GND/Common
4 - RS485 B
5 - Schirmung
Der Klemmbereich hat einen Durchmesser von 8 - 10 mm
(0,31 – 0,39 inch).
4.4 Signalausgänge
Das Gerät verfügt über verschiedene Statussignale. Die maxi-
male Schaltleistung der Alarmausgänge beträgt jeweils
250 V AC/150 V DC, 2 A, 50 VA.
Ein Alarm wird über den Alarmkontakt/Statusausgang (S2)
dann ausgegeben, wenn die Temperatur des Kühlers außer-
halb der festgelegten Grenzwerte liegt. Dabei wird nicht si-
gnalisiert, ob der Alarm wegen Übertemperatur oder Unter-
temperatur ausgelöst wurde.
Die Frontfolie enthält drei LEDs:
BX440017 ◦ 03/2024
Netzanschluss S1
115/230 V (24 V DC)
(+24 V)
(-24 V)
Analogausgang S3
1 - nicht belegt
2 - nicht belegt
3 - GND
4 - 4-20 mA out
5 - Schirmung
Farbe
Beschriftung Funktion
Rot
S2
Temperatur über-/unterschritten,
Gerätefehler
Gelb
S1
---
Grün
OP
Normalbetrieb
Die LEDs OP und S2 signalisieren den Gerätezustand analog
zum Alarmkontakt S2.
Ist die Option „Temperatursignal" integriert, steht das Signal
für die Isttemperatur am Analogausgang des Kühlers zur Ver-
fügung.
Ist der Feuchtefühler (Option) installiert, wird zusätzlich ein
Alarm über den Alarmkontakt/Statusausgang (S2) ausgelöst,
wenn im aufbereiteten Messgas noch Feuchtigkeit enthalten
ist oder ein Kabelbruch erkannt wird. Dabei wird nicht unter-
schieden, ob der Alarm / Kabelbruch durch den Feuchtefühler
1 oder 2 ausgelöst wurde. Diese Information erscheint in der
Anzeige.
Das Temperatursignal kann über den Einbaustecker (S3) mit
dem Anschluss M12x1 abgenommen werden. Dieser Stecker
befindet sich neben den Anschlüssen für die Feuchtefühler
auf der Oberseite des Kühlers.
Beschreibung der Signalausgänge
Funktion /
Beschreibung
Kontaktart
Zu
interner
über zwei
S2)
Wechsler-
Schaltausgän-
kontakt:
ge können fol-
max.
gende Geräte-
250 V AC /
zustände si-
150 V DC,
gnalisiert
2 A, 50 VA
werden:
Kontakt zwischen 3 und 2 ge-
schlossen (Alarm)
• Keine Netzspannung
und/oder Temperatur
Istwert außerhalb der
gesetzten Alarmschwel-
len
Kontakt zwischen 3 und 1 ge-
schlossen (ok)
• Netzspannung angelegt
+ Temperatur Istwert in-
nerhalb der gesetzten
Alarmschwellen
Mit Option Feuchtefühler
Kontakt zwischen 3 und 2 ge-
schlossen (Alarm)
• Feuchtefühler registriert
Restfeuchte im Messgas
oder Kabelbruch: Fehler-
meldung
Kontakt zwischen 1 und 3 ge-
schlossen (ok)
• keine Restfeuchte im
Messgas/kein Kabel-
bruch
Mit Option Temperatursi-
gnal
Bühler Technologies GmbH
5
