Bedienungs- und Installationsanleitung
Installation- and Operation Instruction

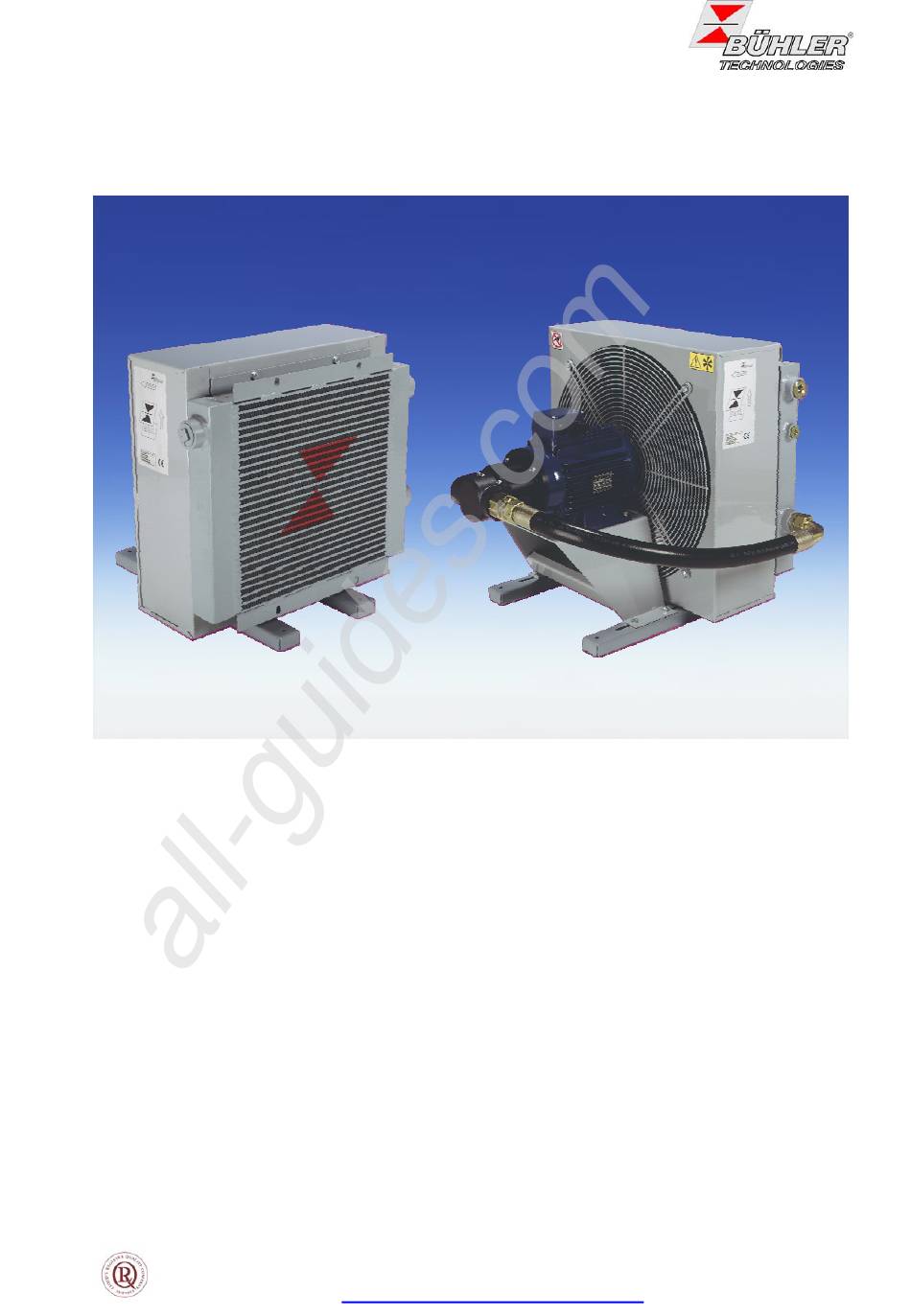

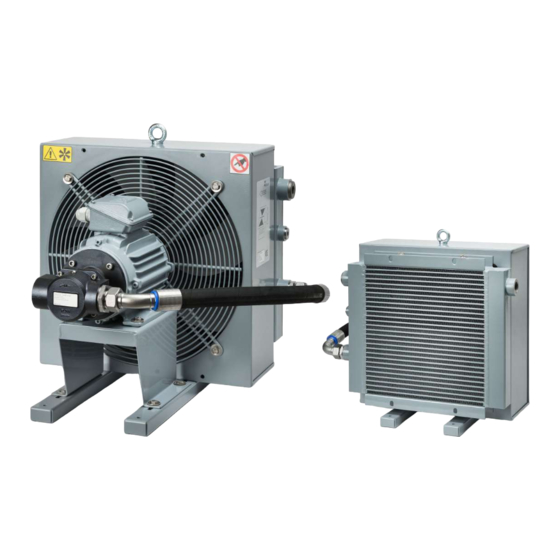

Öl-Luft –Kühler / Oil coolers BLK, BNK
Lesen Sie die Bedienungsanleitung vor dem Gebrauch des Gerätes gründlich durch. Beachten Sie
insbesondere die Hinweise unter Gliederungspunkt 2. Andernfalls könnten Gesundheits- oder
Sachschäden auftreten. Die Bühler Technologies GmbH haftet nicht bei eigenmächtigen Änderun-
gen des Gerätes oder für unsachgemäßen Gebrauch.
Read this instruction carefully prior to installation and/or use. Pay attention particularly to all ad-
vice and safety instructions to prevent injuries. Bühler Technologies GmbH can not be held re-
sponsible for misusing the product or unreliable function due to unauthorised modifications.
BX350001, 10/2011 Art. Nr. 35 ET 016
Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen,
Tel. +49 (0) 21 02 / 49 89-0, Fax. +49 (0) 21 02 / 49 89-20
Internet: www.buehler-technologies.com
1
Email:
fluidcontrol@buehler-technologies.com
