Analysentechnik

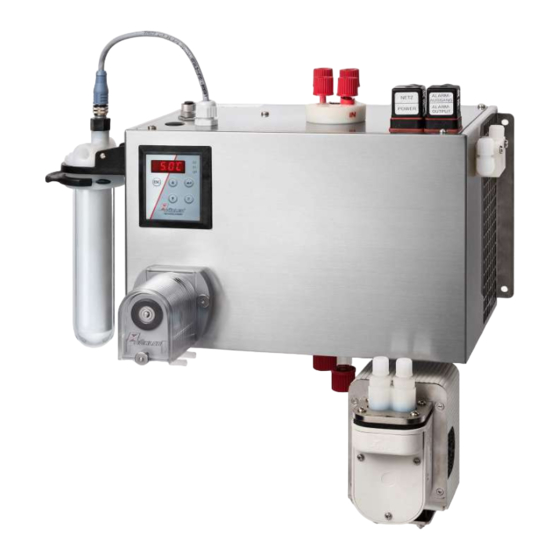

Peltier Messgaskühler
TC-MIDI (+)
Betriebs- und Installationsanleitung
Originalbetriebsanleitung
BD440016
Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen
07/2022
Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20
E-Mail: analyse@buehler-technologies.com
Internet: www.buehler-technologies.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bühler technologies TC-MIDI 6111
Inhaltszusammenfassung für Bühler technologies TC-MIDI 6111
- Seite 1 Analysentechnik Peltier Messgaskühler TC-MIDI (+) Betriebs- und Installationsanleitung Originalbetriebsanleitung BD440016 Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen 07/2022 Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 E-Mail: analyse@buehler-technologies.com Internet: www.buehler-technologies.com...
- Seite 2 Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 Internet: www.buehler-technologies.com E-Mail: analyse@buehler-technologies.com Lesen Sie die Bedienungsanleitung vor dem Gebrauch des Gerätes gründlich durch. Beachten Sie insbesondere die Warn- und Sicherheits- hinweise.
-
Seite 3: Inhaltsverzeichnis
TC-MIDI (+) Inhaltsverzeichnis Einleitung ............................................ 3 Bestimmungsgemäße Verwendung ................................ 3 Übersicht.......................................... 3 Lieferumfang ........................................ 3 Bestellhinweise ........................................ 4 1.4.1 Gaskühlertypen mit einem Gasweg im Wärmetauscher ...................... 4 1.4.2 Gaskühlertypen mit zwei Gaswegen im Wärmetauscher ....................... 5 1.4.3 Gaskühlertypen mit zwei Wärmetauschern in Reihe ....................... 6 Sicherheitshinweise........................................ - Seite 4 TC-MIDI (+) 7.12.1 Verbrauchsmaterial und Zubehör ............................... 40 8 Entsorgung............................................. 41 9 Anhang ............................................ 42 Technische Daten Gaskühler.................................. 42 Technische Daten Optionen .................................. 44 Flusspläne.......................................... 45 Abmessungen (mm) ...................................... 46 Leistungskurven ....................................... 48 Wärmetauscher ........................................ 49 9.6.1 Beschreibung Wärmetauscher.............................. 49 9.6.2 Übersicht Wärmetauscher ................................ 50 10 Beigefügte Dokumente ....................................... 51 Bühler Technologies GmbH BD440016 ◦...
-
Seite 5: Einleitung
Anwendung Standardanwendungen Betriebstemperatur 40 °C 50 °C 1 Wärmetauscher (einfach oder doppelt) TC-MIDI 6111 TC-MIDI 6112 2 Wärmetauscher in Reihe TC-MIDI+ 6121 TC-MIDI+ 6122 Optional sind weitere Komponenten integrierbar, die in jedem Aufbereitungssystem vorhanden sein sollten: – Peristaltische Pumpe zur Kondensatableitung, –... -
Seite 6: Bestellhinweise
Die Artikelnummer kodiert die Konfiguration Ihres Gerätes. Benutzen Sie dazu folgenden Typenschlüssel: 4496 1 X 0 X X X X X X X X 0 X 0 Produktmerkmal Gaskühlertypen TC-MIDI 6111: Umgebungstemperatur 40 °C TC-MIDI 6112: Umgebungstemperatur 60 °C Zulassung Standard Anwendungen – CE Versorgungsspannung... -
Seite 7: Gaskühlertypen Mit Zwei Gaswegen Im Wärmetauscher
Die Artikelnummer kodiert die Konfiguration Ihres Gerätes. Benutzen Sie dazu folgenden Typenschlüssel: 4496 1 X 0 X 2 X X X X X X X 0 X 0 Produktmerkmal Gaskühlertypen TC-MIDI 6111: Umgebungstemperatur 40 °C TC-MIDI 6112: Umgebungstemperatur 60 °C Zulassung Standard Anwendungen – CE... -
Seite 8: Gaskühlertypen Mit Zwei Wärmetauschern In Reihe
TC-MIDI (+) 1.4.3 Gaskühlertypen mit zwei Wärmetauschern in Reihe Die Artikelnummer kodiert die Konfiguration Ihres Gerätes. Benutzen Sie dazu folgenden Typenschlüssel: 4496 2 X 0 X X X X X X X X 0 0 0 Produktmerkmal Gaskühlertypen TC-MIDI+ 6121: Umgebungstemperatur 40 °C TC-MIDI+ 6122: Umgebungstemperatur 60 °C Zulassung Standard Anwendungen –... -
Seite 9: Sicherheitshinweise
TC-MIDI (+) 2 Sicherheitshinweise 2.1 Wichtige Hinweise Der Einsatz des Gerätes ist nur zulässig, wenn: – das Produkt unter den in der Bedienungs- und Installationsanleitung beschriebenen Bedingungen, dem Einsatz gemäß Ty- penschild und für Anwendungen, für die es vorgesehen ist, verwendet wird. Bei eigenmächtigen Änderungen des Gerätes ist die Haftung durch die Bühler Technologies GmbH ausgeschlossen, –... -
Seite 10: Allgemeine Gefahrenhinweise
TC-MIDI (+) 2.2 Allgemeine Gefahrenhinweise Das Gerät darf nur von Fachpersonal installiert werden, das mit den Sicherheitsanforderungen und den Risiken vertraut ist. Beachten Sie unbedingt die für den Einbauort relevanten Sicherheitsvorschriften und allgemein gültigen Regeln der Technik. Beugen Sie Störungen vor und vermeiden Sie dadurch Personen- und Sachschäden. Der Betreiber der Anlage muss sicherstellen, dass: –... -
Seite 11: Transport Und Lagerung
TC-MIDI (+) 3 Transport und Lagerung Die Produkte sollten nur in der Originalverpackung oder einem geeigneten Ersatz transportiert werden. Bei Nichtbenutzung sind die Betriebsmittel gegen Feuchtigkeit und Wärme zu schützen. Sie müssen in einem überdachten, tro- ckenen und staubfreien Raum bei einer Temperatur von -20 °C bis 60 °C (-4 °F bis 140 °F) aufbewahrt werden. BD440016 ◦... -
Seite 12: Aufbauen Und Anschließen
TC-MIDI (+) 4 Aufbauen und Anschließen 4.1 Anforderungen an den Aufstellort Das Gerät ist für den Einsatz in geschlossenen Räumen zur Wandmontage vorgesehen. Beim Einsatz im Freien ist ein ausrei- chender Wetterschutz vorzusehen. Montieren Sie das Gerät so, dass unterhalb des Kühlers genügend Raum zur Ableitung des Kondensates vorhanden ist. Oberhalb ist etwas Platz für die Gaszuführung vorzusehen. -
Seite 13: Anschluss Durchflussadapter (Optional)
TC-MIDI (+) 4.2.2 Anschluss Durchflussadapter (optional) Wird der Kühler mit der Option Feuchtefühler ohne Filter bestellt, ist dieser werksseitig in einem Durchflussadapter montiert. Die Verbindung zwischen Ausgang Wärmetauscher und Eingang Durchflussadapter ist bereits verschlaucht. Der Anschluss G1/4 oder NPT 1/4“ (Durchflussadapter mit NPT gekennzeichnet) für den Gasausgang ist mittels geeigneter Verschraubung sorgfältig und fachgerecht anzuschließen. -
Seite 14: Anschluss Wärmetauscher
TC-MIDI (+) 4.2.6 Anschluss Wärmetauscher Der Anschluss zwei einzelner Wärmetauscher ist im linken Bild schematisch dargestellt. Zur Minimierung des Gas-Auswascheffektes im Kühler müssen die beiden (baugleichen) Wärmetauscher in Reihe hintereinan- der betrieben werden (rechtes Bild). Hierbei sollte wie folgt vorgegangen werden: Gaseingangsleitung an rot markiertem Gaseintritt des Wärmetauschers 2 (Vorkühlung). -
Seite 15: Elektrische Anschlüsse
TC-MIDI (+) 4.3 Elektrische Anschlüsse Der Betreiber muss für das Gerät eine externe Trenneinrichtung installieren, die diesem Gerät erkennbar zugeordnet ist. Diese Trenneinrichtung – muss sich in der Nähe des Gerätes befinden, – muss vom Benutzer leicht erreichbar sein, – muss IEC 60947-1 und IEC 60947-3 entsprechen, –... -
Seite 16: Anschluss Über Stecker
TC-MIDI (+) Anschluss über Stecker Das Gerät ist mit je einem Stecker nach EN 175301-803 für die Spannungsversorgung und den Signalausgang ausgerüstet. Diese sind bei korrektem Anschluss der Leitung verwechslungssicher angebracht. Bitte achten Sie deshalb darauf, dass die Stecker nach dem Anschluss der Leitungen wieder entsprechend zusammengebaut werden. Nachfolgend sind die Anschlussbelegungen angegeben, wobei die Nummern denen auf den Steckern entsprechen. -
Seite 17: Beschreibung Der Signalausgänge
TC-MIDI (+) Beschreibung der Signalausgänge Funktion / Kontaktart Beschreibung Zu S2) interner Wechslerkon- über zwei Schaltausgänge Kontakt zwischen 3 und 2 geschlossen (Alarm) takt: max. 250 V AC / können folgende Gerätezu- – Keine Netzspannung und/oder Temperatur Istwert au- 150 V DC, 2 A, 50 VA stände signalisiert werden: ßerhalb der gesetzten Alarmschwellen Kontakt zwischen 3 und 1 geschlossen (ok) -
Seite 18: Betrieb Und Bedienung
TC-MIDI (+) 5 Betrieb und Bedienung HINWEIS Das Gerät darf nicht außerhalb seiner Spezifikation betrieben werden! Nach dem Einschalten des Kühlers sehen Sie die Anzeige der Blocktemperatur. Die Anzeige blinkt, bis die Blocktemperatur den eingestellten Sollwert (± einstellbaren Alarmbereich) erreicht hat. Der Statuskontakt ist in der Stellung Alarm. Wird der Soll-Temperaturbereich erreicht, wird die Temperatur dauerhaft angezeigt und der Statuskontakt schaltet um. -
Seite 19: Bedienung Der Menüfunktionen
TC-MIDI (+) Beispiel: Bei einer Differenz von 30 °C (30 K/54 °F) bedeutet dies für einen eingestellten Ausgangstaupunkt von 5 °C (41 °F), dass der Taupunkt bis zu einer Umgebungstemperatur von ca. 35 °C (95 °F) stabil bleibt und nur für Umgebungstemperaturspitzen über 35 °C (95 °F) der sicheren Absenkung gegenüber der Umgebungstemperatur der Vorzug gegeben wird. Dann steht oberhalb der 35 °C (95 °F) die Kühlleistung zur Verfügung, die in den Kühlleistungskurven bei 35 °C (95 °F) angegeben wird. -
Seite 20: Übersicht Menüführung
TC-MIDI (+) 5.3.2 Übersicht Menüführung Wenn Sie während des Normalbetriebs die Taste OK drücken, erscheint im Display bei aktiver Menü-Sperre die Eingabeauffor- derung code. Geben Sie mit den Tasten ▲ und ▼ den richtigen Code ein und drücken Sie OK. Bei falscher oder keiner Eingabe wird die Menü-Sperre nicht aufgehoben und Sie erreichen nicht alle Menüpunkte. - Seite 21 TC-MIDI (+) Anzeige Hauptmenü Untermenü 1 Untermenü 2 Parameter tc. M d tEmP Anzeige TC MIDI Temperatur Eingabe Temperatur CH1 Gerätebezeichnung Soll-Temp. Kühlblock 2 . . . 20 °'C A hi Einstellmenü Eingabe Anzeige Alarmhysterese 1 . . . 7 °'C Umgebungstemperatur CH2 A Lo -3'C...
-
Seite 22: Beschreibung Der Menüfunktionen
TC-MIDI (+) 5.4 Beschreibung der Menüfunktionen 5.4.1 Anzeigemenü Messwertanzeige Blocktemperatur Anzeige → Abhängig vom Gerätezustand wird Temperatur konstant, blinkend, oder im Wechsel mit einer Sta- tusmeldung angezeigt. Messwertanzeige Umgebungstemperatur Anzeige → Die Anzeige steht nur bei Geräten mit Option „Delta-T“ zur Verfügung. Abhängig vom Gerätezu- stand wird die Temperatur konstant, blinkend, oder im Wechsel mit einer Statusmeldung angezeigt. -
Seite 23: Peristaltische Pumpe Und Messgaspumpe
TC-MIDI (+) Peristaltische Pumpe und Messgaspumpe Anzeige → PuMP Ein- und Ausschalten der peristaltischen Pumpe und Messgaspumpe. Parameterbereich: Werkseinstellung: Hinweis: Status schaltet um, „PuMP“ blinkt. Auswahl Wärmetauschermaterial Anzeige → h. c hn Auswahl des Wärmtauschermaterials Parameterbereich: (Stahl), (Glas), (PVDF) Werkseinstellung: (Kühler ohne Wärmetauscher), bzw. -
Seite 24: Untermenü 1 (Globale Einstellungen)
TC-MIDI (+) untere Alarmgrenze (Alarm low) Anzeige → Kühler → A Lo Hier kann der untere Schwellwert für den optischen Alarm sowie für das Alarmrelais gesetzt wer- den. Eingestellt wird die Alarmgrenze bezogen auf die gesetzte Kühlertemperatur. Parameterbereich: -1 °C bis -3 °C (-1.8 °F bis -5.4 °F) Werkseinstellung: -3 °C (-5.4 °F) Hinweis:... -
Seite 25: Feuchtefühler Kalibrieren
TC-MIDI (+) Feuchtefühler kalibrieren Anzeige → → (h2o) Wenn Feuchtefühler installiert sind, kann hier die Kalibrierung vorgenommen werden. Dazu muss das Gerät mit trockenem Gas gespült werden. Hinweis: Werkseitig wurde die Kalibrierung mit Umgebungsluft vorgenommen. Eine erneute Kalibrierung ist nach einem Tausch der Feuchtefühler notwendig. Kalibrieren des Feuchtefühlers setzt Menü... -
Seite 26: Modbus Rtu Parität
TC-MIDI (+) Menü-Sperre Wenn Sie das Menü gegen unbefugten Zugriff schützen wollen, geben Sie hier einen Wert für den Sperrcode ein. Damit werden bestimmte Menüpunkte erst nach Eingabe des richtigen Codes erreichbar. Anzeige → → Mit dieser Einstellung kann die Menü-Sperre aufgehoben bzw. aktiviert werden. Parameterbereich: 0 bis 9999 Werksteinstellung:... -
Seite 27: Werkseinstellungen
TC-MIDI (+) Modbus RTU Geräte-ID Auswahl der Geräte-ID für die Kommunikation über die digitale Schnittstelle. Die ID ist innerhalb der definierten Grenzen frei einstellbar, der Standardwert ist 10. Die Eigenschaften der digitalen Schnittstelle sind vom Reset des Gerätes auf Werkseinstel- lungen nicht betroffen! Dieser Menüpunkt steht nur bei Geräten mit Option "Digitalausgang Modbus RTU"... -
Seite 28: Favorisiertes Menü Festlegen
TC-MIDI (+) 5.4.4.1 Untermenü 2 (Analogausgang 1) Am Analogausgang wird die Ist-Temperatur des Kühlers ausgegeben. Bei Geräten mit Option "Digitalausgang Modbus RTU" ste- hen die Menüpunkte für den Analogausgang nicht zur Verfügung. Signalverhalten Im Normalbetrieb (noP) wird die Ist-Temperatur an der Messstelle ausgegeben. Zu Testzwecken können die konstanten Werte oder hALF erzeugt werden. -
Seite 29: Verwendung Der Digitalen Schnittstelle
TC-MIDI (+) 5.5 Verwendung der digitalen Schnittstelle Bei der digitalen Schnittstelle des Gerätes handelt es sich um ein Modbus RTU Protokoll, welches physikalisch über RS485 (2- Draht) kommuniziert. Der Kühler nimmt innerhalb der Kommunikation die Rolle des Slaves ein. Die Modbus-Schnittstelle ermöglicht den direkten Zugriff auf Prozess- und Diagnosedaten und die Parametrierung im laufen- den Betrieb. -
Seite 30: Modbusregister
5.8 Modbusregister Beschreibung Adresse Zugriff Datentyp Default Auswahl Auflösung Einheit Messwert Blocktemperatur 2000 Float °C Status Blocktemperatur 2002 Uint32 Bit 0 : = Störung Bit 1..15 := reserviert Bit 16:= Sensor nicht kalibriert Bit 17:= Initialisierung / Messwert ungültig Bit 18 := Einschwingphase Bit 19:= Lastgrenze erreicht Bit 20:= Messwert außerhalb Sollbereich Bit 21..31 := nicht belegt... - Seite 31 Beschreibung Adresse Zugriff Datentyp Default Auswahl Auflösung Einheit De-/Aktivierung Kondensatpumpe(n) 3, 16 9008 Uint16 3:= Pumpe aktiv 4:= Pumpe inaktiv Modbus: Auswahl Baudrate 3, 16 9009 Uint16 1 := 4800 2 := 9600 3 := 19200 4 := 38400 5 := 57600 6 := 115200 Modbus: Auswahl Parität 3, 16...
- Seite 32 Beschreibung Adresse Zugriff Datentyp Default Auswahl Auflösung Einheit Zustandsregister 3 10003 Uint16 Bit 0 := Peristaltische Pumpen deaktiviert Bit 1 := Bit 2 := Bit 3 := Bit 4 := Bit 5 := Bit 6 := Ansteuerung Gaspumpe deaktiviert Bit 7 := Zustandsregister 4 10004 Uint16...
- Seite 33 Beschreibung Adresse Zugriff Datentyp Default Auswahl Auflösung Einheit Bit 5 := Bit 6 := Bit 7 := Fehlerregister 6- PT100.2 10010 Uint16 Fehlerregister 7 10011 Uint16 Fehlerregister 8 10012 Uint16 Fehlerregister 9 10013 Uint16 Fehlerregister 10 10014 Uint16 Auslastung Regler 1 10017 Unit16 Auslastung Regler 2...
-
Seite 34: Wartung
TC-MIDI (+) 6 Wartung Spezielle Wartungsarbeiten sind beim Kühler in der Grundausführung nicht erforderlich. Je nach Kühlertyp können jedoch verschiedene Optionen enthalten sein. In diesem Fall sind folgende Wartungsarbeiten in regel- mäßigen Abständen durchzuführen: – Option Peristaltische Pumpe: Überprüfen der Schläuche (siehe Kapitel Austausch des Schlauches der peristaltischen Pumpe (optional) [>... -
Seite 35: Service Und Reparatur
TC-MIDI (+) 7 Service und Reparatur Sollte ein Fehler beim Betrieb auftreten, finden Sie in diesem Kapitel Hinweise zur Fehlersuche und Beseitigung. Reparaturen an den Betriebsmitteln dürfen nur von Bühler autorisiertem Personal ausgeführt werden. Sollten Sie Fragen haben, wenden Sie sich bitte an unseren Service: Tel.: +49-(0)2102-498955 oder Ihre zuständige Vertretung Weitere Informationen über unsere individuellen Servicedienstleistungen zur Wartung und Inbetriebnahme finden Sie unter https://www.buehler-technologies.com/service. -
Seite 36: Fehlermeldungen Im Display
TC-MIDI (+) 7.1.1 Fehlermeldungen im Display Tritt ein Fehler auf, wird im Display „Err“ angezeigt. Durch drücken der Taste „ “ wird/werden die Fehlernummer(n) ange- zeigt. Fehlermeldungen werden nach Auftreten des Fehlers so lange angezeigt, bis das Gerät neu gestartet wird, oder der Fehler durch drücken der „Func“... -
Seite 37: Sicherheitshinweise
TC-MIDI (+) Statustext Mögliche Ursache Abhilfe H2o.1 – Feuchtealarm Feuchtefühler 1 – Trocknen – Kondensatsammelgefäß prüfen H2o.2 – Feuchtealarm Feuchtefühler 2 – Trocknen – Kondensatsammelgefäß prüfen init – Initialisierungsphase – Warten PuMP – Pumpen deaktiviert – Pumpen im Menü wieder aktivieren Nur bei aktiver Delta T-Regelung: Die Blocktempe- –... -
Seite 38: Reinigung Und Demontage Des Wärmetauschers
TC-MIDI (+) 7.3 Reinigung und Demontage des Wärmetauschers Wärmetauscher müssen nur ausgetauscht oder gewartet werden, wenn sie verstopft oder beschädigt sind. Sollten sie sich zuge- setzt haben, empfehlen wir zu prüfen, ob sich dies in Zukunft durch den Einsatz eines Filters vermeiden lässt. –... -
Seite 39: Austausch Des Filterelementes (Optional)
TC-MIDI (+) 7.6 Austausch des Filterelementes (optional) VORSICHT Gasaustritt am Filter Der Filter darf beim Ausbau nicht unter Druck stehen. Beschädigte Teile oder O-Ringe nicht wiederverwenden. – Gaszufuhr sperren. – Gerät ausschalten und Netzstecker ziehen. – Bügel ziehen, dabei Filterglas festhalten. –... -
Seite 40: Wechsel Von Ein- Und Auslassventilen Der Messgaspumpe (Optional)
TC-MIDI (+) 7.9 Wechsel von Ein- und Auslassventilen der Messgaspumpe (optional) Demontieren Sie zunächst die Einschraubverschraubungen. Drehen Sie das Ein- bzw. Auslassventil mit einem breiten Schlitzschraubendreher heraus. Achtung: Bei den Pumpenkörpern PVDF und PVDF mit Bypassventil sind in den Gas-Ein- und Ausgängen PTFE Dichtscheiben ver- baut. -
Seite 41: Wechsel Des Faltenbalgs (Optional)
TC-MIDI (+) 7.11 Wechsel des Faltenbalgs (optional) Zum Wechsel des Faltenbalgs, drehen Sie diesen vorsichtig gegen den Uhrzeigersinn vom Stößel ab. Achten Sie darauf, dass Ih- nen eventuell verbaute Passscheiben nicht verloren gehen. Achten Sie vor dem Wiedereinbau des Faltenbalgs darauf, dass dieser keine Beschädigungen aufweist. Die Montage erfolgt handfest in umgekehrter Reihenfolge. -
Seite 42: Verbrauchsmaterial Und Zubehör
TC-MIDI (+) 7.12.1 Verbrauchsmaterial und Zubehör Artikel-Nr. Bezeichnung 4510008 Automatischer Kondensatableiter AK 5.2 (nur Druckbetrieb) 4510028 Automatischer Kondensatableiter AK 5.5 (nur Druckbetrieb) 4410004 Automatischer Kondensatableiter AK 20 (nur Druckbetrieb) 4410001 Automatischer Kondensatableiter 11 LD V 38 (nur Druckbetrieb) 9144050038 Kabel für Analogausgang Kühlertemperatur 4 m 41020050 Filterelement F2-L;... -
Seite 43: Entsorgung
TC-MIDI (+) 8 Entsorgung Der Wärmetauscher enthält ein Kühlmittel auf der Basis von Glykol. Bei der Entsorgung der Produkte sind die jeweils zutreffenden nationalen gesetzlichen Vorschriften zu beachten und einzuhal- ten. Bei der Entsorgung dürfen keine Gefährdungen für Gesundheit und Umwelt entstehen. Auf besondere Entsorgungshinweise innerhalb der Europäischen Union (EU) von Elektro- und Elektronikprodukten deutet das Symbol der durchgestrichenen Mülltonne auf Rädern für Produkte der Bühler Technologies GmbH hin. -
Seite 44: Anhang
TC-MIDI (+) 9 Anhang 9.1 Technische Daten Gaskühler TC-MIDI Technische Daten Gaskühler Betriebsbereitschaft nach max. 10 Minuten Umgebungstemperatur 5 °C bis 60 °C Gasausgangstaupunkt voreingestellt: 5 °C einstellbar: 2 °C…20 °C oder Delta T-Regelung Schutzart IP 20 Mechanische Beanspruchung Getestet in Anlehnung an DNV-GL CG0339 Vibrationsklasse A (0,7g) 2 Hz-13,2 Hz Amplitude ±... - Seite 45 TC-MIDI (+) TC-MIDI+ Technische Daten Gaskühler Betriebsbereitschaft nach max. 10 Minuten Umgebungstemperatur 5 °C bis 60 °C Gasausgangstaupunkt voreingestellt: 5 °C einstellbar: 2 °C…20 °C Schutzart IP 20 Mechanische Beanspruchung Getestet in Anlehnung an DNV-GL CG0339 Vibrationsklasse A (0,7g) 2 Hz-13,2 Hz Amplitude ± 1,0 mm 13,2 Hz -100 Hz Beschleunigung Gehäuse Edelstahl, gebürstet...
-
Seite 46: Technische Daten Optionen
TC-MIDI (+) 9.2 Technische Daten Optionen Technische Daten Analogausgang Kühlertemperatur Signal 4-20 mA bzw. 2-10 V entspricht -20 °C bis +60 °C Kühlertemperatur Anschluss Stecker M12x1, DIN EN 61076-2-101 Technische Daten digitale Schnittstelle Signal Modbus RTU (RS-485) Anschluss Stecker M12x1, DIN EN 61076-2-101 Technische Daten peristaltische Pumpen CPsingle / CPdouble Umgebungstemperatur 0 °C bis 60 °C Förderleistung... -
Seite 47: Flusspläne
TC-MIDI (+) 9.3 Flusspläne TC-MIDI Standardverschlauchung je Gasweg 1 Kühler 4.2 Messgaspumpe, Druckbetrieb (Option) 2 Feuchtefühler (Option) 5.1 Kondensatpumpe (Option) 3 Filter (Option) 5.2 Automatischer Kondensatableiter, Druckbetrieb (Opti- 4.1 Messgaspumpe, Saugbetrieb (Option) TC-MIDI+ 1 Gasweg in Reihe 1 Kühler 4.1 Messgaspumpe, Saugbetrieb (Option) 2 Feuchtefühler (Option) 4.2 Messgaspumpe, Druckbetrieb (Option) 3 Filter (Option) -
Seite 48: Abmessungen (Mm)
TC-MIDI (+) 9.4 Abmessungen (mm) TC-MIDI 108 (4.3") 20 (0.8") 305 (12") 101,5 (4") Messgas Feuchtefühler EIN/AUS (optional) Filter (optional) Kondensat Messgaspumpe Peristaltische Pumpe - seitlicher Anbau - (optional) (optional) Messgaspumpe - Unterbau - (optional) 320 (12.6") 148 (5.8") Luft Luft S1 = Netzanschluss S2 = Statusausgang... - Seite 49 TC-MIDI (+) TC-MIDI+ 108 (4.3") 305 (12") 101,5 (4") 20 (0.8") Messgas Feuchtefühler EIN/AUS (optional) Filter (optional) Messgaspumpe Kondensat - seitlicher Anbau - Peristaltische Pumpe (optional) (optional) Messgaspumpe - Unterbau - (optional) 320 (12.6") 164 (6.5") 132 (5.2") Luft Luft S1 = Netzanschluss S2 = Statusausgang S3/S4 = Analog-/...
-
Seite 50: Leistungskurven
TC-MIDI (+) 9.5 Leistungskurven TC-MIDI Umgebungstemperatur (°C) TC-MIDI 6111 TC-MIDI 6112 TV-SS ( : 50 °C) DTV ( : 50 °C) Anmerkung: Die Grenzkurven für die Wärmetauscher gelten bei einem Taupunkt von 50 °C. TC-MIDI+ Umgebungstemperatur (°C) TC-MIDI 6121 TC-MIDI 6122 STV-2 in Reihe ( : 55 °C) -
Seite 51: Wärmetauscher
TC-MIDI (+) 9.6 Wärmetauscher 9.6.1 Beschreibung Wärmetauscher TC-MIDI Die Energie des Messgases und damit in erster Näherung die abgeforderte Kühlleistung Q wird bestimmt durch die drei Para- meter Gastemperatur ϑ , Taupunkt τ (Feuchtigkeitsgehalt) und Volumenstrom v. Physikalisch bedingt steigt bei wachsender Gasenergie der Ausgangstaupunkt. -
Seite 52: Übersicht Wärmetauscher
TC-MIDI (+) 9.6.2 Übersicht Wärmetauscher TC-MIDI Wärmetauscher TV-SS DTS (DTS-6 2) 3) TS-I TG-I TV-SS-I DTS-I (DTS-6-I DTG-I DTV-I Ausführung/Material Edelstahl Glas PVDF Edelstahl Glas PVDF Durchfluss v 500 l/h 400 l/h 235 l/h 2 x 250 l/h 2 x 200 l/h 2 x 160 l/h Eingangstaupunkt τ... -
Seite 53: Beigefügte Dokumente
TC-MIDI (+) 10 Beigefügte Dokumente – Konformitätserklärung KX440007 – RMA - Dekontaminierungserklärung BD440016 ◦ 07/2022 Bühler Technologies GmbH... - Seite 56 RMA-Formular und Erklärung über Dekontaminierung RMA-Form and explanation for decontamination RMA-Nr./ RMA-No. Die RMA-Nr. bekommen Sie von Ihrem Ansprechpartner im Vertrieb oder Service. Bei Rücksendung eines Altgeräts zur Entsorgung tragen Sie bitte in das Feld der RMA-Nr. "WEEE" ein./ You may obtain the RMA number from your sales or ser- vice representative.
-
Seite 57: Dekontaminierungserklärung
Dekontaminierungserklärung DE000011 Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen 12/2022 Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 E-Mail: service@buehler-technologies.com Internet: www.buehler-technologies.com...
