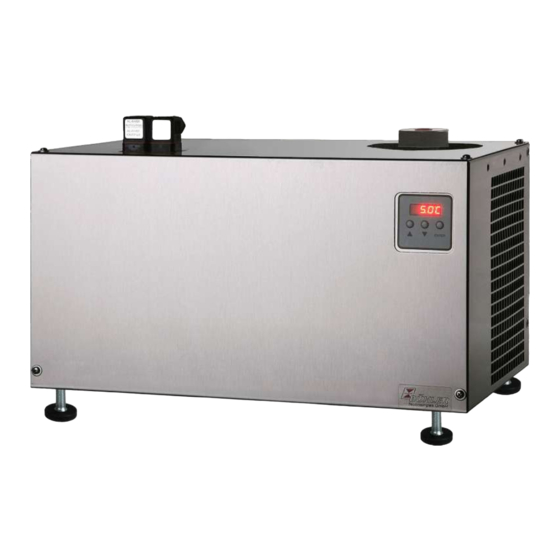

Kompressor-messgaskühler
Vorschau anzeigen Andere Handbücher für EGK 10:
1
2
Inhalt
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Analysentechnik
Kompressor-Messgaskühler
EGK 10
Betriebs- und Installationsanleitung
Originalbetriebsanleitung
BD450005
Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen
10/2018
Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20
E-Mail: analyse@buehler-technologies.com
Internet: www.buehler-technologies.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bühler technologies EGK 10

Inhaltszusammenfassung für Bühler technologies EGK 10

  • Seite 1 Analysentechnik Kompressor-Messgaskühler EGK 10 Betriebs- und Installationsanleitung Originalbetriebsanleitung BD450005 Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen 10/2018 Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 E-Mail: analyse@buehler-technologies.com Internet: www.buehler-technologies.com...
  • Seite 2 Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 Internet: www.buehler-technologies.com E-Mail: analyse@buehler-technologies.com Lesen Sie die Bedienungsanleitung vor dem Gebrauch des Gerätes gründlich durch. Beachten Sie insbesondere die Warn- und Sicherheits- hinweise.

  • Seite 3: Inhaltsverzeichnis

    EGK 10 Inhaltsverzeichnis Einleitung ............................................ 2 Bestimmungsgemäße Verwendung ................................ 2 Bautypen.......................................... 2 Lieferumfang ........................................ 2 Bestellhinweise ........................................ 2 Sicherheitshinweise........................................ 3 Wichtige Hinweise ...................................... 3 Allgemeine Gefahrenhinweise.................................. 4 Transport und Lagerung ...................................... 5 4 Aufbauen und Anschließen ...................................... 6 Anforderungen an den Aufstellort ................................ 6 Montage.......................................... 6...

  • Seite 4: Einleitung

    EGK 10 1 Einleitung 1.1 Bestimmungsgemäße Verwendung Das Gerät ist zum industriellen Einsatz in Gasanalysensystemen bestimmt. Es stellt eine wesentliche Komponente zur Aufberei- tung des Messgases dar, um das Analysengerät vor Restfeuchtigkeit im Messgas zu schützen. Beachten Sie die Angaben hinsichtlich des spezifischen Verwendungszwecks, vorhandener Werkstoffkombinationen sowie Druck- und Temperaturgrenzen.

  • Seite 5: Sicherheitshinweise

    EGK 10 2 Sicherheitshinweise 2.1 Wichtige Hinweise Der Einsatz des Gerätes ist nur zulässig, wenn: – das Produkt unter den in der Bedienungs- und Installationsanleitung beschriebenen Bedingungen, dem Einsatz gemäß Ty- penschild und für Anwendungen, für die es vorgesehen ist, verwendet wird. Bei eigenmächtigen Änderungen des Gerätes ist die Haftung durch die Bühler Technologies GmbH ausgeschlossen,...

  • Seite 6: Allgemeine Gefahrenhinweise

    EGK 10 2.2 Allgemeine Gefahrenhinweise Das Gerät darf nur von Fachpersonal installiert werden, das mit den Sicherheitsanforderungen und den Risiken vertraut ist. Beachten Sie unbedingt die für den Einbauort relevanten Sicherheitsvorschriften und allgemein gültigen Regeln der Technik. Beugen Sie Störungen vor und vermeiden Sie dadurch Personen- und Sachschäden.

  • Seite 7: Transport Und Lagerung

    EGK 10 3 Transport und Lagerung Die Produkte sollten nur in der Originalverpackung oder einem geeigneten Ersatz transportiert werden. Bei Nichtbenutzung sind die Betriebsmittel gegen Feuchtigkeit und Wärme zu schützen. Sie müssen in einem überdachten, tro- ckenen und staubfreien Raum bei einer Temperatur von -20 °C bis 60 °C (-4 °F bis 140 °F) aufbewahrt werden.

  • Seite 8: Aufbauen Und Anschließen

    EGK 10 4 Aufbauen und Anschließen 4.1 Anforderungen an den Aufstellort Das Gerät ist für den Einsatz in geschlossenen Räumen zur Wandmontage oder als Tischgerät vorgesehen. Beim Einsatz im Frei- en ist ein ausreichender Wetterschutz vorzusehen. Montieren Sie das Gerät so, dass unterhalb des Kühlers genügend Raum zur Ableitung des Kondensates vorhanden ist. Oberhalb ist etwas Platz für die Gaszuführung vorzusehen.

  • Seite 9: Spannungsfestigkeitsprüfung

    EGK 10 WARNUNG Gefährliche Spannung Der Anschluss darf nur von geschultem Fachpersonal vorgenommen werden. VORSICHT Falsche Netzspannung Falsche Netzspannung kann das Gerät zerstören. Bei Anschluss auf die richtige Netzspannung gemäß Typenschild achten. WARNUNG Hohe Spannung Beschädigung des Gerätes bei Durchführung der Isolationsprüfung Führen Sie keine Prüfung der Spannungsfestigkeit mit Hochspannung am Gesamtgerät...

  • Seite 10: Betrieb Und Bedienung

    EGK 10 5 Betrieb und Bedienung HINWEIS Das Gerät darf nicht außerhalb seiner Spezifikation betrieben werden! Nach dem Einschalten des Kühlers sehen Sie die Anzeige der Blocktemperatur. Die Anzeige blinkt, bis die Blocktemperatur den eingestellten Sollwert (± einstellbaren Alarmbereich) erreicht hat. Der Statuskontakt ist in der Stellung Alarm.

  • Seite 11: Übersicht Menüführung

    EGK 10 5.1.1 Übersicht Menüführung Anzeige der Temperatur und des Betriebszustandes ____ Anzeige ____ Angezeigt wird die Kühlertemperatur in 0,5°C/0.75 °F Schritten. Durch Betätigen der Enter Taste gelangt man aktuelle Temperatur ins Hauptmenü. Die Temperatur kann wahlweise in Celsius oder in Fahrenheit dargestellt werden.

  • Seite 12: Beschreibung Der Menüfunktionen

    EGK 10 5.2 Beschreibung der Menüfunktionen 5.2.1 Hauptmenü Kühler Von hier aus gelangt man zu allen relevanten Einstellmöglichkeiten des Kühlers. Im zugehörigen Untermenü können Solltemperatur und die Alarmschwellen ausgewählt werden. Globale Einstellung (ToP Settings) Auswahl der globalen Temperatureinheit. Wahlweise Grad Celsius (C) oder Grad Fahrenheit (F).

  • Seite 13: Wartung

    EGK 10 6 Wartung Spezielle Wartungsarbeiten sind beim Kühler in der Grundausführung nicht erforderlich. Je nach Kühlertyp können jedoch verschiedene Optionen enthalten sein. In diesem Fall sind folgende Wartungsarbeiten in regel- mäßigen Abständen durchzuführen: – Option Peristaltische Pumpe: Überprüfen der Schläuche Bei Wartungsarbeiten ist folgendes zu beachten: –...

  • Seite 14: Service Und Reparatur

    EGK 10 7 Service und Reparatur Sollte ein Fehler beim Betrieb auftreten, finden Sie in diesem Kapitel Hinweise zur Fehlersuche und Beseitigung. Reparaturen an den Betriebsmitteln dürfen nur von Bühler autorisiertem Personal ausgeführt werden. Sollten Sie Fragen haben, wenden Sie sich bitte an unseren Service: Tel.: +49-(0)2102-498955 oder Ihre zuständige Vertretung...

  • Seite 15: Fehlermeldungen Im Display

    EGK 10 Fehlermeldungen im Display Die Anzeige wechselt zwischen der Anzeige der Temperatur und der Fehlermeldung, Problem / Störung Mögliche Ursache Abhilfe Error 01 – Unterbrechung – Temperaturfühler defekt: Kühler einsen- Error 02 – Kurzschluss – Temperaturfühler defekt: Kühler einsen- 7.2 Sicherheitshinweise...
  • Seite 16 EGK 10 – Deckel abheben. – Nun sind alle Komponenten frei zugänglich. Abb. 2: A100036 EGK 10 Übersicht 1 Wärmetauscher Messgas (gefüllt mit Glykol-basiertem 5 Netzanschlussstecker Kühlmittel) 2 Anzeige ABT 400 6 Alarmstecker 3 Kompressor mit geschlossenem Kühlkreislauf, gefüllt mit 7 Verflüssiger...

  • Seite 17: Austausch Der Feinsicherung Des Messgaskühlers

    EGK 10 7.4 Austausch der Feinsicherung des Messgaskühlers – Gerät wie unter Kapitel Öffnen des Gehäuses [> Seite 13] beschrieben öffnen. – Die Sicherung befindet sich auf der Platine unter einer Plastikkappe. Feinsicherung austauschen und Kappe wieder auf- drücken. Beachten Sie die Netzspannung für die Auswahl der richtigen Feinsicherung.

  • Seite 18: Austausch Der Netz-/Regelplatine

    EGK 10 – Lüfter tauschen und in umgekehrter Reihenfolge einbauen. 7.6 Austausch der Netz-/Regelplatine – Gerät wie in Kapitel Öffnen des Gehäuses [> Seite 13] beschrieben öffnen. – Alle Kabel entfernen. – Klemmenplan EGK: Heizung Lüfter Kompressor Peristaltische Pumpe Peristaltische Pumpe Kein Jumper gesetzt Abb. 3: A100042 Netz- und Regelplatine...

  • Seite 19: Austausch Der Controller-Platine Mcp1

    EGK 10 7.7 Austausch der Controller-Platine MCP1 – Gerät wie in Kapitel Öffnen des Gehäuses [> Seite 13] beschrieben öffnen. – Platine MCP1 von der Regelplatine abziehen. – Neue Platine aufstecken. Achten Sie auf die Einbaulage: Die Bauteile müssen nach oben zeigen! –...

  • Seite 20: Reinigung Und Demontage Des Wärmetauschers

    EGK 10 7.9 Reinigung und Demontage des Wärmetauschers Wärmetauscher müssen nur ausgetauscht oder gewartet werden, wenn sie verstopft oder beschädigt sind. Sollten sie sich zuge- setzt haben, empfehlen wir zu prüfen, ob sich dies in Zukunft durch den Einsatz eines Filters vermeiden lässt.

  • Seite 21: Entsorgung

    EGK 10 8 Entsorgung Der Kältekreislauf des Kühlers ist mit Kältemittel R134a gefüllt. Der Wärmetauscher enthält ein Kühlmittel auf der Basis von Gly- kol. Entsorgen Sie die Teile so, dass keine Gefährdung für Gesundheit und Umwelt entsteht. Beachten Sie bei der Entsorgung die ge- setzlichen Vorschriften im Anwenderland für die Entsorgung von elektronischen Bauteilen und Geräten sowie Gefahrstoffen.

  • Seite 22: Anhang

    EGK 10 9 Anhang 9.1 Technische Daten Technische Daten Gaskühler Betriebsbereitschaft: nach max. 15 Minuten Nennkühlleistung (bei 25 °C): 1450 kJ/h Umgebungstemperatur: 5 °C bis 50 °C Gasausgangstaupunkt voreingestellt: 5 °C einstellbar: 2 °C bis 20 °C Alarmschwelle einstellbar um Taupunkt obere Alarmschwelle: +1 °C bis +7 °C, Werkseinstellung 3 °C...

  • Seite 23: Abmessungen

    EGK 10 9.3 Abmessungen BD450005 ◦ 10/2018 Bühler Technologies GmbH...

  • Seite 24: Beigefügte Dokumente

    EGK 10 10 Beigefügte Dokumente – Konformitätserklärung KX450001 – RMA - Dekontaminierungserklärung Bühler Technologies GmbH BD450005 ◦ 10/2018...

Inhaltsverzeichnis
