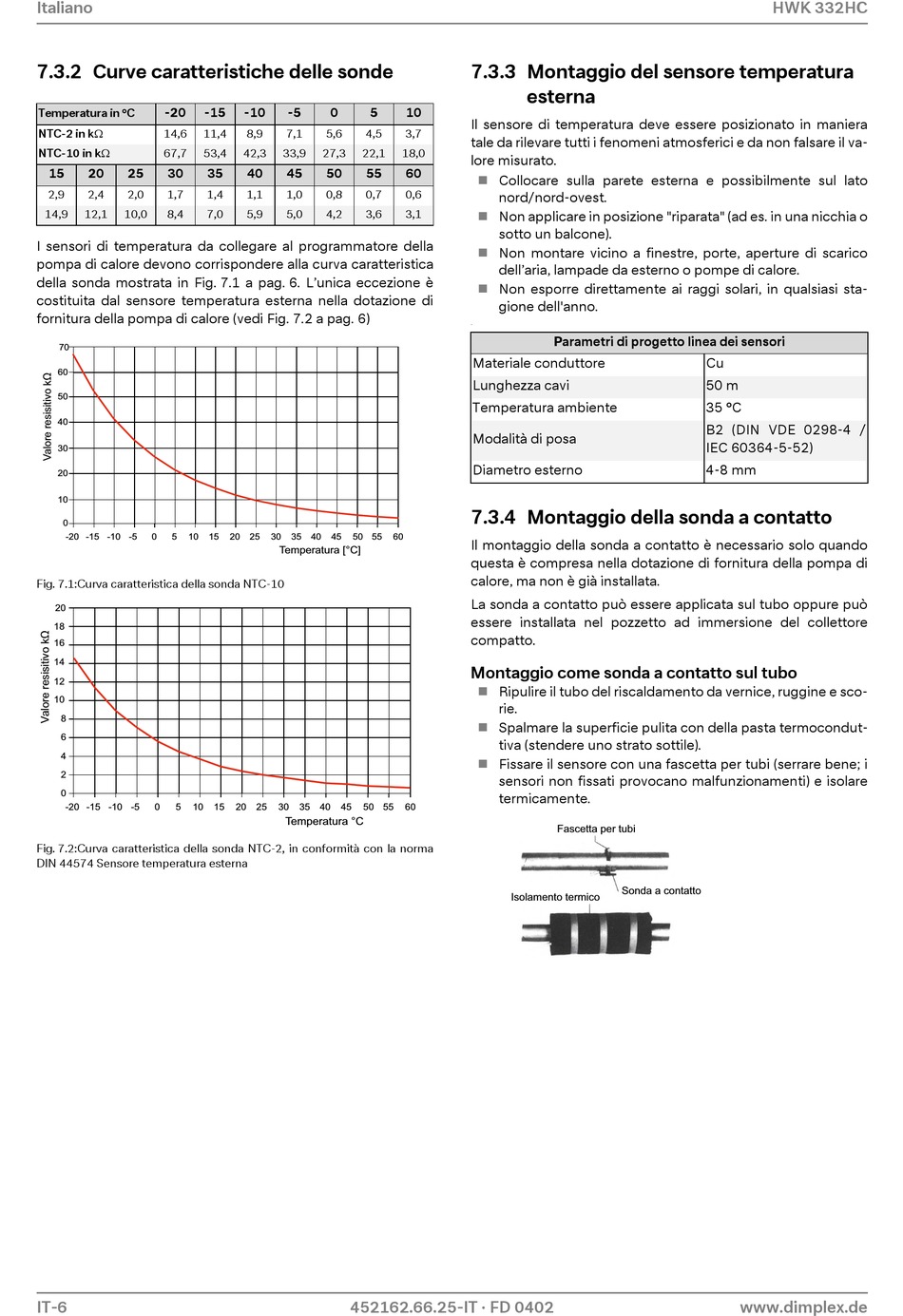

7.3.2 Curve caratteristiche delle sonde
-20
-15
Temperatura in °C
NTC-2 in k
14,6
11,4
NTC-10 in k
67,7
53,4
15
20
25
30
2,9
2,4
2,0
1,7
14,9
12,1
10,0
8,4
I sensori di temperatura da collegare al programmatore della
pompa di calore devono corrispondere alla curva caratteristica
della sonda mostrata in Fig. 7.1 a pag. 6. L'unica eccezione è
costituita dal sensore temperatura esterna nella dotazione di
fornitura della pompa di calore (vedi Fig. 7.2 a pag. 6)
70
60
50
40
30
20
10
0
-20 -15 -10 -5
0
5
10
Fig. 7.1:Curva caratteristica della sonda NTC-10
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5
0
5
10
Fig. 7.2:Curva caratteristica della sonda NTC-2, in conformità con la norma
DIN 44574 Sensore temperatura esterna
IT-6
-10
-5
0
5
8,9
7,1
5,6
4,5
42,3
33,9
27,3
22,1
35
40
45
50
55
1,4
1,1
1,0
0,8
0,7
7,0
5,9
5,0
4,2
3,6
15
20
25
30
35
40
45
50 55
Temperatura [°C]
15
20
25
30
35
40
45
50 55
Temperatura °C
452162.66.25-IT · FD 0402
7.3.3 Montaggio del sensore temperatura
esterna
10
Il sensore di temperatura deve essere posizionato in maniera
3,7
tale da rilevare tutti i fenomeni atmosferici e da non falsare il va-
18,0
lore misurato.
60
Collocare sulla parete esterna e possibilmente sul lato
0,6
nord/nord-ovest.
3,1
Non applicare in posizione "riparata" (ad es. in una nicchia o
sotto un balcone).
Non montare vicino a finestre, porte, aperture di scarico
dell'aria, lampade da esterno o pompe di calore.
Non esporre direttamente ai raggi solari, in qualsiasi sta-
gione dell'anno.
-
Parametri di progetto linea dei sensori
Materiale conduttore
Lunghezza cavi
Temperatura ambiente
Modalità di posa
Diametro esterno
7.3.4 Montaggio della sonda a contatto
60
Il montaggio della sonda a contatto è necessario solo quando
questa è compresa nella dotazione di fornitura della pompa di
calore, ma non è già installata.
La sonda a contatto può essere applicata sul tubo oppure può
essere installata nel pozzetto ad immersione del collettore
compatto.
Montaggio come sonda a contatto sul tubo
Ripulire il tubo del riscaldamento da vernice, ruggine e sco-
rie.
Spalmare la superficie pulita con della pasta termocondut-
tiva (stendere uno strato sottile).
Fissare il sensore con una fascetta per tubi (serrare bene; i
sensori non fissati provocano malfunzionamenti) e isolare
termicamente.
60
Fascetta per tubi
Isolamento termico
HWK 332HC
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
Sonda a contatto
