IT

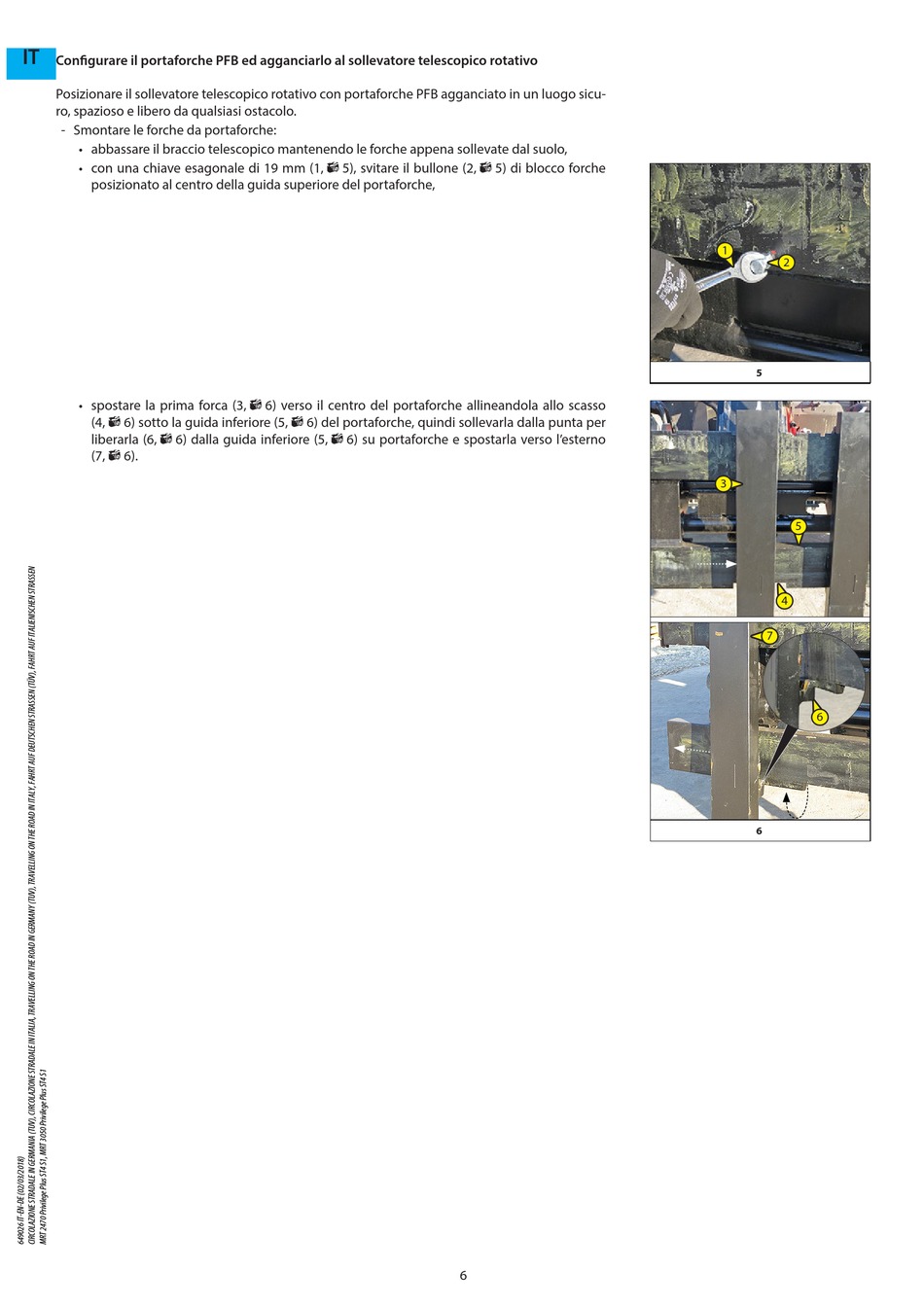

Configurare il portaforche PFB ed agganciarlo al sollevatore telescopico rotativo
Posizionare il sollevatore telescopico rotativo con portaforche PFB agganciato in un luogo sicu-
ro, spazioso e libero da qualsiasi ostacolo.
- Smontare le forche da portaforche:
• abbassare il braccio telescopico mantenendo le forche appena sollevate dal suolo,
• con una chiave esagonale di 19 mm (1,
posizionato al centro della guida superiore del portaforche,
• spostare la prima forca (3,

(4, 6) sotto la guida inferiore (5,

liberarla (6, 6) dalla guida inferiore (5,

(7, 6).

5), svitare il bullone (2,

6) verso il centro del portaforche allineandola allo scasso

6) del portaforche, quindi sollevarla dalla punta per

6) su portaforche e spostarla verso l'esterno

5) di blocco forche
