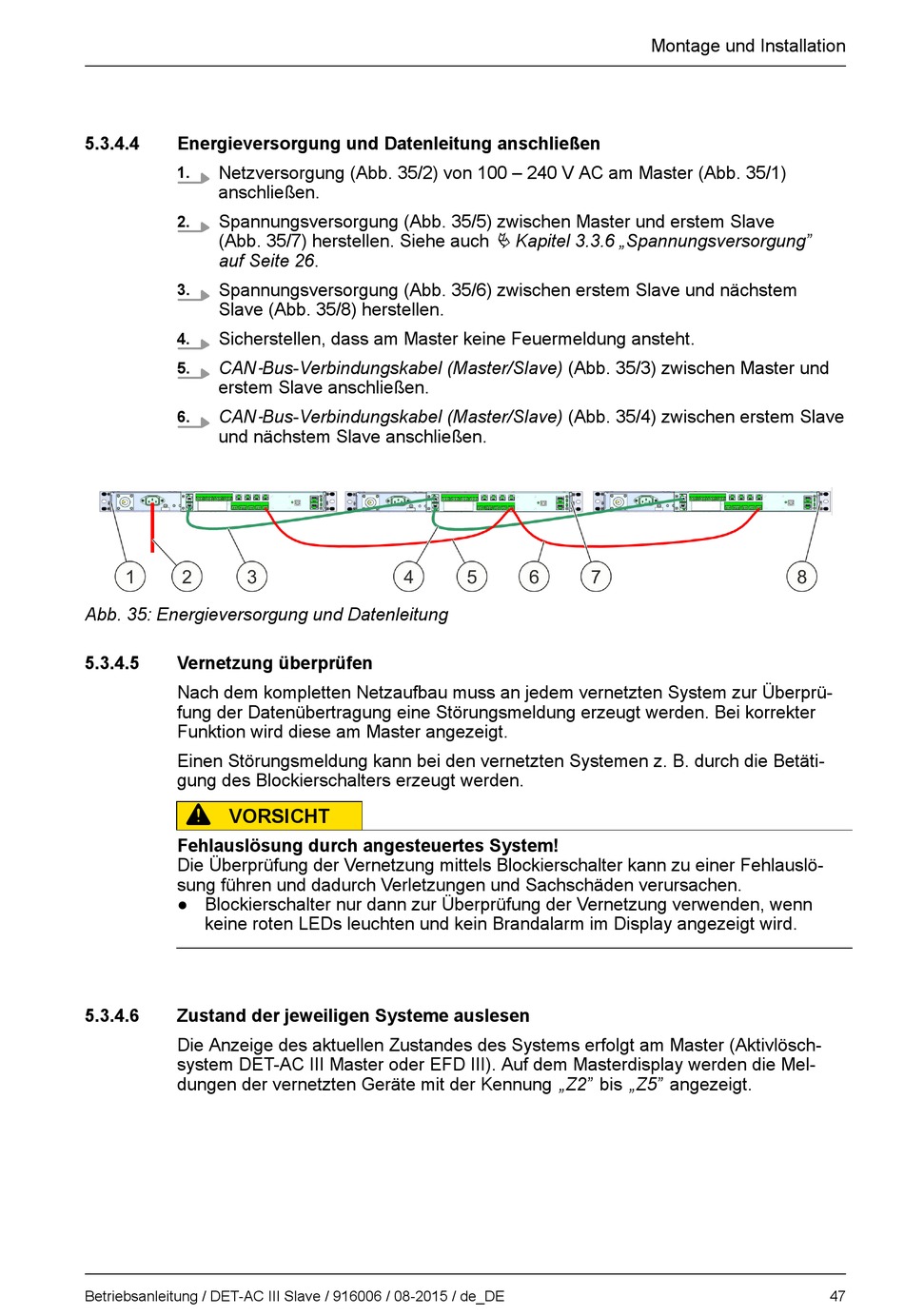

5.3.4.4
Energieversorgung und Datenleitung anschließen
Netzversorgung (Abb. 35/2) von 100 – 240 V AC am Master (Abb. 35/1)
1.
anschließen.
Spannungsversorgung (Abb. 35/5) zwischen Master und erstem Slave
2.
(Abb. 35/7) herstellen. Siehe auch
auf Seite 26.
Spannungsversorgung (Abb. 35/6) zwischen erstem Slave und nächstem
3.
Slave (Abb. 35/8) herstellen.
Sicherstellen, dass am Master keine Feuermeldung ansteht.
4.
‑ Bus-Verbindungskabel (Master/Slave) (Abb. 35/3) zwischen Master und
CAN
5.
erstem Slave anschließen.
‑ Bus-Verbindungskabel (Master/Slave) (Abb. 35/4) zwischen erstem Slave
CAN
6.
und nächstem Slave anschließen.
Abb. 35: Energieversorgung und Datenleitung
5.3.4.5
Vernetzung überprüfen
Nach dem kompletten Netzaufbau muss an jedem vernetzten System zur Überprü-
fung der Datenübertragung eine Störungsmeldung erzeugt werden. Bei korrekter
Funktion wird diese am Master angezeigt.
Einen Störungsmeldung kann bei den vernetzten Systemen z. B. durch die Betäti-
gung des Blockierschalters erzeugt werden.
L
VORSICHT
Fehlauslösung durch angesteuertes System!
Die Überprüfung der Vernetzung mittels Blockierschalter kann zu einer Fehlauslö-
sung führen und dadurch Verletzungen und Sachschäden verursachen.
● Blockierschalter nur dann zur Überprüfung der Vernetzung verwenden, wenn
keine roten LEDs leuchten und kein Brandalarm im Display angezeigt wird.
5.3.4.6
Zustand der jeweiligen Systeme auslesen
Die Anzeige des aktuellen Zustandes des Systems erfolgt am Master (Aktivlösch-
system DET-AC III Master oder EFD III). Auf dem Masterdisplay werden die Mel-
dungen der vernetzten Geräte mit der Kennung „Z2" bis „Z5" angezeigt.
Betriebsanleitung / DET-AC III Slave / 916006 / 08-2015 / de_DE
Montage und Installation
Ä Kapitel 3.3.6 „Spannungsversorgung"
