3
Aufbau, Funktion und Anschlüsse
3.1
Aufbau

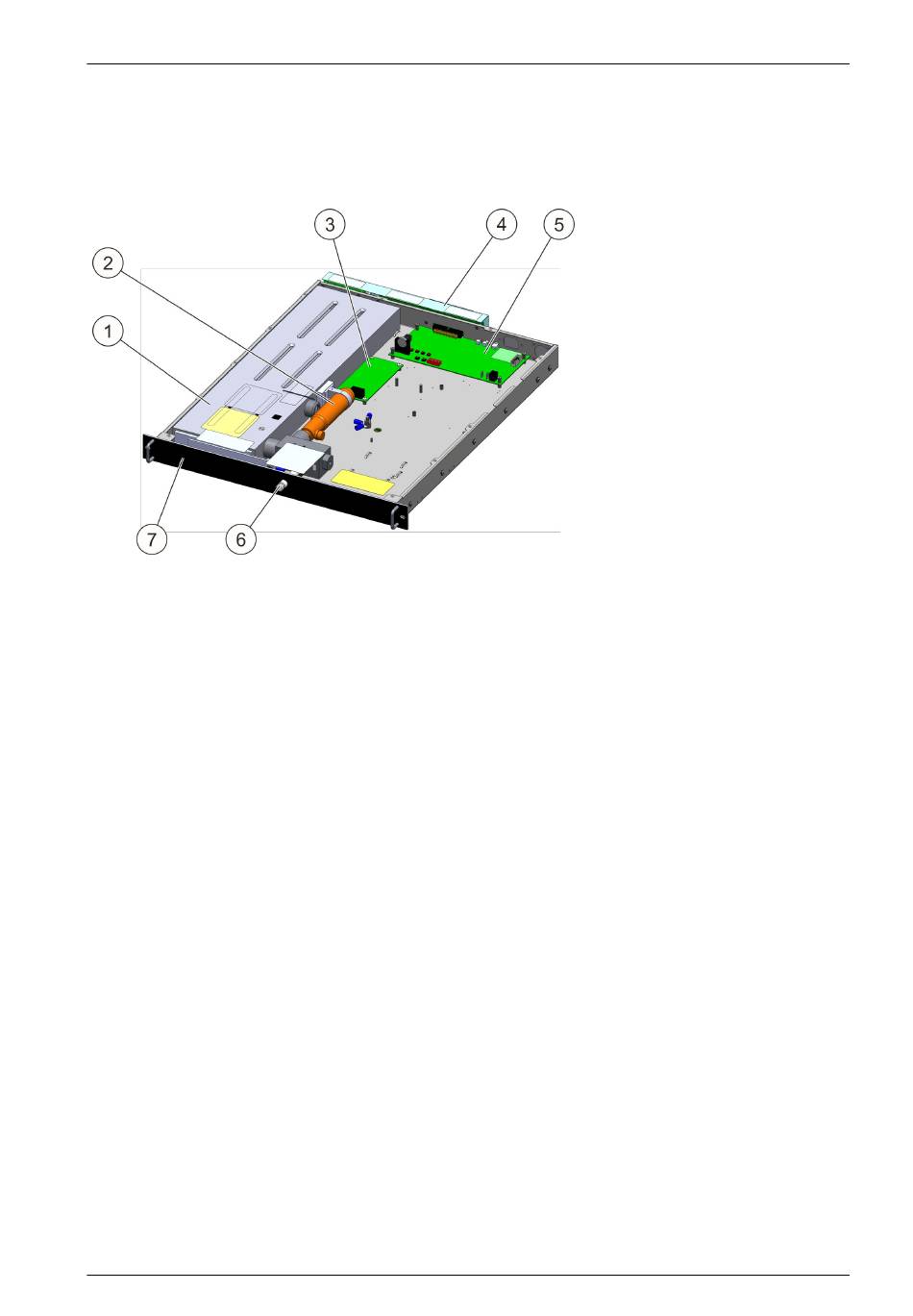

Abb. 2: Aufbau des Systems
1 Tank (Löschmittelbehälter) mit Füllstands-
überwachung und Auslöseeinrichtung
2 Treibgaspatrone
3 Karte Schwundüberwachung
4 Anschlussleiste (Karte Anschlusstechnik /
Karte Netzwerk Interface)
3.2
Funktion
Im Auslösefall wird das System von einem übergeordneten System (Aktivlösch-
system DET-AC III Master oder Rauchansaugsystem EFD III) angesteuert. Die Aus-
löseeinrichtung wird elektrisch angesteuert, wodurch die Treibgaspatrone (Abb. 2/2)
geöffnet wird und das Treibmittel in den Tank (Abb. 2/1) strömt. Der Relaisausgang
„Löschen" wird angesteuert. Das Treibmittel presst das Löschmittel zur Löschdüse
(Abb. 2/6). An der Düse verdampft das Löschmittel und baut in dem zu schützenden
Schaltschrank die notwendige Konzentration zum Löschen auf.
Die im Tank integrierte Füllstandsüberwachung meldet einen Löschmittelschwund
an die Auswerteelektronik des übergeordneten Systems, das eine Störung (Lösch-
mittelschwund) auf dem Display anzeigt. Der Relaisausgang „Sammelstörung" wird
angesteuert.
Die Spannungsversorgung des Systems ist durch das übergeordnete System
sichergestellt.
Die Bedienung und Anzeige des aktuellen Systemzustandes erfolgt durch das über-
geordnete System.
Betriebsanleitung / DET-AC III Slave / 916006 / 08-2015 / de_DE
Aufbau, Funktion und Anschlüsse
5 Steuerkarte CPU3
6 Löschdüse
7 Frontplatte
21
