Meldungen Display
8

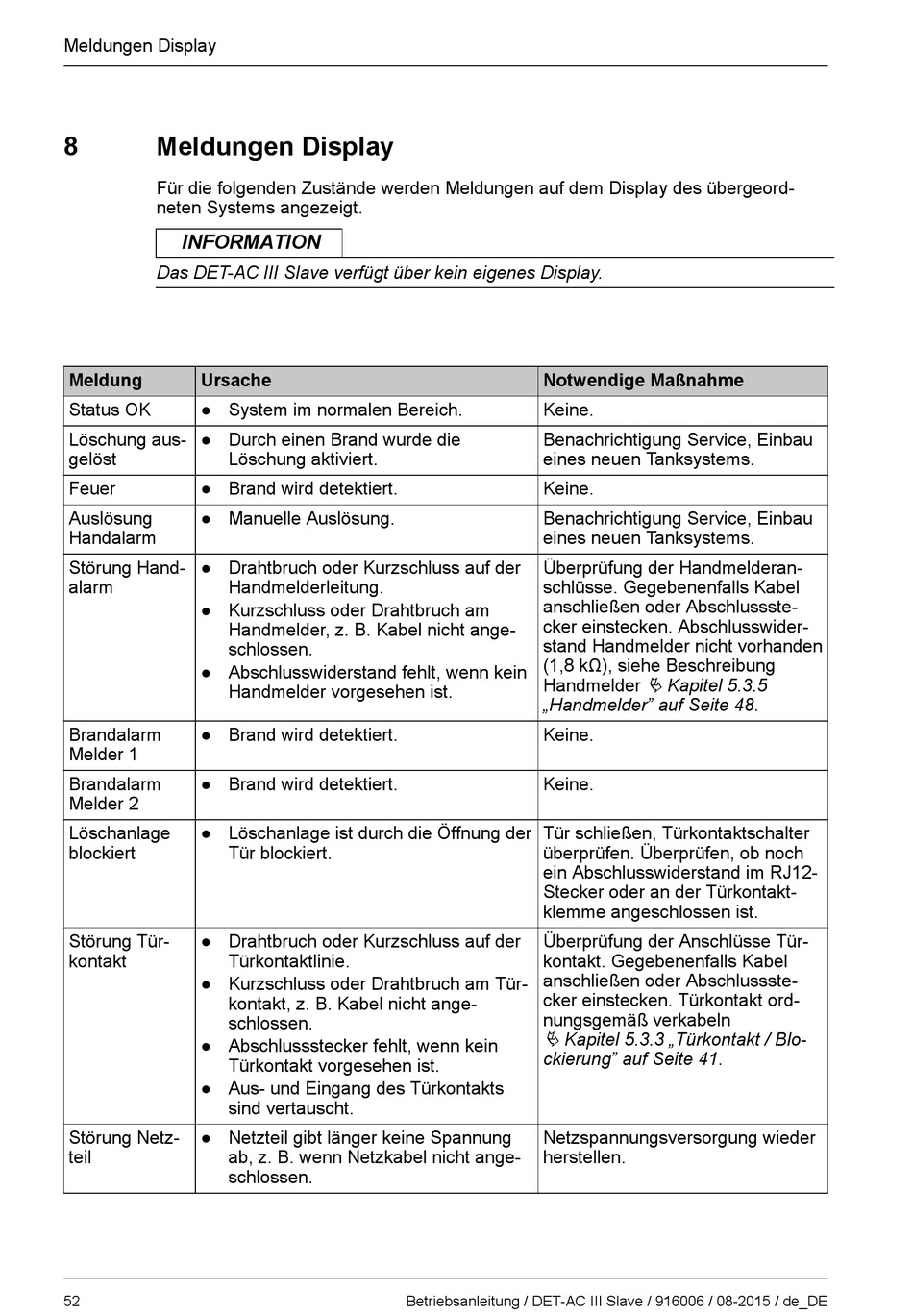

Meldungen Display
Für die folgenden Zustände werden Meldungen auf dem Display des übergeord-
neten Systems angezeigt.
INFORMATION
Das DET-AC III Slave verfügt über kein eigenes Display.
Meldung
Ursache
Status OK
● System im normalen Bereich.
Löschung aus-
● Durch einen Brand wurde die
gelöst
Löschung aktiviert.
Feuer
● Brand wird detektiert.
Auslösung
● Manuelle Auslösung.
Handalarm
Störung Hand-
● Drahtbruch oder Kurzschluss auf der
alarm
Handmelderleitung.
● Kurzschluss oder Drahtbruch am
Handmelder, z. B. Kabel nicht ange-
schlossen.
● Abschlusswiderstand fehlt, wenn kein
Handmelder vorgesehen ist.
Brandalarm
● Brand wird detektiert.
Melder 1
Brandalarm
● Brand wird detektiert.
Melder 2
Löschanlage
● Löschanlage ist durch die Öffnung der
blockiert
Tür blockiert.
Störung Tür-
● Drahtbruch oder Kurzschluss auf der
kontakt
Türkontaktlinie.
● Kurzschluss oder Drahtbruch am Tür-
kontakt, z. B. Kabel nicht ange-
schlossen.
● Abschlussstecker fehlt, wenn kein
Türkontakt vorgesehen ist.
● Aus- und Eingang des Türkontakts
sind vertauscht.
Störung Netz-
● Netzteil gibt länger keine Spannung
teil
ab, z. B. wenn Netzkabel nicht ange-
schlossen.
52
Notwendige Maßnahme
Keine.
Benachrichtigung Service, Einbau
eines neuen Tanksystems.
Keine.
Benachrichtigung Service, Einbau
eines neuen Tanksystems.
Überprüfung der Handmelderan-
schlüsse. Gegebenenfalls Kabel
anschließen oder Abschlussste-
cker einstecken. Abschlusswider-
stand Handmelder nicht vorhanden
(1,8 kΩ), siehe Beschreibung
Handmelder
„Handmelder" auf Seite 48.
Keine.
Keine.
Tür schließen, Türkontaktschalter
überprüfen. Überprüfen, ob noch
ein Abschlusswiderstand im RJ12-
Stecker oder an der Türkontakt-
klemme angeschlossen ist.
Überprüfung der Anschlüsse Tür-
kontakt. Gegebenenfalls Kabel
anschließen oder Abschlussste-
cker einstecken. Türkontakt ord-
nungsgemäß verkabeln
Ä Kapitel 5.3.3 „Türkontakt / Blo-
ckierung" auf Seite 41.
Netzspannungsversorgung wieder
herstellen.
Betriebsanleitung / DET-AC III Slave / 916006 / 08-2015 / de_DE
Ä Kapitel 5.3.5
