Das System DET-AC III Slave verfügt ebenso über zwei CAN‑Bus-Schnittstellen
(Abb. 27/16), über die das System direkt mit dem CMC III Überwachungssystem
verbunden werden kann
CMC III / CMC
Das CMC-TC ist das Vorgängermodell des CMC III und verfügt nicht über eine
CAN‑Bus-Schnittstelle. Über die RJ12-Anschlüsse (Abb. 27) können die drei
Zustände „Störung" (Abb. 27/6), „Feueralarm" (Abb. 27/7) und „Voralarm"
(Abb. 27/8) mittels einer CMC-TC I/O Unit abgefragt werden.
5.3.3
Türkontakt / Blockierung
Türkontaktschalter zur Überwachung der Türstellung (geöffnet/geschlossen) des
geschützten Schrankes werden am Anschluss "Türkontakt" angeschlossen. Wird
der Türkontaktschalter durch Öffnen der Tür betätigt, blockiert die Lösch-Ansteue-
rung des gesamten Systems. Es können pro System bis zu 10 Türkontaktschalter
angeschlossen werden. Die Leitungen zwischen den Türkontaktschaltern und dem
System werden auf Drahtbruch und Kurzschluss überwacht.
L
WARNUNG
Gefahr durch ungewollte Blockierung!
Der Anschluss von Türkontaktschaltern sowohl an den Anschluss "5" als auch
gleichzeitig an den Anschluss "13" führt auch bei geschlossenen Türen zur Blockie-
rung des Systems.
● Türkontaktschalter entweder nur an den Anschluss "5" oder an den Anschluss
"13" anschließen.

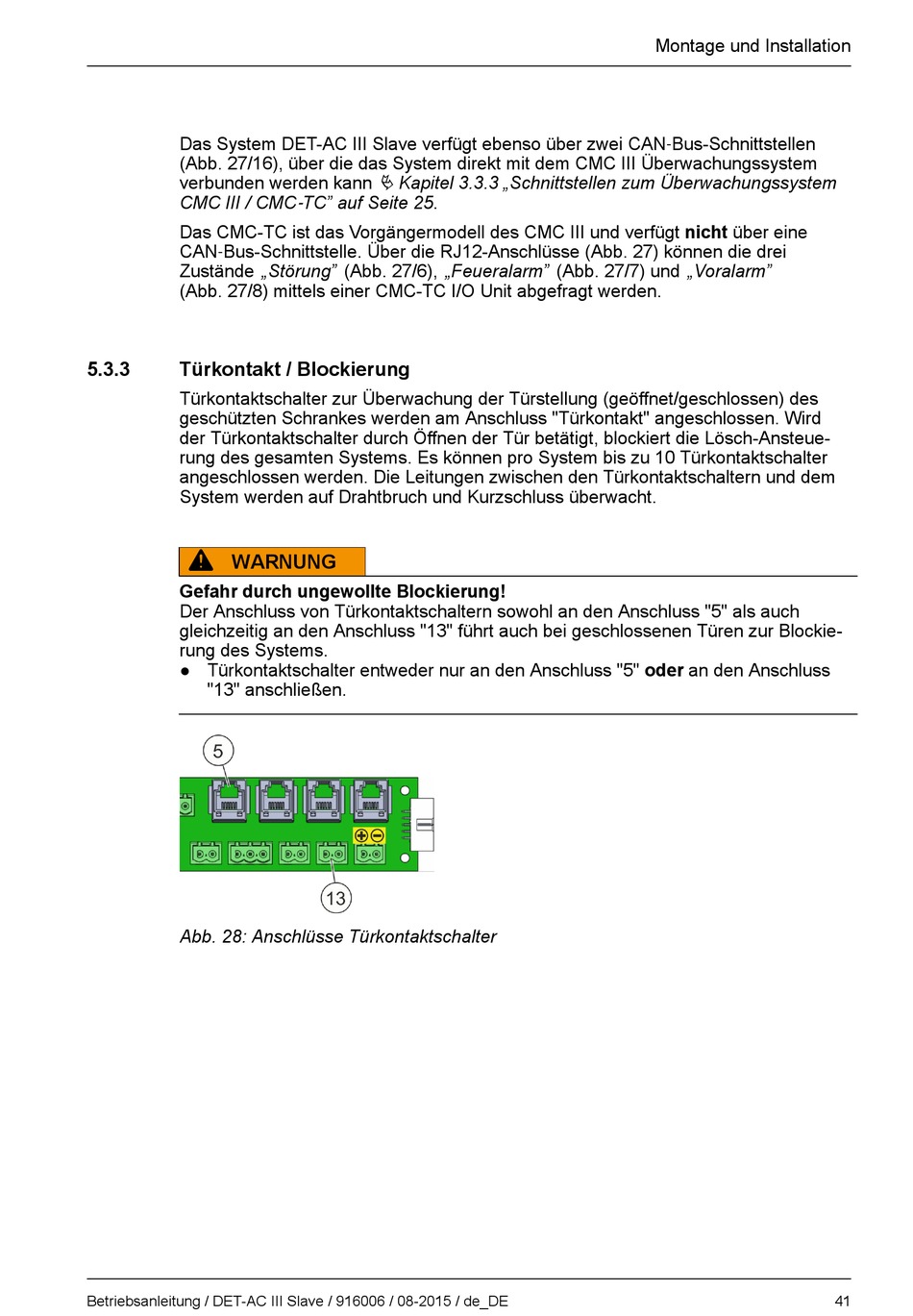

Abb. 28: Anschlüsse Türkontaktschalter
Betriebsanleitung / DET-AC III Slave / 916006 / 08-2015 / de_DE
Ä Kapitel 3.3.3 „Schnittstellen zum Überwachungssystem
‑ TC" auf Seite 25.
Montage und Installation
41
