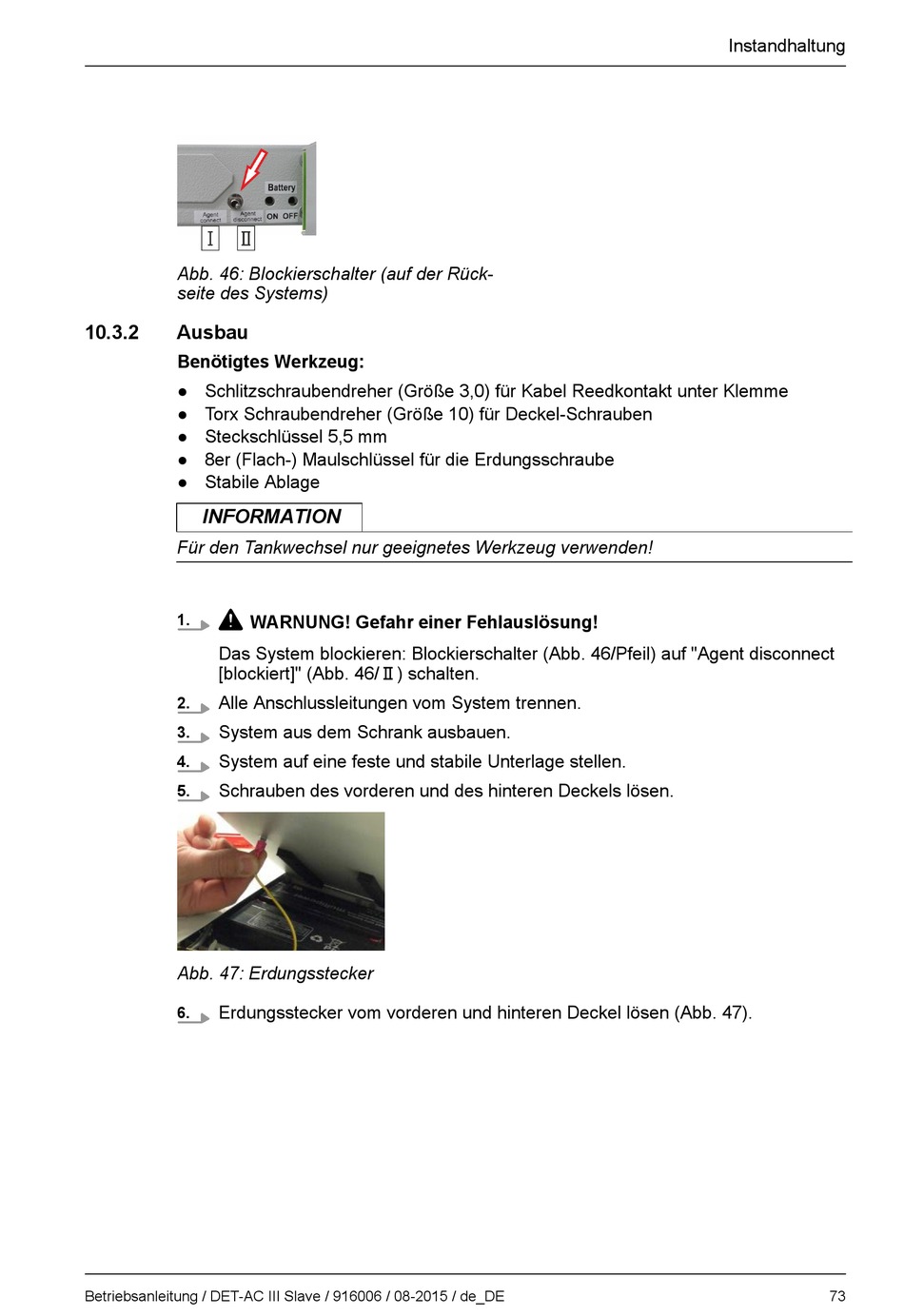

Abb. 46: Blockierschalter (auf der Rück-
seite des Systems)
10.3.2
Ausbau
Benötigtes Werkzeug:
● Schlitzschraubendreher (Größe 3,0) für Kabel Reedkontakt unter Klemme
● Torx Schraubendreher (Größe 10) für Deckel-Schrauben
● Steckschlüssel 5,5 mm
● 8er (Flach-) Maulschlüssel für die Erdungsschraube
● Stabile Ablage
INFORMATION
Für den Tankwechsel nur geeignetes Werkzeug verwenden!
L
1.
WARNUNG! Gefahr einer Fehlauslösung!
Das System blockieren: Blockierschalter (Abb. 46/Pfeil) auf "Agent disconnect
[blockiert]" (Abb. 46/Ⅱ) schalten.
Alle Anschlussleitungen vom System trennen.
2.
System aus dem Schrank ausbauen.
3.
System auf eine feste und stabile Unterlage stellen.
4.
Schrauben des vorderen und des hinteren Deckels lösen.
5.
Abb. 47: Erdungsstecker
Erdungsstecker vom vorderen und hinteren Deckel lösen (Abb. 47).
6.
Betriebsanleitung / DET-AC III Slave / 916006 / 08-2015 / de_DE
Instandhaltung
73
