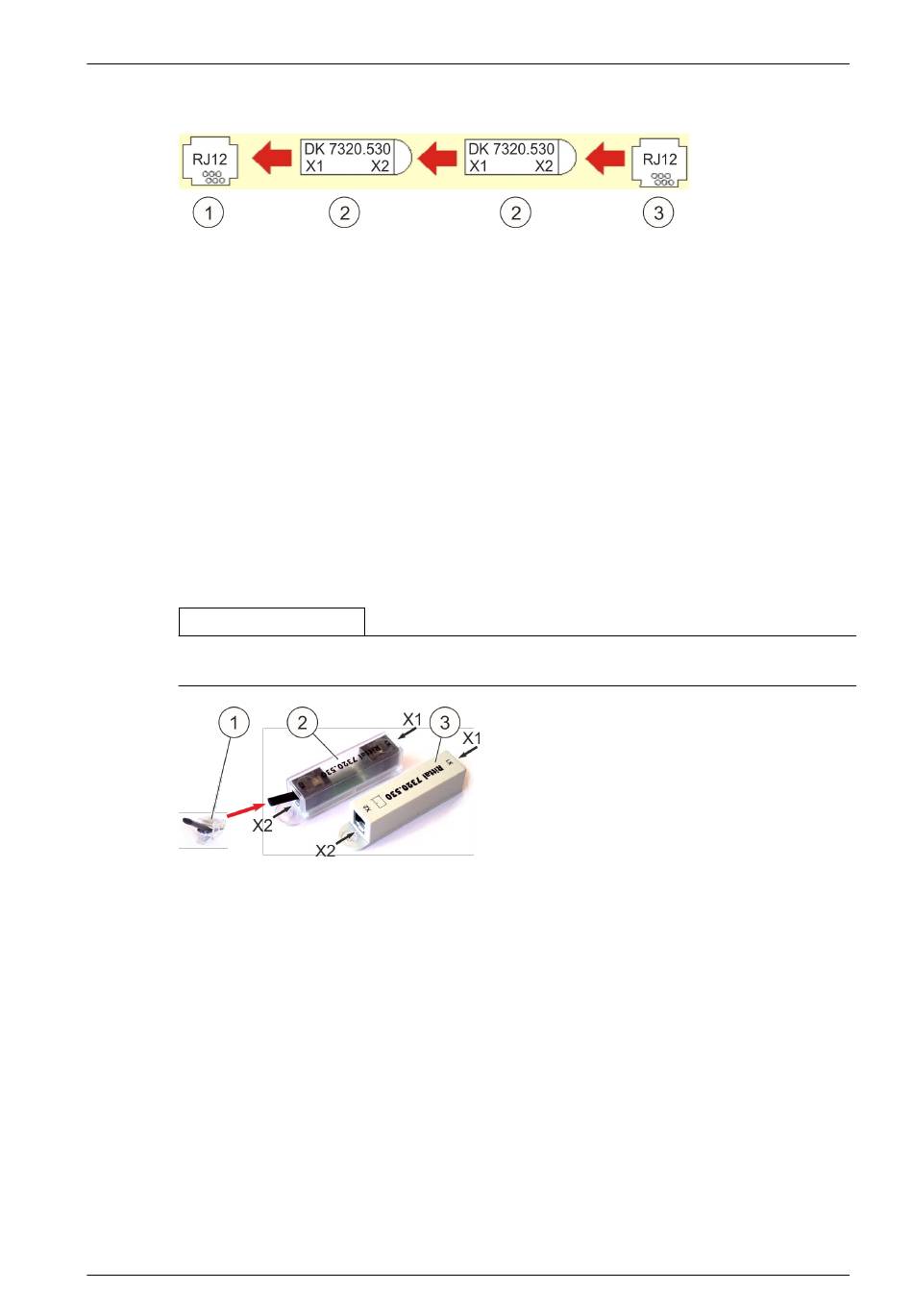

Abb. 29: Installationsschema für den Türkontaktschalter "RJ12-Stecker" (Zugangs-
Sensor)
1
Türkontakt-Eingang "5" (Abb. 28/5)
2
Türkontaktschalter "RJ12-Stecker"
X1 RJ12-Buchse (6-polig) für die Verbindung zum System oder die Reihenschal-
tung mit einem weiteren Türkontaktschalter
X2 RJ12-Buchse (6-polig) für die Reihenschaltung mit weiteren Türkontaktschal-
tern (maximal 10 Schalter) oder für den RJ12-Stecker "Abschlusswiderstand"
3
RJ12-Stecker "Abschlusswiderstand"
Beim Anschluss des RJ12-Steckers "Abschlusswiderstand" (Abb. 30/1) berücksich-
tigen, dass beim grauen älteren Türkontaktschalter (Abb. 30/3) ein anderer
Abschlusswiderstand als beim transparenten Türkontaktschalter (Abb. 30/2) erfor-
derlich ist:
● Grauer Türkontaktschalter: Abschlusswiderstand = 22 kΩ
● Transparenter Türkontaktschalter: Abschlusswiderstand = 1 kΩ
INFORMATION
Der vormontierte Abschlusswiderstand (Abb. 28/13) muss bei der Verwendung des
Schalters "Rittal 7320.530" entfernt werden.
Abb. 30: Türkontaktschalter und
Abschlusswiderstand (RJ12)
Auf der Steuerkarte CPU3 am DIP-Schalter "S3" (Abb. 31/2) die Schiebeschalter "6"
und "7" in Abhängigkeit des Schaltertyps (grau/transparent) vornehmen:
● Grauer Türkontaktschalter (Abb. 30/3):
Schiebeschalter "6" auf "OFF" und Schiebeschalter "7" auf "ON" setzen
(Abb. 31/A).
● Transparenter Türkontaktschalter (Abb. 30/2):
Schiebeschalter "6" auf "ON" Schiebeschalter "7" auf "OFF" setzen (Abb. 31/B).
Betriebsanleitung / DET-AC III Slave / 916006 / 08-2015 / de_DE
Montage und Installation
43
