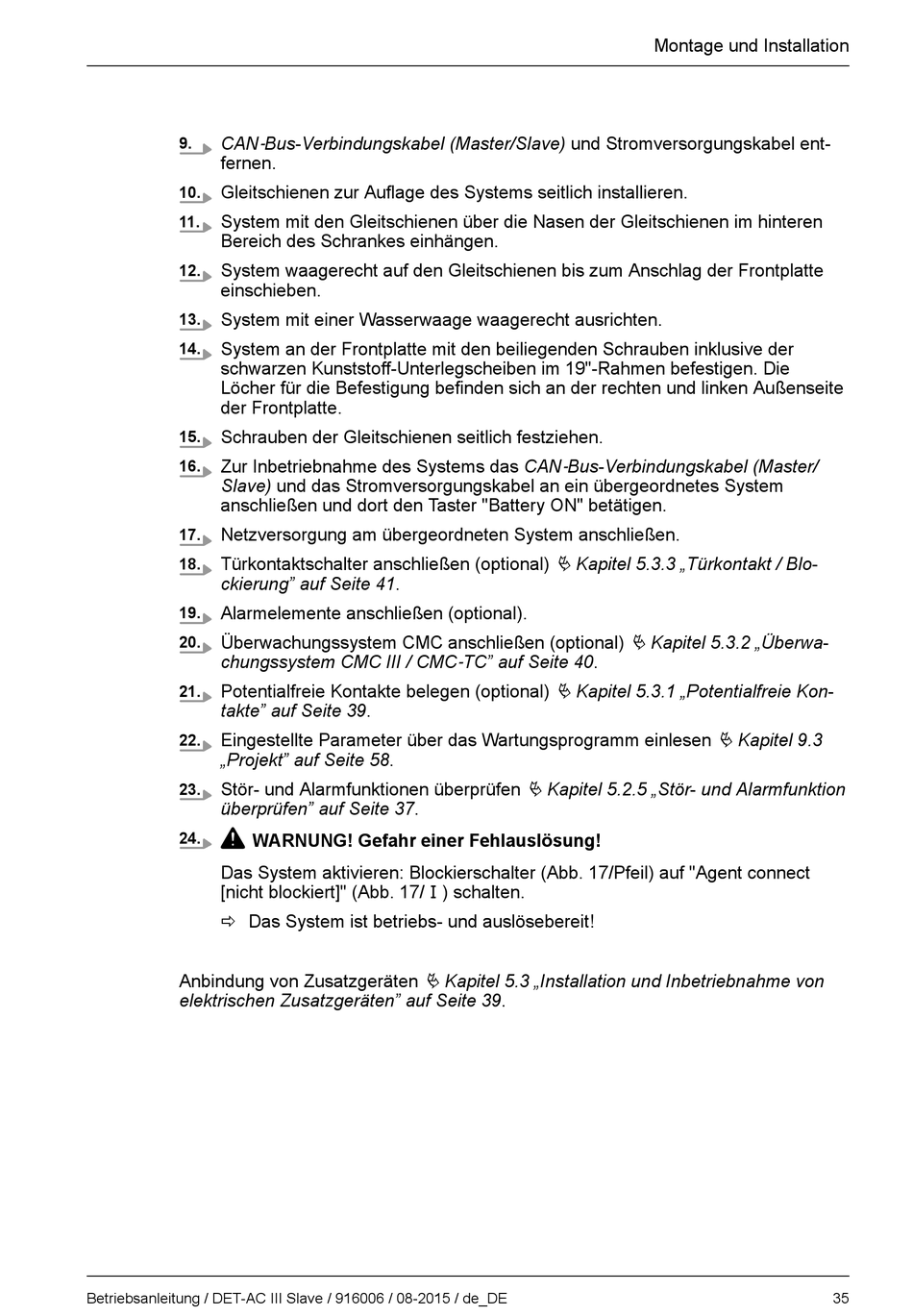

‑ Bus-Verbindungskabel (Master/Slave) und Stromversorgungskabel ent-
CAN
9.
fernen.
Gleitschienen zur Auflage des Systems seitlich installieren.
10.
System mit den Gleitschienen über die Nasen der Gleitschienen im hinteren
11.
Bereich des Schrankes einhängen.
System waagerecht auf den Gleitschienen bis zum Anschlag der Frontplatte
12.
einschieben.
System mit einer Wasserwaage waagerecht ausrichten.
13.
System an der Frontplatte mit den beiliegenden Schrauben inklusive der
14.
schwarzen Kunststoff-Unterlegscheiben im 19"-Rahmen befestigen. Die
Löcher für die Befestigung befinden sich an der rechten und linken Außenseite
der Frontplatte.
Schrauben der Gleitschienen seitlich festziehen.
15.
Zur Inbetriebnahme des Systems das CAN
16.
Slave) und das Stromversorgungskabel an ein übergeordnetes System
anschließen und dort den Taster "Battery ON" betätigen.
Netzversorgung am übergeordneten System anschließen.
17.
Türkontaktschalter anschließen (optional)
18.
ckierung" auf Seite 41.
Alarmelemente anschließen (optional).
19.
Überwachungssystem CMC anschließen (optional)
20.
chungssystem CMC III / CMC
Potentialfreie Kontakte belegen (optional)
21.
takte" auf Seite 39.
Eingestellte Parameter über das Wartungsprogramm einlesen
22.
„Projekt" auf Seite 58.
Stör- und Alarmfunktionen überprüfen
23.
überprüfen" auf Seite 37.
L
24.
WARNUNG! Gefahr einer Fehlauslösung!
Das System aktivieren: Blockierschalter (Abb. 17/Pfeil) auf "Agent connect
[nicht blockiert]" (Abb. 17/Ⅰ) schalten.
ð Das System ist betriebs- und auslösebereit!
Anbindung von Zusatzgeräten
elektrischen Zusatzgeräten" auf Seite 39.
Betriebsanleitung / DET-AC III Slave / 916006 / 08-2015 / de_DE
‑ Bus-Verbindungskabel (Master/
Ä Kapitel 5.3.3 „Türkontakt / Blo-
‑ TC" auf Seite 40.
Ä Kapitel 5.3.1 „Potentialfreie Kon-
Ä Kapitel 5.2.5 „Stör- und Alarmfunktion
Ä Kapitel 5.3 „Installation und Inbetriebnahme von
Montage und Installation
Ä Kapitel 5.3.2 „Überwa-
Ä Kapitel 9.3
35
