3.3
Anschlüsse

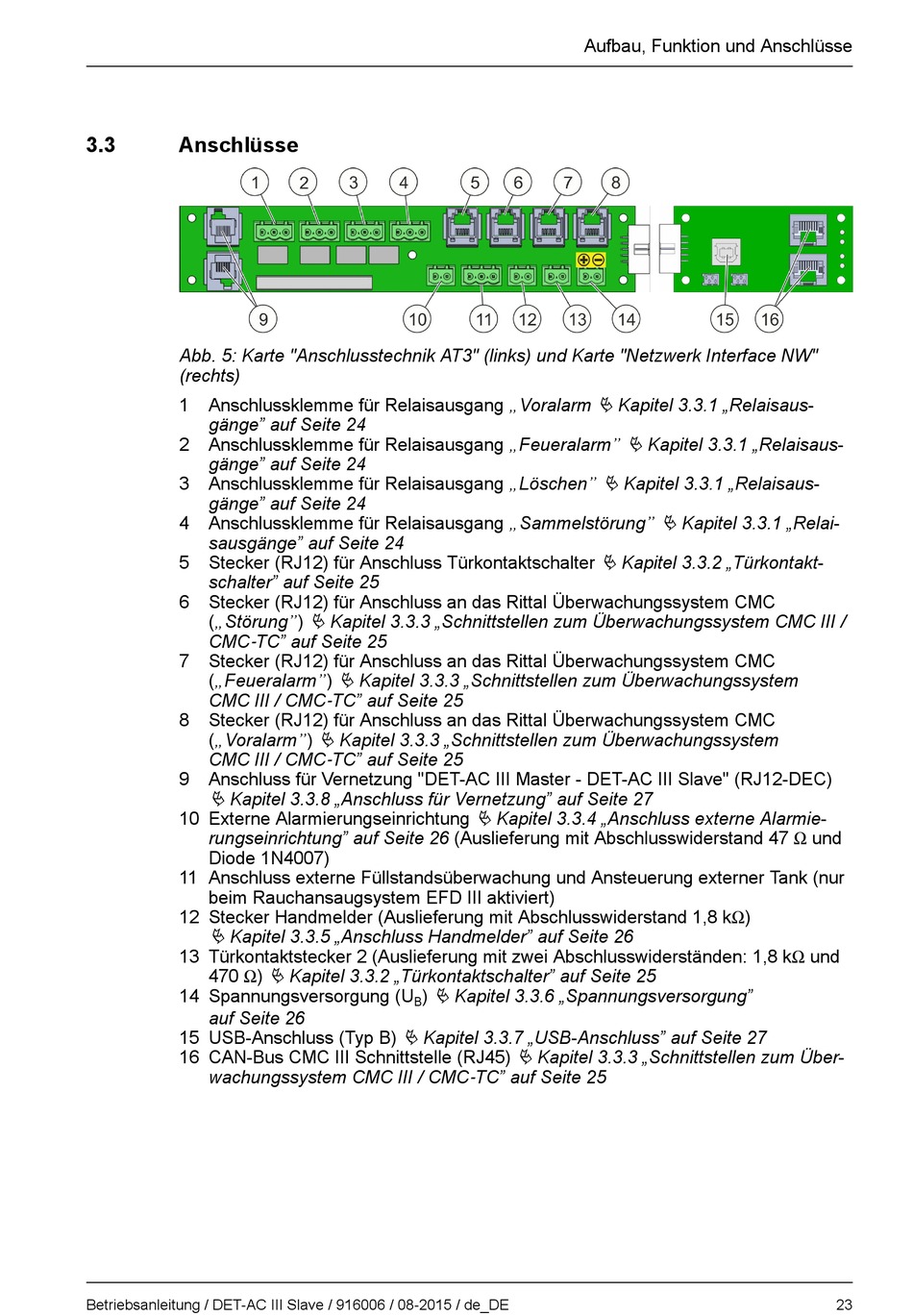

Abb. 5: Karte "Anschlusstechnik AT3" (links) und Karte "Netzwerk Interface NW"
(rechts)
1
Anschlussklemme für Relaisausgang „Voralarm
gänge" auf Seite 24
2
Anschlussklemme für Relaisausgang „Feueralarm"
gänge" auf Seite 24
3
Anschlussklemme für Relaisausgang „Löschen"
gänge" auf Seite 24
4
Anschlussklemme für Relaisausgang „Sammelstörung"
sausgänge" auf Seite 24
5
Stecker (RJ12) für Anschluss Türkontaktschalter
schalter" auf Seite 25
6
Stecker (RJ12) für Anschluss an das Rittal Überwachungssystem CMC
(„Störung")
‑ TC" auf Seite 25
CMC
7
Stecker (RJ12) für Anschluss an das Rittal Überwachungssystem CMC
(„Feueralarm")
CMC III / CMC
8
Stecker (RJ12) für Anschluss an das Rittal Überwachungssystem CMC
(„Voralarm")
CMC III / CMC
9
Anschluss für Vernetzung "DET-AC III Master - DET-AC III Slave" (RJ12-DEC)
Ä Kapitel 3.3.8 „Anschluss für Vernetzung" auf Seite 27
10 Externe Alarmierungseinrichtung
rungseinrichtung" auf Seite 26 (Auslieferung mit Abschlusswiderstand 47 Ω und
Diode 1N4007)
11 Anschluss externe Füllstandsüberwachung und Ansteuerung externer Tank (nur
beim Rauchansaugsystem EFD III aktiviert)
12 Stecker Handmelder (Auslieferung mit Abschlusswiderstand 1,8 kΩ)
Ä Kapitel 3.3.5 „Anschluss Handmelder" auf Seite 26
13 Türkontaktstecker 2 (Auslieferung mit zwei Abschlusswiderständen: 1,8 kΩ und
470 Ω)
14 Spannungsversorgung (U
auf Seite 26
15 USB-Anschluss (Typ B)
16 CAN-Bus CMC III Schnittstelle (RJ45)
wachungssystem CMC III / CMC
Betriebsanleitung / DET-AC III Slave / 916006 / 08-2015 / de_DE
Ä Kapitel 3.3.3 „Schnittstellen zum Überwachungssystem CMC III /
Ä Kapitel 3.3.3 „Schnittstellen zum Überwachungssystem
‑ TC" auf Seite 25
Ä Kapitel 3.3.3 „Schnittstellen zum Überwachungssystem
‑ TC" auf Seite 25
Ä Kapitel 3.3.2 „Türkontaktschalter" auf Seite 25
Ä Kapitel 3.3.6 „Spannungsversorgung"
)
B
Ä Kapitel 3.3.7 „USB-Anschluss" auf Seite 27
Aufbau, Funktion und Anschlüsse
Ä Kapitel 3.3.1 „Relaisaus-
Ä Kapitel 3.3.1 „Relaisaus-
Ä Kapitel 3.3.1 „Relaisaus-
Ä Kapitel 3.3.2 „Türkontakt-
Ä Kapitel 3.3.4 „Anschluss externe Alarmie-
Ä Kapitel 3.3.3 „Schnittstellen zum Über-
‑ TC" auf Seite 25
Ä Kapitel 3.3.1 „Relai-
23
