Beispiel-Kombinationen (max. Aufbau)
Beispiel 1:
[DET-AC III Master]
Master
Beispiel 2:
[EFD III]
Master
Beispiel 3:
[DET-AC III Master]
Master
Bei Auftreten einer Störung der angeschlossenen Systeme wird im Display des Masters das
System mit "Z2", "Z3", "Z4" oder "Z5" bezeichnet.
5.3.4.3
Systeme konfigurieren

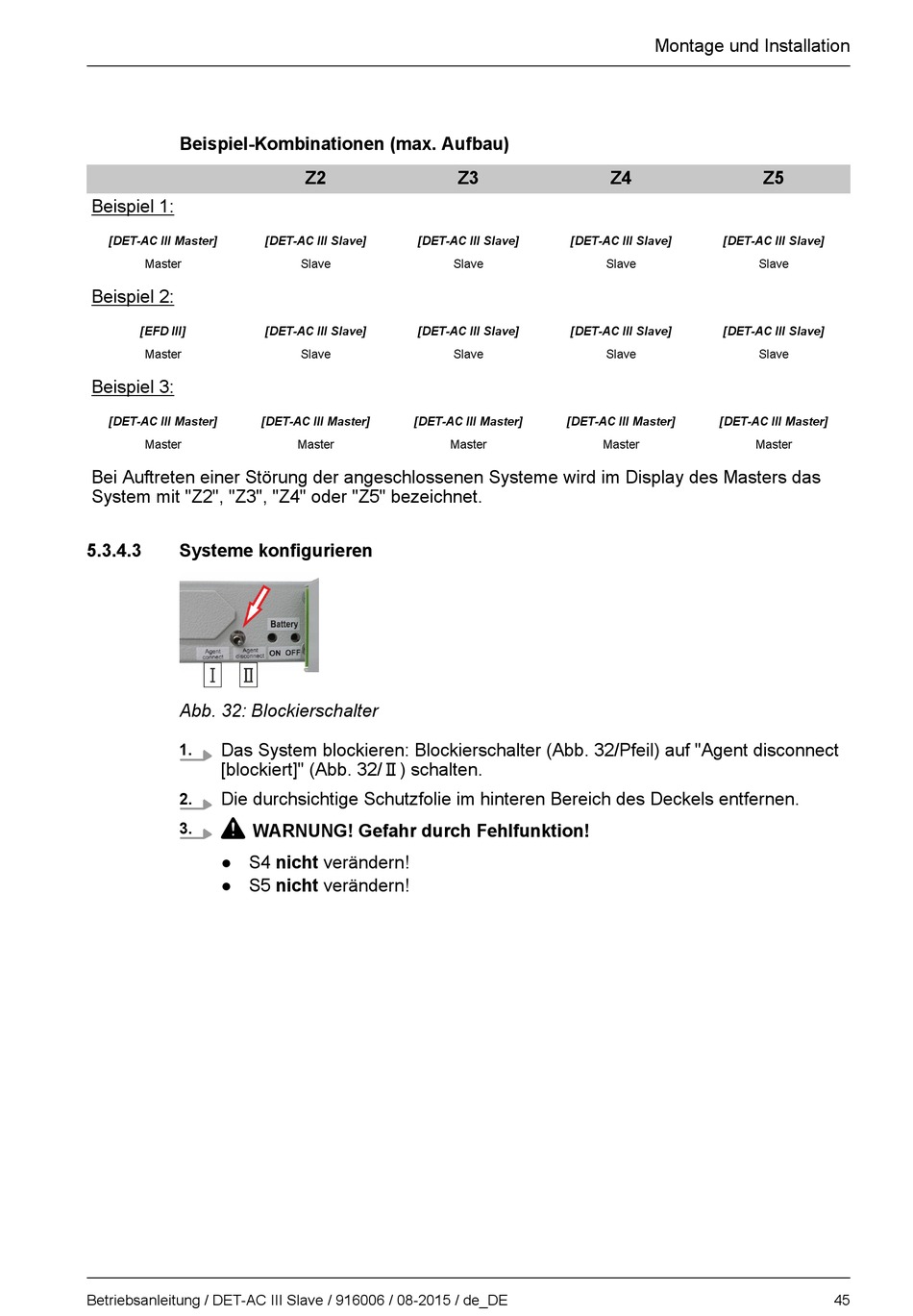

Abb. 32: Blockierschalter
Das System blockieren: Blockierschalter (Abb. 32/Pfeil) auf "Agent disconnect
1.
[blockiert]" (Abb. 32/Ⅱ) schalten.
Die durchsichtige Schutzfolie im hinteren Bereich des Deckels entfernen.
2.
L
3.
WARNUNG! Gefahr durch Fehlfunktion!
● S4 nicht verändern!
● S5 nicht verändern!
Betriebsanleitung / DET-AC III Slave / 916006 / 08-2015 / de_DE
Z2
[DET-AC III Slave]
[DET-AC III Slave]
Slave
[DET-AC III Slave]
[DET-AC III Slave]
Slave
[DET-AC III Master]
[DET-AC III Master]
Master
Z3
Z4
[DET-AC III Slave]
Slave
Slave
[DET-AC III Slave]
Slave
Slave
[DET-AC III Master]
Master
Master
Montage und Installation
Z5
[DET-AC III Slave]
Slave
[DET-AC III Slave]
Slave
[DET-AC III Master]
Master
45
