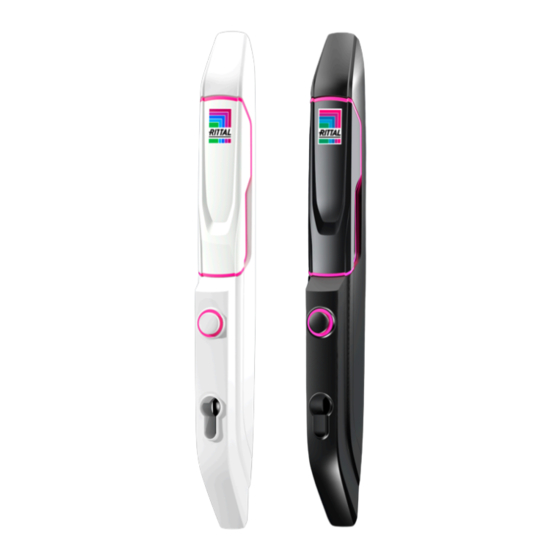

Rittal DK 7030.610 Montage-, Installations- Und Bedienungsanleitung
Cmc iii online-komfortgriff vx
Vorschau ausblenden
Andere Handbücher für DK 7030.610:
- Installations- und kurz-bedienungsanleitung (17 Seiten) ,
- Installations- und kurz-bedienungsanleitung (17 Seiten)
Verwandte Anleitungen für Rittal DK 7030.610
Inhaltszusammenfassung für Rittal DK 7030.610

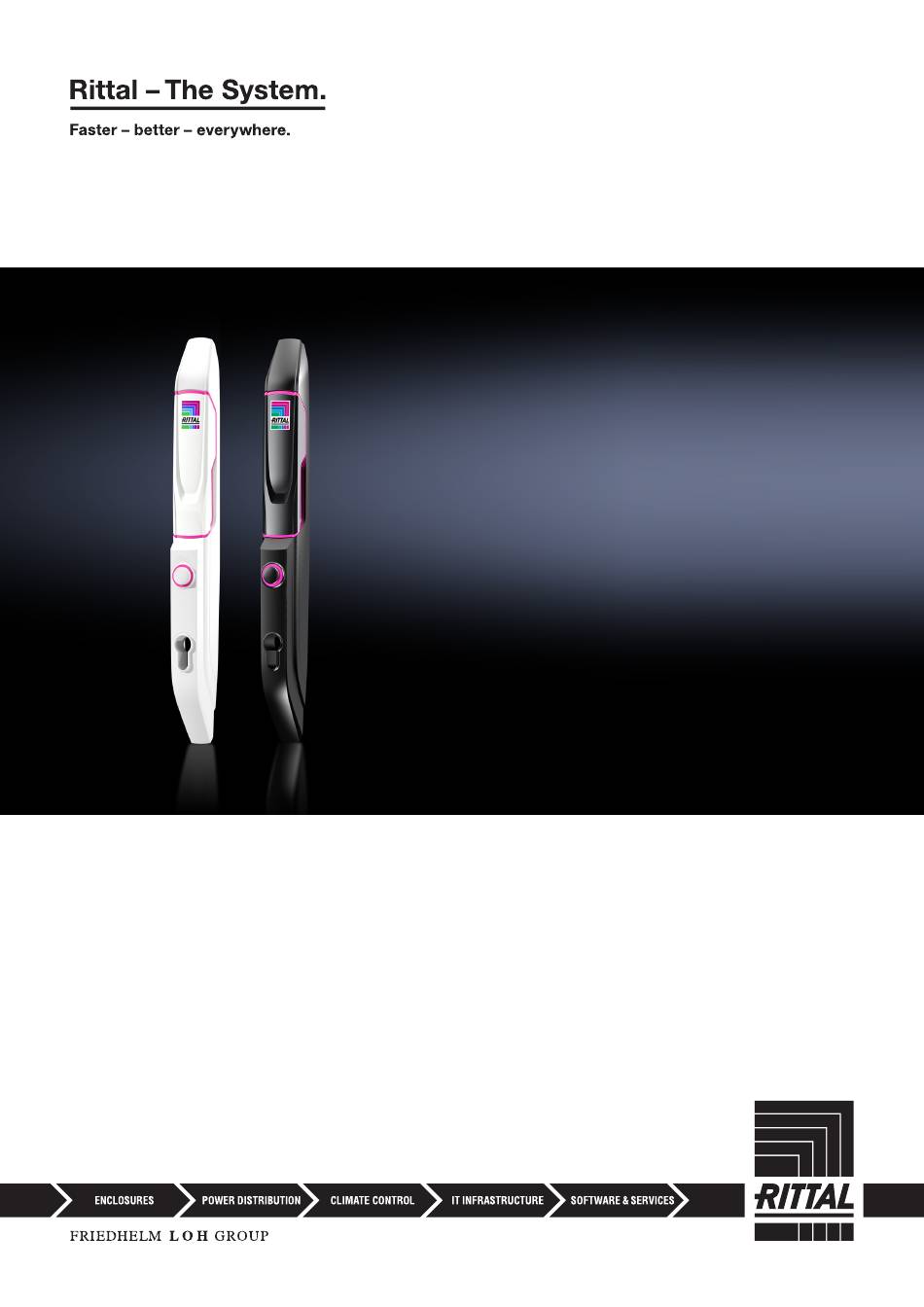

- Seite 1 CMC III Online-Komfortgriff VX DK 7030.610 DK 7030.611 Montage-, Installations- und Bedienungsanleitung...
- Seite 2 Vielen Dank, dass Sie sich für einen CMC III Online- Komfortgriff VX (im Folgenden als „Komfortgriff“ be- zeichnet) aus unserem Hause entschieden haben! Viel Erfolg wünscht Ihnen Ihre Rittal GmbH & Co. KG Rittal GmbH & Co. KG Auf dem Stuetzelberg 35745 Herborn Germany Tel.: +49(0)2772 505-0...
-
Seite 3: Inhaltsverzeichnis
Anzeigen der Multi-LED ........14 Bedienung über die Website der CMC III Processing Unit ..........14 6.5.1 Registerkarte Monitoring ......... 14 Lagerung und Entsorgung ....15 Lagerung ............15 Entsorgung............. 15 Technische Daten ....... 16 Kundendienstadressen ....... 17 Rittal CMC III Online-Komfortgriff VX... -
Seite 4: Hinweise Zur Dokumentation
Hinweise zur Dokumentation Hinweis: Weitere kompatible Basissysteme finden Sie CE-Kennzeichnung im Internet unter www.rittal.de. Der Begriff Rittal GmbH & Co. KG bestätigt die Konformität „Basissysteme“ wird in dieser Anleitung als Platzhalter für die verschiedenen Systeme des CMC III Komfortgriffs VX zur EU-EMV-Richtlinie verwendet. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise bei Installation und Betrieb des Systems: – Verwenden Sie im Zusammenhang mit dem Kom- fortgriff ausschließlich Original-Rittal oder von Rittal empfohlene Produkte. – Bitte nehmen Sie am Komfortgriff keine Änderungen vor, die nicht in dieser oder in den mitgeltenden Mon- tage- und Bedienungsanleitungen beschrieben sind. -
Seite 6: Produktbeschreibung
Alternativ kann die Öffnungssteuerung des Komfortgriffs – Unsachgemäße Behebung von Störungen. auch über eine externe Steuerung erfolgen. In diesem – Verwendung von nicht durch Rittal GmbH & Co. KG Fall wird sowohl die Versorgungsspannung als auch freigegebenem Zubehör. das Signal zum Öffnen des Griffhebels von der externen Steuerung über die SPS-Schnittstelle bereitgestellt. -
Seite 7: Transport Und Handhabung
Materialien: Poly-Ethylen-Folie (PE-Folie), Karton. ◾ Prüfen Sie das Gerät auf Transportschäden. Hinweis: Schäden und sonstige Mängel, z. B. Un- vollständigkeit, sind der Spedition und Rittal unverzüglich schriftlich mitzuteilen. ◾ Entnehmen Sie das Gerät aus der PE-Folie. Rittal CMC III Online-Komfortgriff VX... -
Seite 8: Installation
◾ Sehen Sie die Bohrungen an der gewünschten Stelle ◾ Montieren Sie dann die Aufnahme mit Sicherheitsein- der Stahlblechtür je nach Anschlagposition mit dem satz bzw. Profilhalbzylinder im Komfortgriff (Abb. 3, entsprechenden Maß vor (Abb. 5). = 2 + 1 Nm). Rittal CMC III Online-Komfortgriff VX... - Seite 9 Abb. 9: Verschrauben des Komfortgriffs (Rechtsanschlag) Abb. 6: Durchführen des Kabels ◾ Setzen Sie den Griff auf die Stahlblechtür auf (Abb. 7). Rechtsanschlag Linksanschlag M4x12 = 1,5 ± 0,5 Nm Abb. 10: Verschrauben des Komfortgriffs (Linksanschlag) Abb. 7: Aufsetzen des Griffs Rittal CMC III Online-Komfortgriff VX...
-
Seite 10: Montage An Einer Sichttür Vx
◾ Verschrauben Sie den Komfortgriff mit der Sichttür VX je nach Anschlagposition (Abb. 15 bzw. Abb. 16, = 1,5 ± 1 Nm). Abb. 12: Durchführen des Kabels M4x16 ◾ Setzen Sie den Griff auf die Sichttür VX auf (Abb. 13). = 1,5 ± 0,5 Nm Abb. 15: Verschrauben des Komfortgriffs (Rechtsanschlag) Rittal CMC III Online-Komfortgriff VX... -
Seite 11: Montage An Einer Sichttür Vx It Bzw. Belüfte- Ten Tür Vx It
Abb. 19: Durchführen des Kabels ◾ Sehen Sie die Bohrungen an der gewünschten Stelle ◾ Setzen Sie den Griff auf den Designausgleich auf am Rahmen der Sichttür VX IT mit den entsprechen- (Abb. 20). den Maßen vor (Abb. 18). Rittal CMC III Online-Komfortgriff VX... -
Seite 12: Anschluss Des Komfortgriffs
◾ Beachten Sie hierzu die Pin-Belegung des RJ12- Steckers am Anschlusskabel des Komfortgriffs. ISO 7380 M4x25 Pin 1 = 1,5 ± Pin 6 0,5 Nm Pin 6 Abb. 22: Verschrauben des Designausgleichs inkl. Komfortgriff Pin 1 (Rechtsanschlag) Abb. 24: Anschlusspins am RJ12-Stecker Rittal CMC III Online-Komfortgriff VX... - Seite 13 über die SPS-Schnittstelle verwendet. – Für die Ansteuerung zum Öffnen des Griffhebels (Pin 5) wird das Steuersignal 24 V DC benötigt. – Das Rückmeldesignal „Gnd“ an Pin 6 bedeutet, dass der Griffhebel geschlossen ist. Die maximale Strombelastbarkeit beträgt 100 mA. Rittal CMC III Online-Komfortgriff VX...
-
Seite 14: Bedienung
ßig ist für die Multi-LED der Modus „Zugang“ aktiviert. Farbe Status Blau (Dauer- Griffhebel und Tür sind geschlossen. licht( Grün (Dauer- Freigabe Griffhebel. licht) Gelb (Dauer- Griffhebel und/oder Tür ist geöffnet. licht) Tab. 1: Anzeigen der Multi-LED Rittal CMC III Online-Komfortgriff VX... -
Seite 15: Lagerung Und Entsorgung
7 Lagerung und Entsorgung Lagerung und Entsorgung Lagerung Wenn das Gerät über einen längeren Zeitraum nicht im Einsatz ist, empfiehlt Rittal das Gerät spannungsfrei zu schalten und vor Feuchtigkeit und Staub zu schützen. Entsorgung Da der Komfortgriff hauptsächlich aus den Bestandtei- len „Gehäuse“... -
Seite 16: Technische Daten
41 x 386 x 42, Türaufbau Bemessungsspannung 24 V DC Bemessungsstrom max. 100 mA Temperatureinsatzbereich +5 °C…+55 °C Feuchtigkeitseinsatzbereich 5 %…70 % relative Feuchte, nicht kondensierend Schutzart IP 30 nach IEC 60 529 Anschlusskabel 2,9 m mit RJ12-Stecker Bedienung/Signale 1 x Multi-LED Tab. 2: Technische Daten Rittal CMC III Online-Komfortgriff VX... -
Seite 17: Kundendienstadressen
9 Kundendienstadressen Kundendienstadressen Zu technischen Fragen wenden Sie sich bitte an: Tel.: +49(0)2772 505-9052 E-Mail: info@rittal.de Homepage: www.rittal.de Bei Reklamationen oder Servicebedarf wenden Sie sich bitte an: Tel.: +49(0)2772 505-1855 E-Mail: service@rittal.de Rittal CMC III Online-Komfortgriff VX... - Seite 18 Notizen Rittal CMC III Online-Komfortgriff VX...
- Seite 19 Notizen Rittal CMC III Online-Komfortgriff VX...
