Montage und Installation
Relais 1
Voralarm 1 (NO)
Relais 2
Feueralarm (NO)
Relais 3
Löschen (NO)
Relais 4
Sammelstörung
(NC)
Die Relais "1" bis "3" bleiben im Ereignisfall dauerhaft angesteuert. Die maximale
Schaltspannung der Wechselkontakte beträgt 30 V bei einem maximalen Schalt-
strom von 0,5 A und rein ohmscher Last. Induktive oder kapazitive Lasten erfordern
externe Schutzbeschaltungen und sind, je nach Vertragsgrundlage, bauseits durch
den Betreiber oder durch den Errichter vorzusehen.
5.3.2
Überwachungssystem CMC III / CMC‑TC

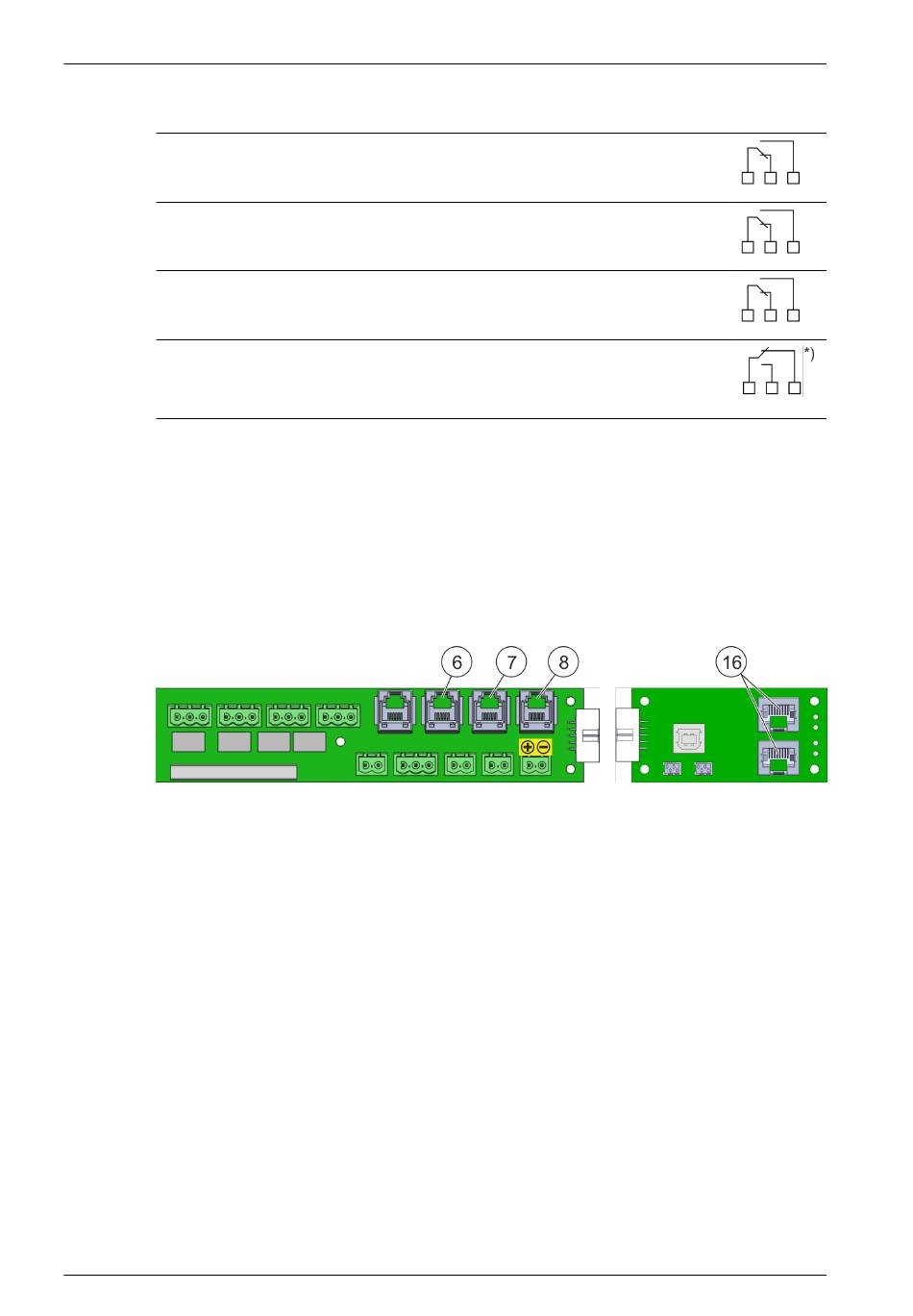

Abb. 27: CMC-Anschlüsse
6
Stecker (RJ12) für Anschluss an das Rittal Überwachungssystem CMC‑TC
(„Störung")
7
Stecker (RJ12) für Anschluss an das Rittal Überwachungssystem CMC‑TC
(„Feueralarm")
8
Stecker (RJ12) für Anschluss an das Rittal Überwachungssystem CMC‑TC
(„Voralarm")
16 CAN-Bus CMC III Schnittstelle (RJ45)
Das Computer Multi Control (CMC) ist ein Alarmsystem für Schalt-, Netzwerk- und
Serverschränke. Es überwacht Temperaturen, Luftfeuchtigkeit, Zugang, Rauch,
Energie und viele weitere physikalische Umgebungsparameter. Das CMC III verfügt
über eine CAN‑Bus-Schnittstelle, an der die verschiedensten CAN‑Bus-Sensoren
angeschlossen werden können. Das System kann sowohl über Netzwerk mit dem
Standard-Webbrowser als auch über die gängigsten Netzwerkprotokolle angespro-
chen werden.
40
Ein Brandmelder hat ausgelöst. Das Relais bleibt
angesteuert, bis die obere [Reset]-Taste betätigt
wird.
Der zweite Brandmelder hat ausgelöst oder ein
Handmelder wurde betätigt. Das Relais bleibt ange-
steuert, bis die obere [Reset]-Taste betätigt wird.
Das Relais wird parallel zur Auslösung des Lösch-
vorgangs angesteuert und bleibt angesteuert, bis
die obere [Reset]-Taste betätigt wird.
Das Relais wird parallel zur Auslösung des Lösch-
vorgangs angesteuert und bleibt angesteuert, bis
die obere [Reset]-Taste betätigt wird.
Betriebsanleitung / DET-AC III Slave / 916006 / 08-2015 / de_DE
*)
ständig angezogen
