5.9

Anschluss Zwischenschlauchpaket

Schweißstrompolarität beachten!
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität
zu schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse
„-", die Werkstückleitung an der Schweißstrombuchse „+" anzuschließen.
•
Hinweise des Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
4
5
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln. Ggf. Zugentlastung Fremdhersteller nach deren Anleitung verwenden.
•
Schweißstromstecker von Drahtvorschubgerät in Anschlussbuchse, Schweißstrom „+" stecken und
durch Rechtsdrehen verriegeln.
•
Drahtvorschubgerät -Steuerleitungsstecker in Anschlussbuchse 7-polig (digital) stecken und
verriegeln.
•
Kabelstecker analoge Steuersignale in die Anschlussbuchse 12-polig (analog) stecken und durch
Rechtsdrehen verriegeln.
099-005376-EW500
18.07.2014
Beschreibung 0
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse, 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse 12-polig (analog)
Anschlussbuchse für analoge Steuersignale (Kollisionsschutz etc.) zwischen
Schweißbrenner und Stromquelle
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Schweißen:
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Fülldrahtschweißen:
Aufbau und Funktion
HINWEIS

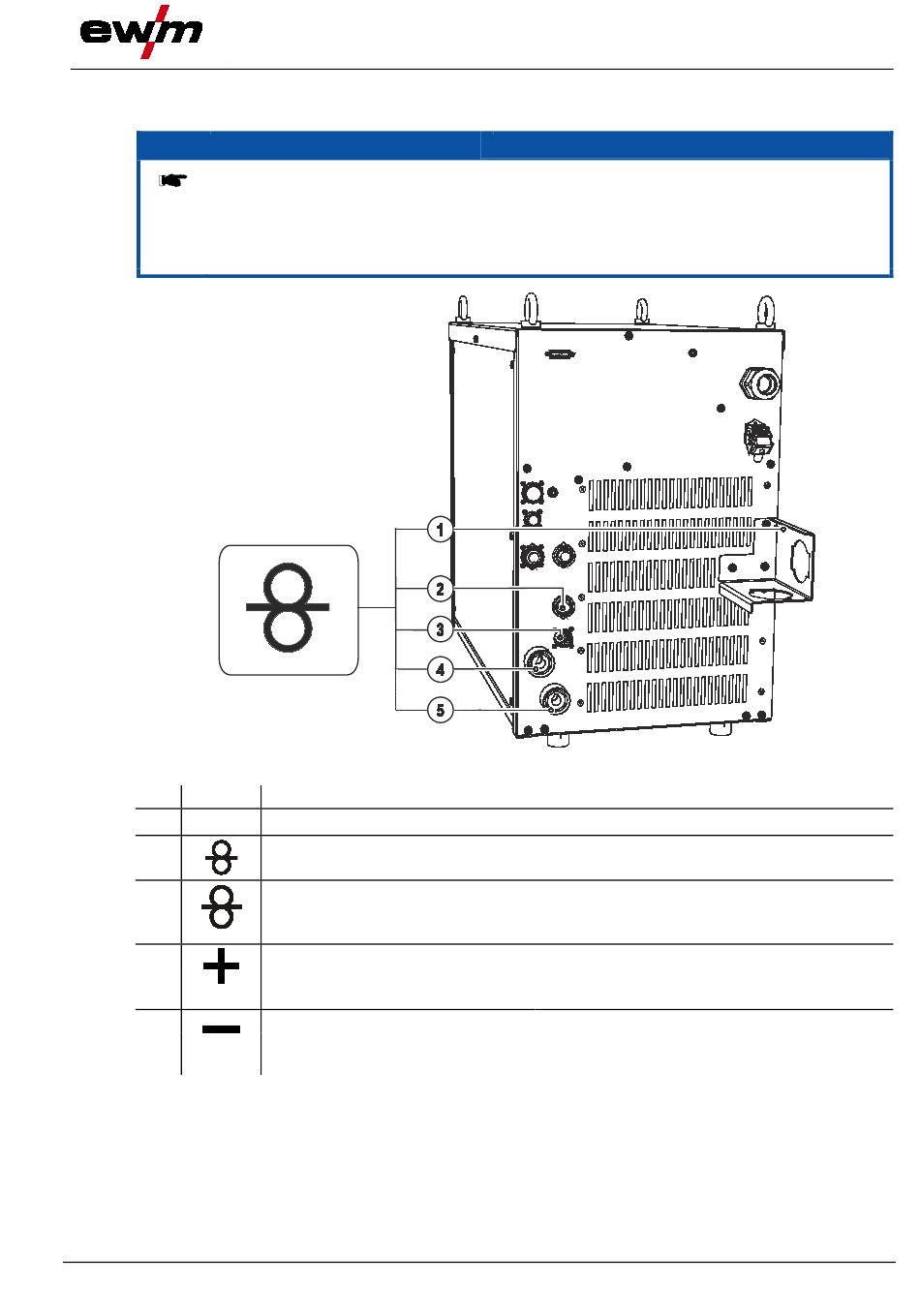

Abbildung 5-6
Schweißstrom zum Drahtvorschubantrieb /
Brenner
Schweißstrom zum Drahtvorschubgerät bzw.
Schweißbrenner
Anschluss Zwischenschlauchpaket
