Aufbau und Funktion
Anschluss Werkstückleitung
5.11 Anschluss Werkstückleitung
Schweißstrompolarität beachten!
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität
zu schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse
„-", die Werkstückleitung an der Schweißstrombuchse „+" anzuschließen.
•
Hinweise des Elektrodenherstellers beachten!
Pos. Symbol
1
2
•
Stecker der Werkstückleitung in die Anschlussbuchse Schweißstrom „-" stecken und verriegeln.
36
Beschreibung 0
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Fülldrahtschweißen:
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Schweißen:
HINWEIS

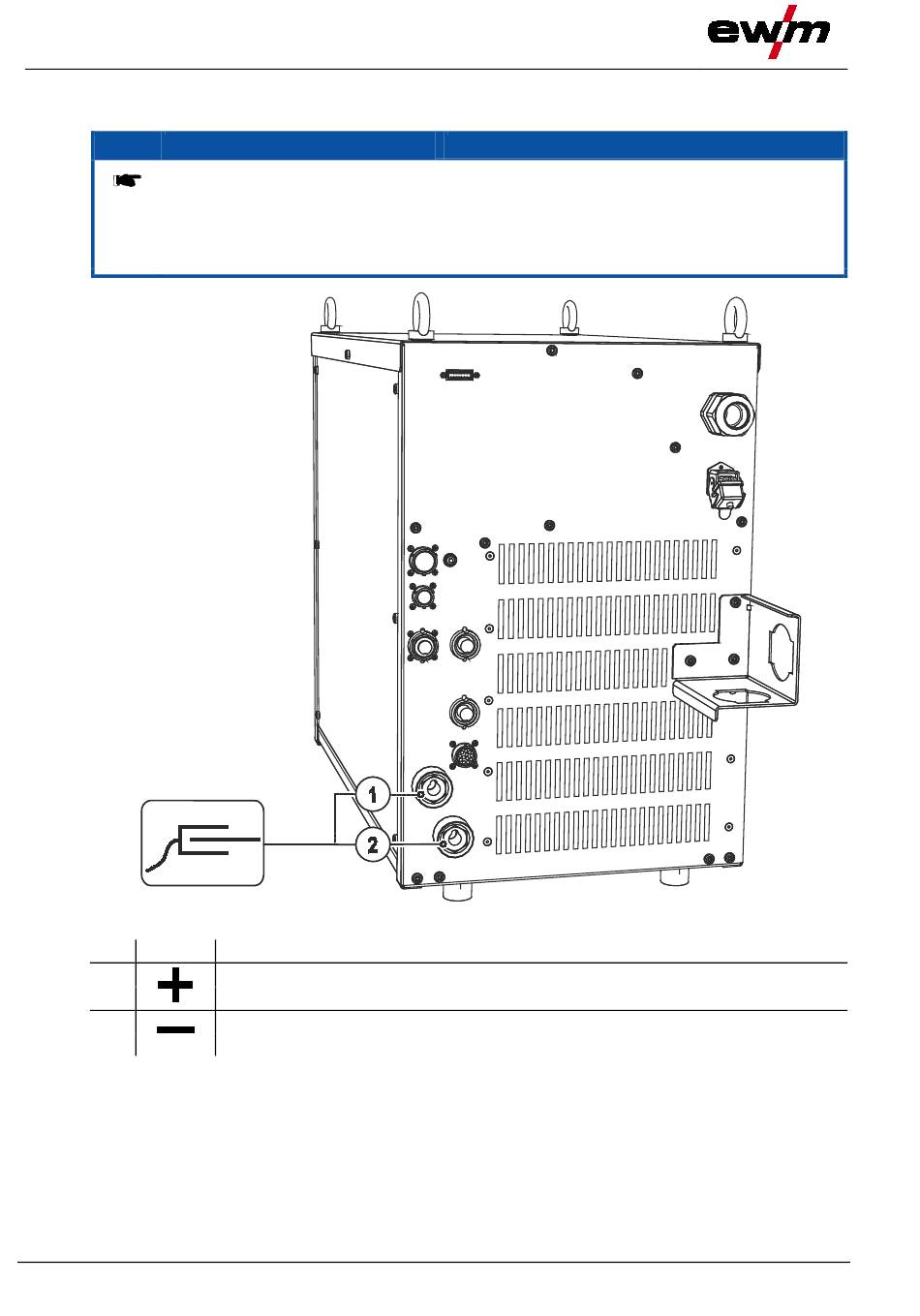

Abbildung 5-8
Werkstückanschluss
Werkstückanschluss
