099-005376-EW500
18.07.2014

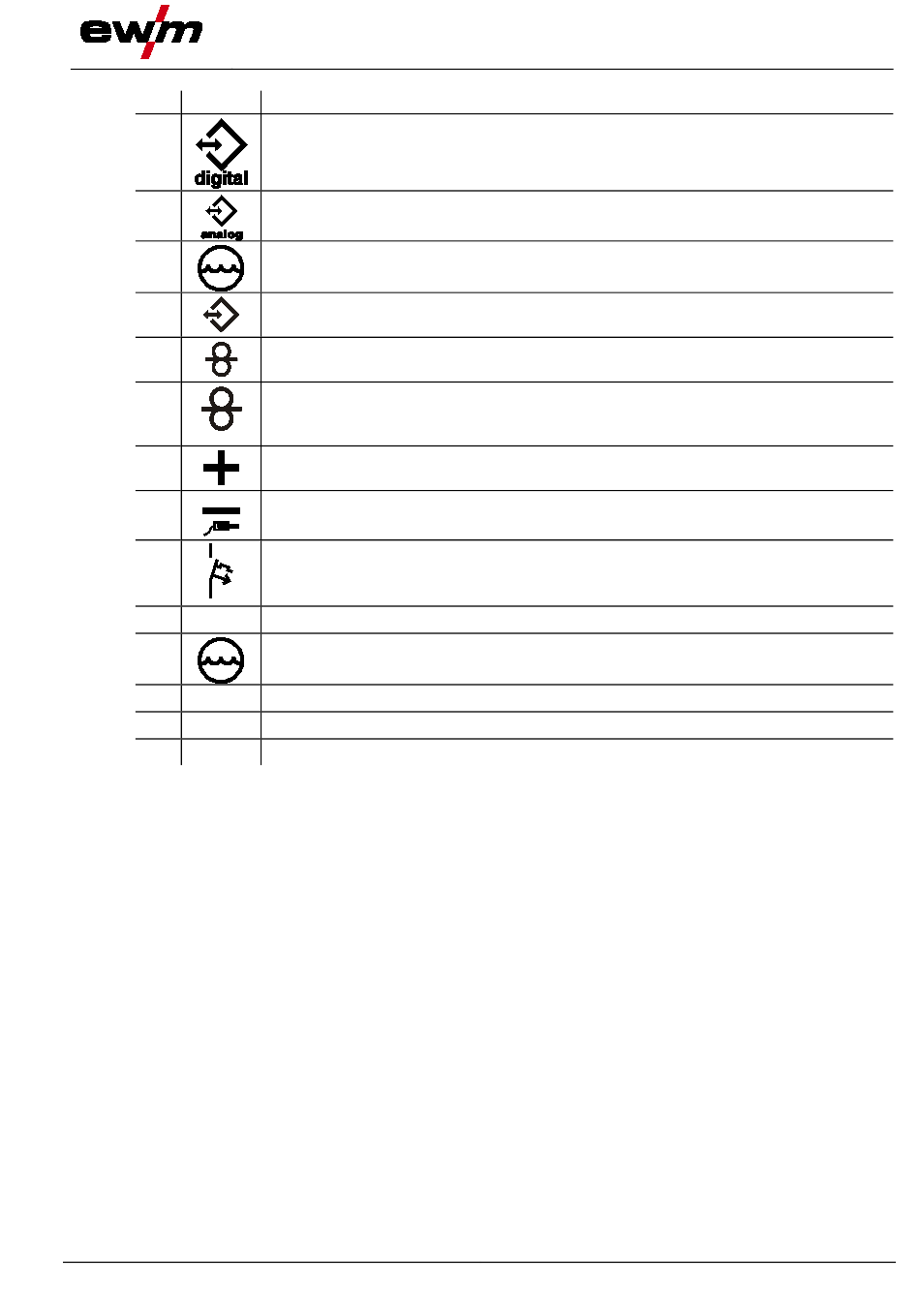

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Schnittstellen (kundenspezifisch)
•
Roboterschnittstelle RINTX12
•
Industriebusschnittstelle BUSINTX11
Automatisierungsschnittstelle 19-polig (analog)
"siehe Kapitel 5.14.5, Automatisierungsschnittstelle"
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussbuchse, 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse 12-polig (analog)
Anschlussbuchse für analoge Steuersignale (Kollisionsschutz etc.) zwischen
Schweißbrenner und Stromquelle
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „-"
Werkstückanschluss
Drucktaste, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubantrieb.
Ausgelöste Sicherung durch Betätigen zurücksetzen
Netzanschlusskabel ""
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Zugentlastung Zwischenschlauchpaket
Austrittsöffnung Kühlluft
Gerätefüße
Rückansicht
21
