Anschluss Zwischenschlauchpaket
Pos. Symbol
1
2
3
4
5
6
7
8
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
•
Kabelbuchse Schweißstrom auf „Anschlussstecker Schweißstrom" stecken und durch Rechtsdrehen
verriegeln.
•
Überwurfmutter der Schutzgasleitung am Anschlussnippel G¼" anschließen.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 19-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
Standardmäßig wird an jedes Drahtvorschubgerät eine Gasstaudüse für einen
Gasdurchfluss von 0 - 16 l/min montiert. Für Anwendungen bei denen eine größere
Gasdurchflussmenge benötigt wird (z. B. Aluminium) sollte eine Gasstaudüse von
0 - 25 l/min (siehe Zubehör) eingebaut werden.
099-005168-EW500
16.05.2011
Beschreibung
0
Stromquelle
Zusätzliche Systemdokumente beachten!
Zwischenschlauchpaket
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Anschlussnippel G¼", Schutzgasanschluss
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
Zugentlastung Zwischenschlauchpaket
Aufbau und Funktion

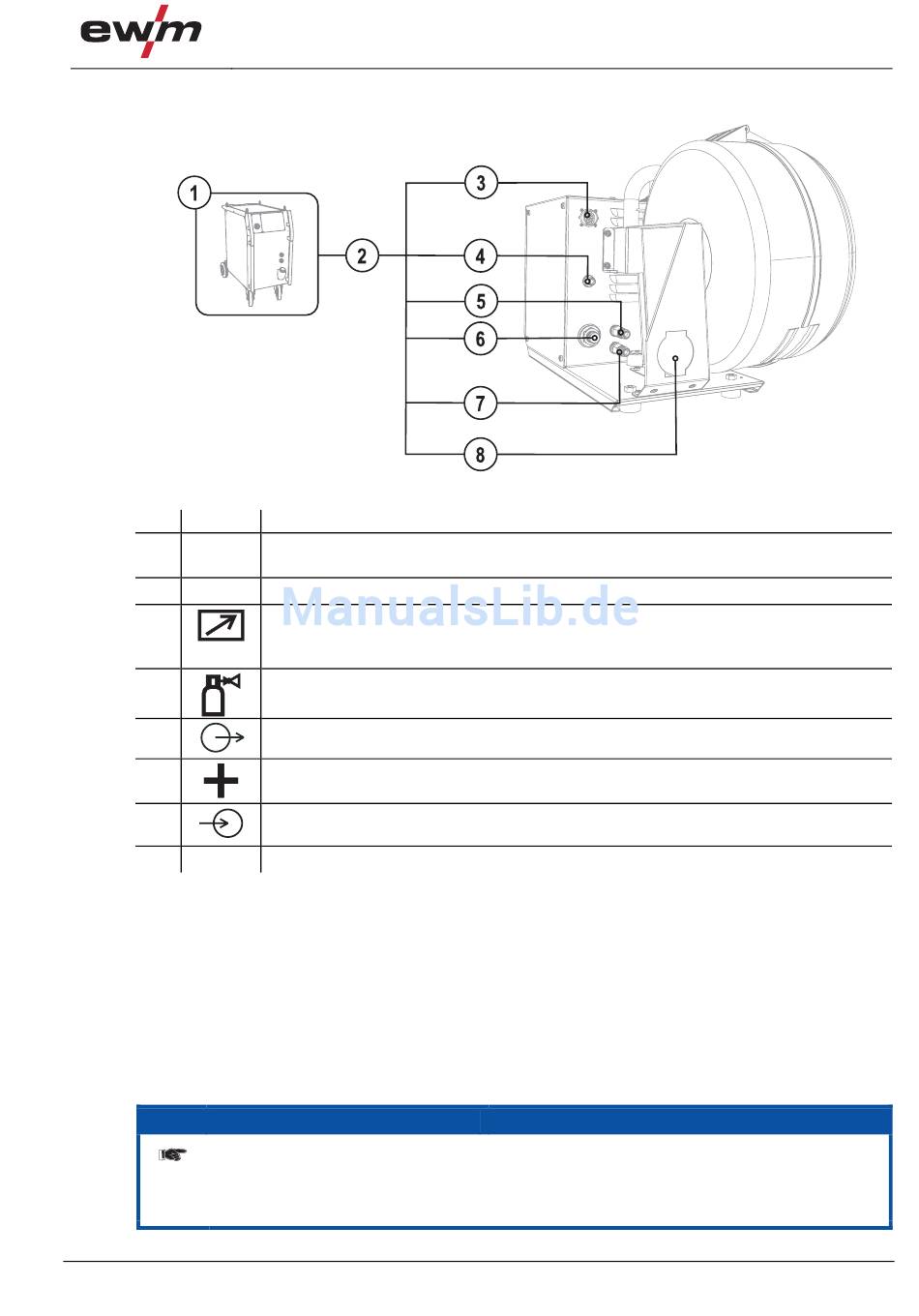

Abbildung 5-2
HINWEIS
Anschluss Zwischenschlauchpaket
