Aufbau und Funktion
Schnittstellen
5.14.4 Anschluss Schweißdatenüberwachungs- und Dokumentationssystem WELDQAS
Netzwerkfähiges Schweißdatenüberwachungs- und Dokumentationssystem für digitale Stromquellen.
Pos. Symbol
1
2
3
4
5
6
44
Beschreibung 0
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Windows-PC
Schweißdatenüberwachungs- und Dokumentationssystem WELDQAS
Anschlusskabel, 7-polig
Verbindung zwischen Schaltschrank und Stromquelle
Einbindungsmöglichkeit von WELDQAS in vorhandene Netzwerksysteme über
Netzwerkkabel
Im Lieferumfang von WELDQAS enthaltene Verbindungskabel

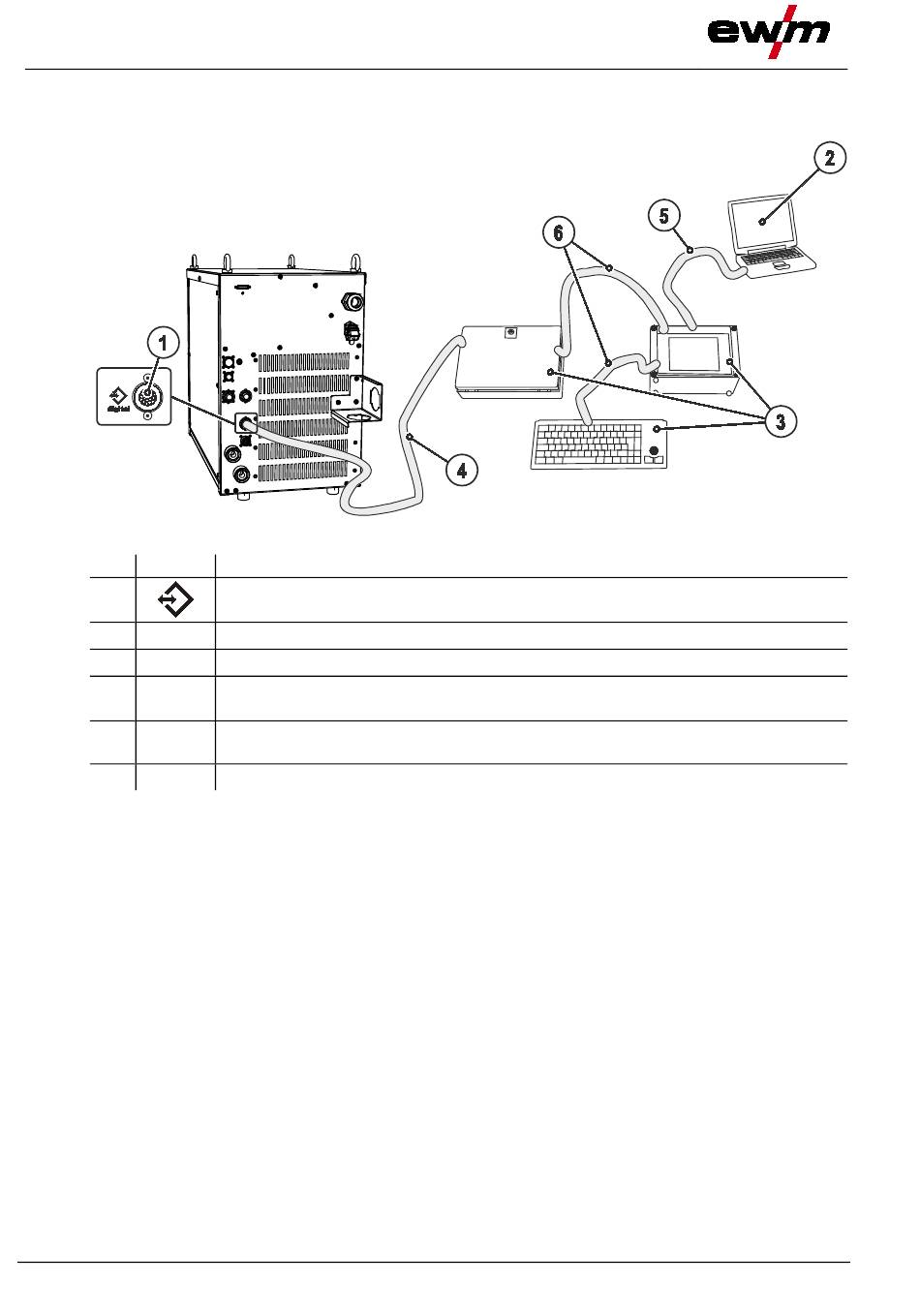

Abbildung 5-14
